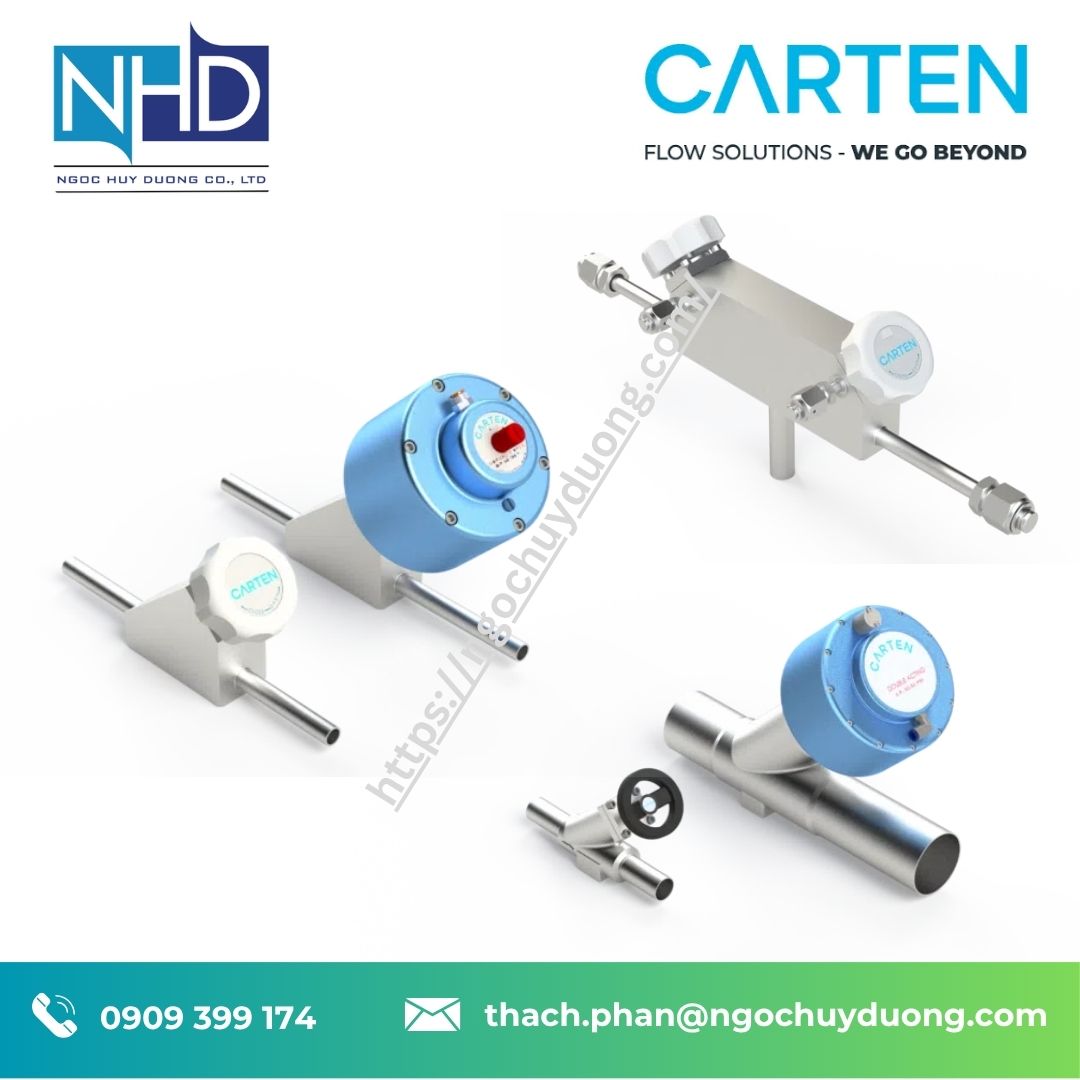

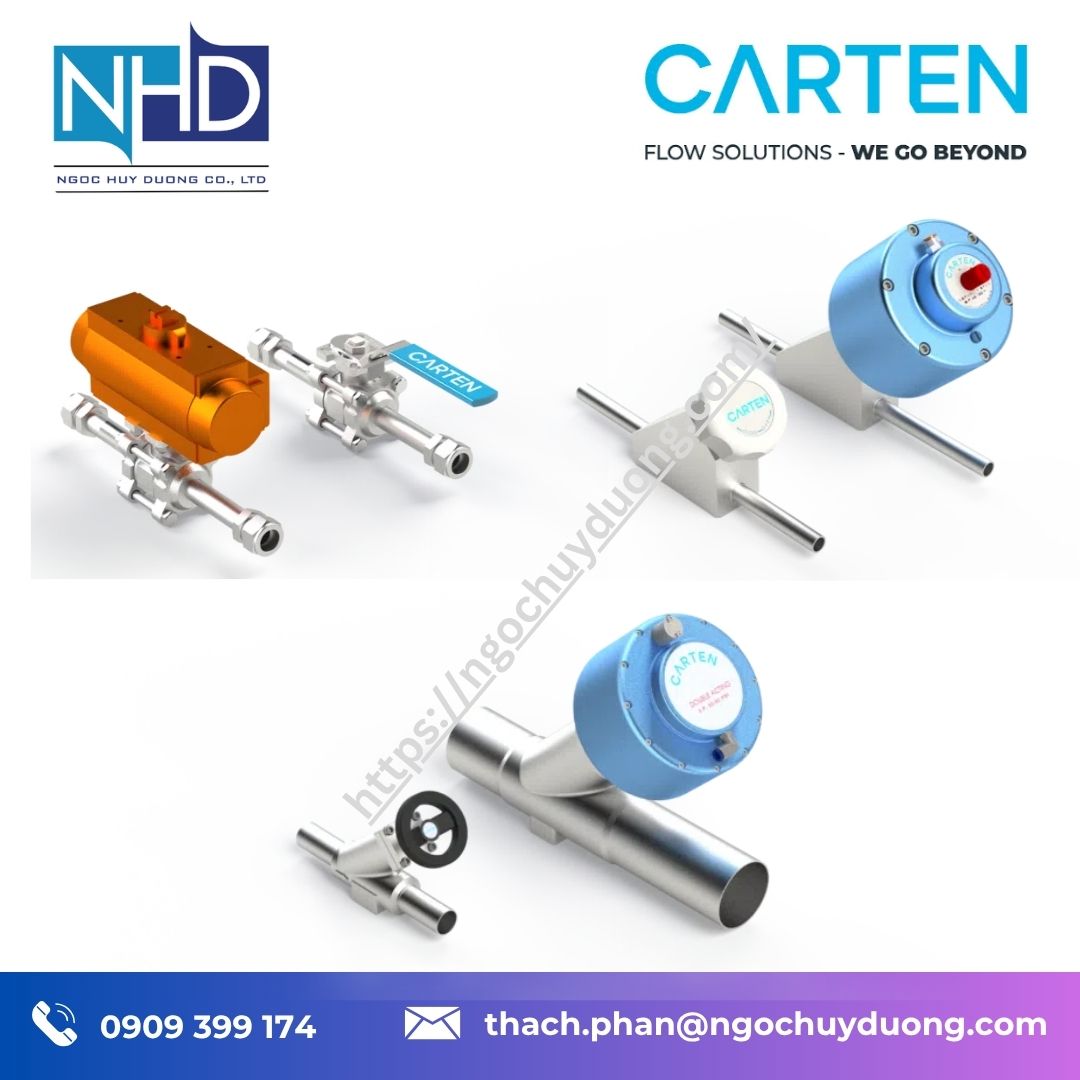

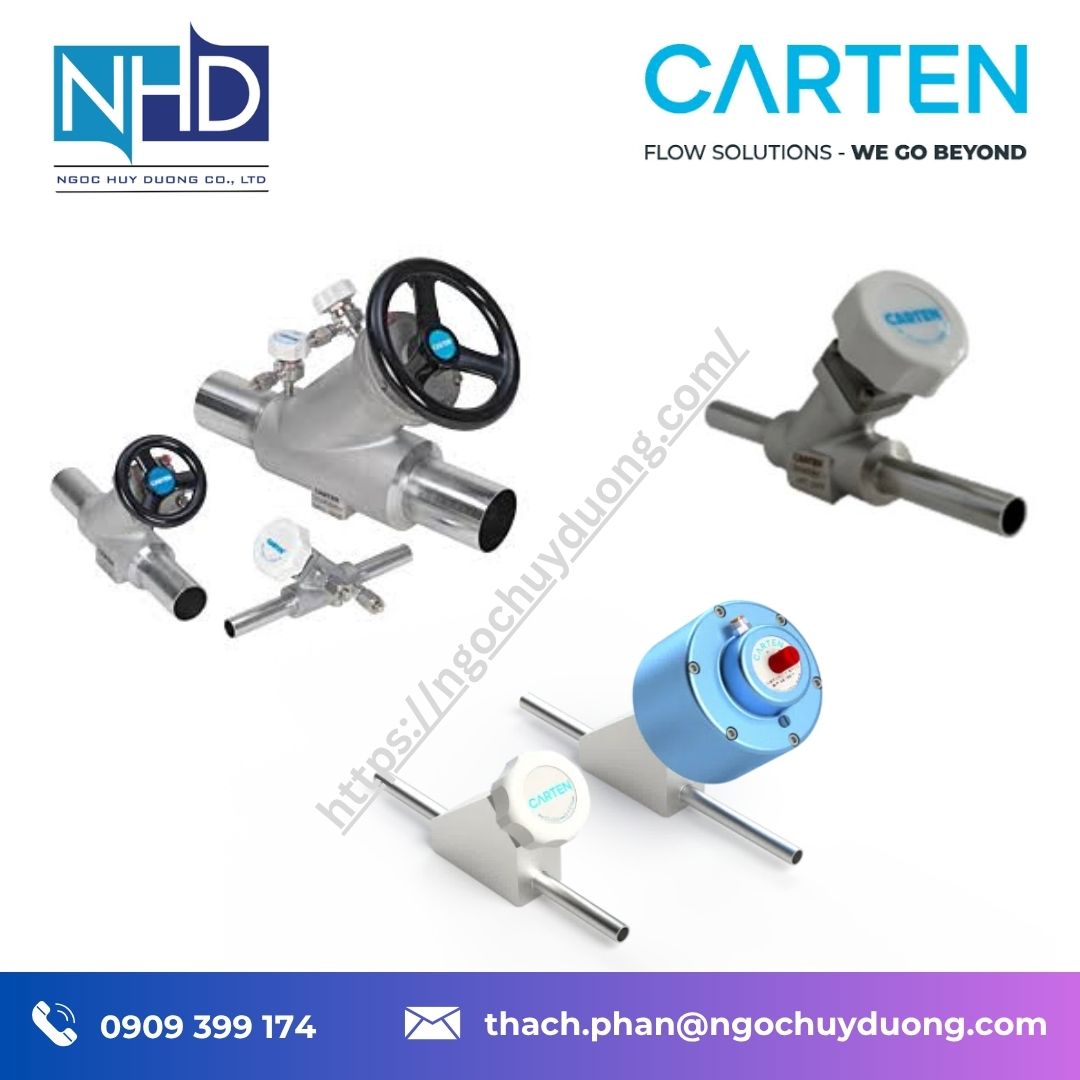

🏷️ Van ống xếp Carten Controls HF/HFA – Lưu lượng cao, khí siêu tinh khiết
Được cung cấp bởi Ngọc Huy Dương – Đơn vị chuyên cung cấp thiết bị công nghiệp tại Việt Nam.
🌐 www.ngochuyduong.com | ☎️ 0909 399 174 | ✉️ thach.phan@ngochuyduong.com
📌 Giới thiệu tổng quan về van Carten Controls HF/HFA
Carten Controls HF/HFA Series là dòng van ống xếp lưu lượng cao, được thiết kế cho các hệ thống khí siêu tinh khiết, đặc biệt trong ngành sản xuất chất bán dẫn. Van sử dụng cơ cấu ống xếp nhiều lớp và kết cấu làm kín kim loại bên ngoài, giúp kiểm soát dòng khí, hạn chế rò rỉ và đáp ứng yêu cầu độ sạch nghiêm ngặt.
Dòng HF vận hành bằng tay, trong khi HFA là phiên bản điều khiển bằng khí nén. Thiết kế hành trình van mở rộng giúp tăng khả năng lưu thông và giảm tổn thất áp suất, phù hợp với các đường ống phân phối khí có lưu lượng lớn.
Theo trang sản phẩm của Carten Controls, dòng HF/HFA có kích thước đường ống lên đến 6 inch, hệ số lưu lượng Cv từ 5 đến 758 tùy model. Thân van sử dụng thép không gỉ 316L; ống xếp sử dụng thép không gỉ 316Ti hoặc Inconel 625 tùy kích thước. Đế van tiêu chuẩn bằng PCTFE, ngoài ra có lựa chọn vật liệu chịu nhiệt cao theo cấu hình. <Cite refs={[“turn761334search0″,”turn379606view0”]}/>
⚙️ Tính năng kỹ thuật nổi bật
1. Lưu lượng cao, giảm tổn thất áp suất
Van được thiết kế với hành trình mở rộng nhằm tăng tiết diện dòng chảy. Hệ số lưu lượng Cv thay đổi theo kích thước và model, giúp kỹ sư lựa chọn van phù hợp với nhu cầu phân phối khí.
2. Kết cấu ống xếp nhiều lớp
Ống xếp nhiều lớp giúp tạo cơ cấu làm kín giữa bộ phận chuyển động và môi trường bên ngoài. Thiết kế này hỗ trợ tăng độ bền trong quá trình đóng mở và hạn chế nguy cơ rò rỉ khí.
3. Hai phương thức vận hành
- HF: Vận hành bằng tay, phù hợp với vị trí cần thao tác trực tiếp.
- HFA: Vận hành bằng khí nén, hỗ trợ tích hợp vào hệ thống tự động hóa.
Phiên bản HFA có các tùy chọn trạng thái thường mở, thường đóng hoặc tác động kép ở những model phù hợp. Cảm biến vị trí và van điện từ có thể được lựa chọn theo cấu hình.
4. Vật liệu phù hợp với hệ thống khí tinh khiết cao
Thân van bằng thép không gỉ 316L kết hợp với ống xếp 316Ti hoặc Inconel 625. Đế van PCTFE là lựa chọn tiêu chuẩn; các vật liệu đế thay thế có thể được lựa chọn cho ứng dụng nhiệt độ cao theo tài liệu sản phẩm.
5. Kiểm soát độ sạch và rò rỉ
Nhà sản xuất công bố van được kiểm tra rò rỉ bằng khối phổ kế, với mức nhỏ hơn (1 \times 10^{-9}) scc/s trong điều kiện chân không và nhỏ hơn (1 \times 10^{-6}) scc/s trong điều kiện thử dưới áp suất. Bề mặt tiếp xúc được đánh bóng điện hóa với độ nhám tối đa 10 micro-inch Ra theo tài liệu kỹ thuật. <Cite refs={[“turn761334search0″,”turn379606view0”]}/>
📋 Thông số kỹ thuật van Carten Controls HF/HFA
| Thông số kỹ thuật | Giá trị theo công bố |
|---|---|
| Thương hiệu | Carten Controls |
| Dòng sản phẩm | HF/HFA Series |
| Loại thiết bị | Van ống xếp lưu lượng cao |
| Phương thức vận hành | HF: bằng tay; HFA: bằng khí nén |
| Kích thước đường ống | Lên đến 6 inch |
| Hệ số lưu lượng Cv | 5–758, tùy model |
| Áp suất tối đa dòng HF | 375 PSI |
| Áp suất tối đa dòng HFA | 250 PSI; một số kích thước lớn có giới hạn thấp hơn |
| Vật liệu thân van | Thép không gỉ 316L |
| Vật liệu ống xếp | Thép không gỉ 316Ti hoặc Inconel 625 |
| Vật liệu đế van tiêu chuẩn | PCTFE |
| Đế van tùy chọn | Vật liệu chịu nhiệt cao theo cấu hình |
| Nhiệt độ với đế van tiêu chuẩn | Khoảng -30°C đến 82°C |
| Nhiệt độ với đế van tùy chọn | Có thể lên đến 150°C |
| Độ nhám bề mặt tiếp xúc | Tối đa 10 micro-inch Ra |
| Mức rò rỉ dưới chân không | Nhỏ hơn (1 \times 10^{-9}) scc/s |
| Mức rò rỉ dưới áp suất | Nhỏ hơn (1 \times 10^{-6}) scc/s |
| Điều kiện lắp ráp | Phòng sạch theo quy trình của nhà sản xuất |
| Tùy chọn | Điều khiển khí nén, cảm biến vị trí, van điện từ và cổng làm sạch |
Lưu ý: Các thông số tổng hợp cho cả dòng sản phẩm. Giới hạn áp suất, nhiệt độ, hệ số lưu lượng và vật liệu đế van phải được xác nhận theo model cụ thể.
Carten HFA 500
Carten HFA 755
Carten HFA 750
Carten HFA 1075
Carten HFA 751
Carten HFA 1000
Carten HFA 1501
Carten HFA 1502
Carten HFA 2000
Carten HFA 3002
Carten HFA 3004
Carten HFA 4000
Carten HFA 6004
Carten HFC 10A
Carten HFC 15A
Carten HFC 20A
Carten HFC 25A
Carten HFC 32A
Carten HFC 40A
Carten HFC 50A
Carten HFC 65A
Carten HFC 80A
Carten HFC 100A
Carten HFC 125A
🧱 Vật liệu và xử lý – Đáp ứng yêu cầu khí siêu tinh khiết
Thân van bằng thép không gỉ 316L kết hợp với ống xếp nhiều lớp bằng 316Ti hoặc Inconel 625 tạo nên kết cấu phù hợp cho hệ thống khí công nghệ. Vật liệu ống xếp được lựa chọn theo kích thước và cấu hình van.
Đế van tiêu chuẩn bằng PCTFE có thể đáp ứng nhiều ứng dụng khí tinh khiết. Với các quy trình cần nhiệt độ cao hơn, người dùng có thể xem xét vật liệu đế thay thế được nhà sản xuất chấp thuận.
Theo tài liệu kỹ thuật, các bề mặt tiếp xúc được đánh bóng điện hóa với độ nhám tối đa 10 micro-inch Ra. Van được làm sạch bằng nước khử ion, lắp ráp và kiểm tra trong môi trường phòng sạch; sản phẩm cũng được đóng gói hai lớp trong môi trường khí nitơ tinh khiết theo quy trình công bố. Những biện pháp này hỗ trợ hạn chế nguy cơ nhiễm bẩn trong quá trình vận chuyển và lắp đặt.
🔁 Tương thích – Thay thế – Mở rộng
Van HF/HFA có thể được tích hợp vào hệ thống phân phối khí số lượng lớn, đường ống nhánh cuối tuyến và các cụm lọc, tinh chế khí. Khi lựa chọn hoặc thay thế, cần kiểm tra:
- Kích thước đường ống và kiểu kết nối.
- Lưu lượng khí yêu cầu và hệ số Cv.
- Áp suất vận hành theo phiên bản HF hoặc HFA.
- Vật liệu ống xếp và đế van tương thích với môi chất.
- Nhiệt độ vận hành và yêu cầu độ sạch.
- Nhu cầu vận hành bằng tay hay khí nén.
- Tùy chọn cảm biến vị trí, van điện từ và cổng làm sạch.
Không nên chọn van chỉ dựa trên kích thước danh nghĩa. Cần đối chiếu mã model và bản vẽ kỹ thuật để bảo đảm khả năng vận hành phù hợp với hệ thống hiện có.
🎯 Ứng dụng thực tế
Carten Controls HF/HFA được nhà sản xuất định hướng cho các ứng dụng:
- Hệ thống phân phối khí số lượng lớn: Đóng ngắt khí trên đường ống có lưu lượng cao.
- Đường ống nhánh cuối tuyến: Cô lập dòng khí tại các nhánh cuối của hệ thống.
- Hệ thống lọc và tinh chế khí: Kiểm soát dòng khí qua các cụm xử lý.
- Nhà máy sản xuất chất bán dẫn: Đáp ứng yêu cầu độ sạch và độ kín của hệ thống khí công nghệ.
- Hệ thống khí siêu tinh khiết: Phù hợp với những quy trình yêu cầu hạn chế rò rỉ và nhiễm bẩn.
- Dây chuyền tự động hóa: Sử dụng phiên bản HFA khi cần đóng ngắt bằng khí nén và tích hợp tín hiệu trạng thái.
💡 Tại sao nên mua tại Ngọc Huy Dương?
Ngọc Huy Dương hỗ trợ khách hàng tìm hiểu và lựa chọn thiết bị công nghiệp theo yêu cầu kỹ thuật của nhà máy. Khi cần van Carten Controls HF/HFA, khách hàng có thể trao đổi để:
- Xác định kích thước van và hệ số lưu lượng phù hợp.
- Đối chiếu áp suất làm việc theo từng phiên bản.
- Lựa chọn vật liệu đế van theo môi chất và nhiệt độ.
- Xác định nhu cầu điều khiển bằng tay hoặc khí nén.
- Kiểm tra các tùy chọn cảm biến vị trí và van điện từ.
- Tra cứu tài liệu kỹ thuật và thông tin báo giá.
🧩 Phiên bản và mã sản phẩm
Một số model tiêu biểu được liệt kê trong tài liệu kỹ thuật của Carten Controls gồm:
| Model | Kích thước thân van | Hệ số Cv |
|---|---|---|
| HF/HFA 500 | 1/2 inch | 5 |
| HF/HFA 750 | 3/4 inch | 11,5 |
| HF/HFA 1000 | 1 inch | 29 |
| HF/HFA 1502 | 1,5 inch | 85 |
| HF/HFA 2000 | 2 inch | 178 |
| HF/HFA 3004 | 3 inch | 452 |
| HF/HFA 4000 | 4 inch | 758 |
| HF/HFA 6004 | 6 inch | 758 theo cấu hình tham chiếu |
Các giá trị trên được trích từ bảng dữ liệu của nhà sản xuất. Giới hạn áp suất có thể thấp hơn ở các model kích thước lớn; cần xác nhận thông số mới nhất theo đúng mã đặt hàng.
Ngoài kích thước, mã sản phẩm còn có thể thể hiện kiểu kết nối, phương thức vận hành, màu tay quay, cổng làm sạch và phụ kiện cảm biến. Không nên suy ra mã đặt hàng đầy đủ chỉ từ tên model.
❓ Câu hỏi thường gặp
1. Van Carten Controls HF/HFA dùng để làm gì?
Đây là dòng van ống xếp lưu lượng cao dùng để đóng ngắt và kiểm soát khí siêu tinh khiết trong hệ thống phân phối khí công nghiệp.
2. HF và HFA khác nhau như thế nào?
HF là phiên bản vận hành bằng tay, còn HFA vận hành bằng khí nén và có thể tích hợp cảm biến vị trí hoặc van điện từ theo cấu hình.
3. Áp suất làm việc tối đa là bao nhiêu?
Dòng HF có giới hạn tối đa được công bố là 375 PSI; dòng HFA có giới hạn tối đa 250 PSI, trong khi một số model kích thước lớn có mức giới hạn thấp hơn.
4. Van có thể làm việc ở nhiệt độ cao không?
Có thể lựa chọn vật liệu đế van phù hợp cho ứng dụng nhiệt độ cao đến 150°C theo công bố của nhà sản xuất. Cần xác nhận đúng cấu hình trước khi sử dụng.
5. Cần cung cấp thông tin gì khi yêu cầu báo giá?
Nên cung cấp kích thước đường ống, loại khí, lưu lượng, áp suất, nhiệt độ, kiểu kết nối và phương thức vận hành để xác định đúng model.
