📌 Giới thiệu tổng quan về hệ thống phân phối khí Carten Controls

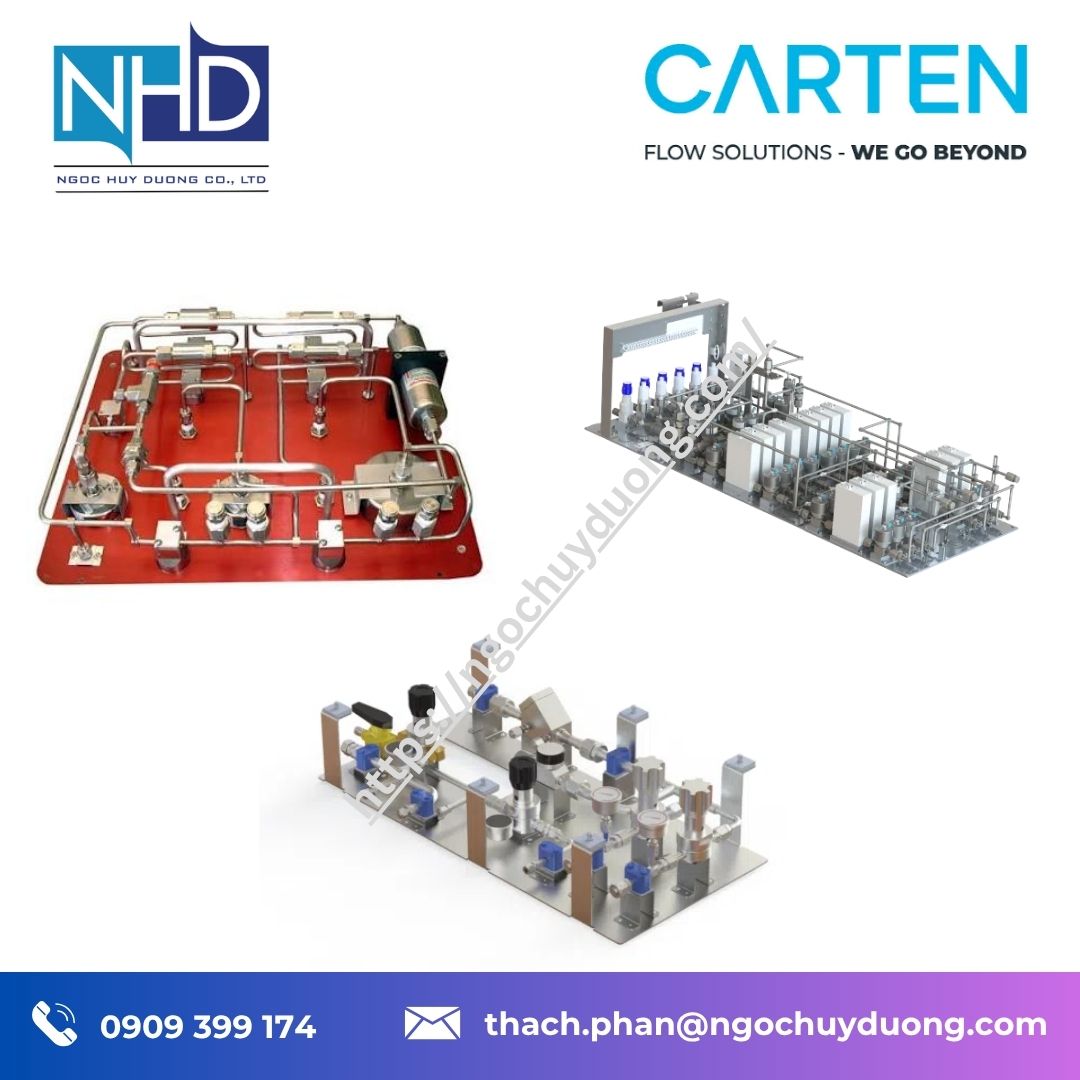

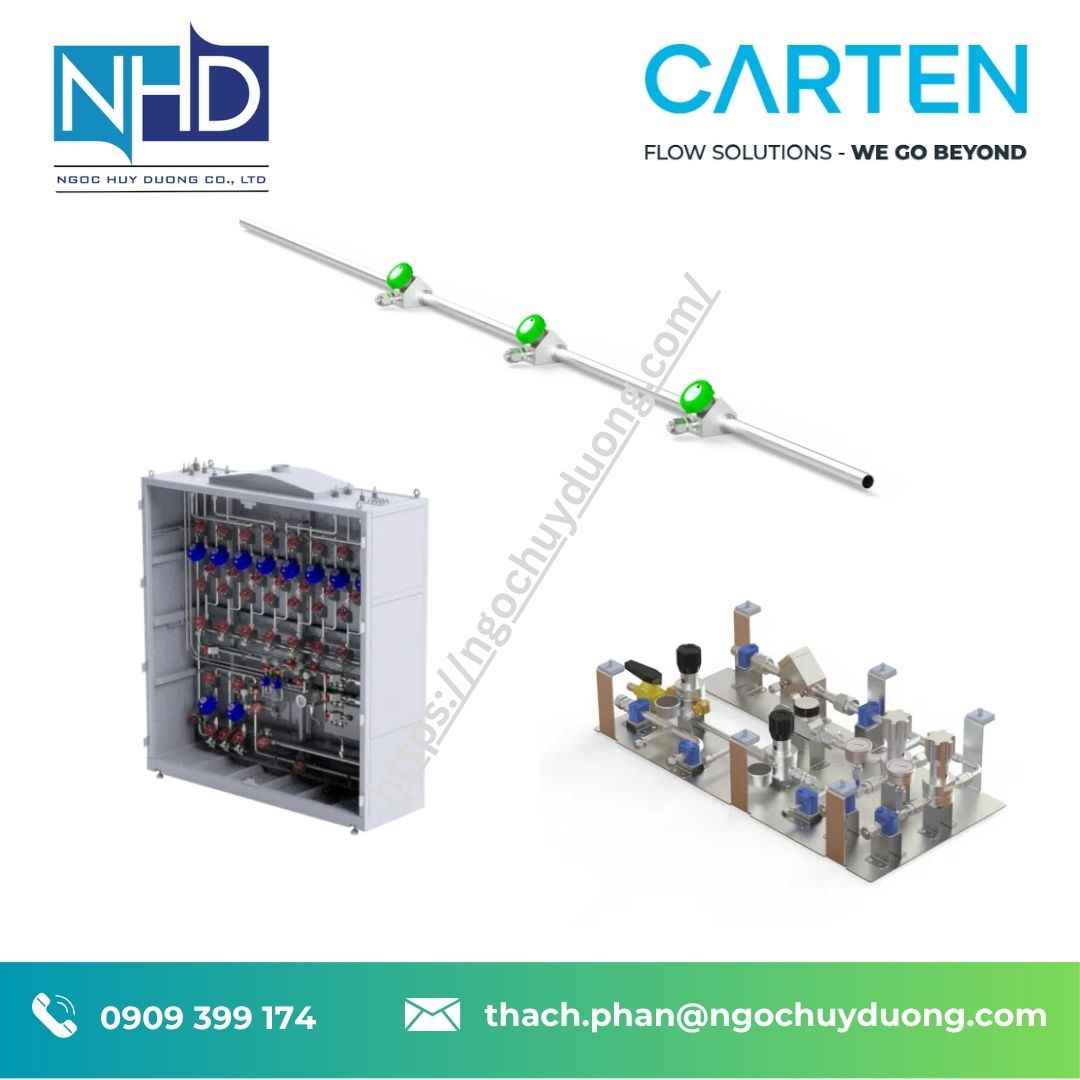

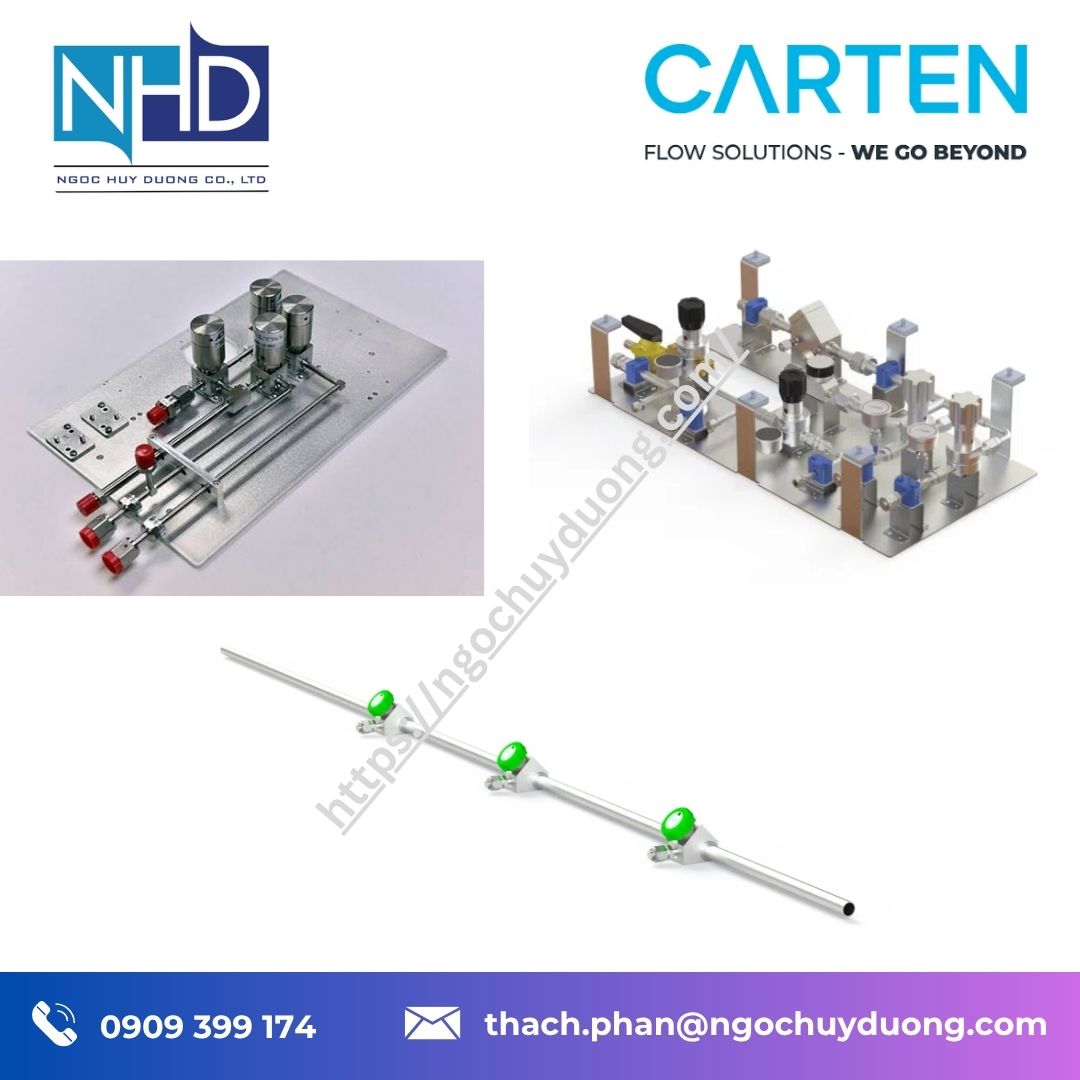

Carten Controls Bulk Gas Distribution Laterals / Spools, Gas Interface Panels (IP) và Boxes (FIB) là các giải pháp phục vụ hệ thống phân phối khí có độ tinh khiết cao và siêu cao trong ngành bán dẫn. Các sản phẩm được thiết kế nhằm hỗ trợ dẫn khí từ hệ thống lọc và phân phối khí trung tâm đến các điểm kết nối, thiết bị sản xuất và công cụ xử lý trong nhà máy.

Dòng Bulk Gas Distribution Laterals / Spools tập trung vào các cụm đường ống phân phối khí được chế tạo và lắp ráp theo yêu cầu. Hệ thống có thể sử dụng các van của Carten Controls hoặc kết hợp linh kiện từ nhà cung cấp bên thứ ba theo cấu hình được chỉ định. Thiết kế hướng đến việc duy trì độ sạch của dòng khí, giảm khoảng không chết trong đường dẫn và thuận tiện cho quá trình lắp đặt.

Trong khi đó, Gas Interface Panels (IP) và Boxes (FIB) là các cụm bảng giao tiếp và hộp kết nối khí được sản xuất theo yêu cầu cụ thể của nhà máy bán dẫn. Carten Controls cung cấp dịch vụ chế tạo ngoài công trường, tích hợp linh kiện và kiểm tra xác nhận trước khi bàn giao, giúp khách hàng tiếp nhận cụm thiết bị đã được chuẩn bị sẵn theo yêu cầu dự án.

Hai nhóm sản phẩm có thể được lựa chọn tùy theo thiết kế đường ống, bố trí thiết bị và yêu cầu kiểm soát khí của từng công trình.

⚙️ Tính năng kỹ thuật nổi bật

1. Cụm đường ống phân phối khí Laterals / Spools

• Kích thước đường dẫn đa dạng: Có các lựa chọn kích thước đường ống lên đến 6 inch.
• Nhiều phương án kết nối: Có thể sử dụng van UPC, DPC, SPDST hoặc kết nối nhánh dạng TEE được kéo trực tiếp theo cấu hình thiết kế.
• Giảm khoảng không chết: Hạn chế thể tích khí lưu lại trong những vùng không cần thiết của đường dẫn, phù hợp với các hệ thống yêu cầu độ tinh khiết cao.
• Cấu hình theo dự án: Có thể cung cấp cụm lắp ráp hoàn chỉnh hoặc tích hợp linh kiện theo danh mục do khách hàng chỉ định.
• Thuận tiện bảo trì: Carten Controls chịu trách nhiệm đối với linh kiện và cụm lắp ráp do hãng cung cấp, hỗ trợ truy xuất thông tin khi cần bảo dưỡng hoặc xử lý kỹ thuật.

2. Bảng giao tiếp khí IP và hộp FIB

• Chế tạo theo yêu cầu: Cấu hình được xây dựng dựa trên yêu cầu cụ thể của nhà máy bán dẫn và thiết kế dự án.
• Tích hợp tại cơ sở sản xuất: Các công đoạn như lắp ráp, hàn và lắp đặt trong phòng sạch được thực hiện theo cấu hình đã thống nhất.
• Kiểm tra trước khi bàn giao: Có thể cung cấp dịch vụ kiểm tra nghiệm thu tại nhà máy (FAT) và xác nhận cấu hình trước khi đưa vào lắp đặt.
• Linh hoạt lựa chọn linh kiện: Có thể sử dụng linh kiện Carten Controls hoặc linh kiện của bên thứ ba theo yêu cầu.
• Tùy chọn vỏ bảo vệ: Có thể lựa chọn thiết kế đáp ứng yêu cầu chống động đất và cấu hình thoát khí của vỏ hộp theo dự án.

Các đặc điểm trên được công bố trên trang sản phẩm chính thức của Carten Controls; cấu hình thực tế phụ thuộc yêu cầu đặt hàng.

📋 Thông số kỹ thuật tham khảo

Lưu ý: Đây là các thông số được công bố cho nhóm sản phẩm, không phải thông số mặc định cho mọi cấu hình. Cần xác nhận kích thước, áp suất làm việc, kiểu van, vật liệu làm kín và yêu cầu kiểm tra theo bản vẽ hoặc báo giá cụ thể.

Carten Controls UPC

Carten Controls DPC

Carten Controls UPV

Carten Controls DPV

Carten Controls UPCL

Carten Controls DPCL

Carten Controls HB 751

Carten Controls HB 1000

Carten Controls HB 1501

Carten Controls HB 1500

Carten Controls HB 1502

Carten Controls HB 2000

Carten Controls HB 2502

Carten Controls HB 3002

Carten Controls HB 3004

Carten Controls HB 4000

Carten Controls HB 6004

Carten Controls GBA 500

Carten Controls HBA 751

🧱 Vật liệu và yêu cầu độ sạch

Đối với hệ thống khí siêu tinh khiết, vật liệu và quy trình làm sạch có vai trò quan trọng trong việc hạn chế nguy cơ đưa hạt bụi hoặc tạp chất vào dòng khí.

Carten Controls công bố các cụm Laterals / Spools và IP / FIB sử dụng thép không gỉ 316L tại những phần tiếp xúc với lưu chất, kết hợp đường ống và đầu nối phù hợp với hệ thống khí siêu tinh khiết. Các van sử dụng trong cụm được chế tạo trong phòng sạch ISO Class 4.

Theo thông số của hãng, các cụm có mức phát sinh hạt bằng không ở kích thước 0,1 µm trong điều kiện tĩnh và mức thoát khí O₂/H₂O dưới 10 ppb. Bề mặt được công bố có độ nhám nhỏ hơn 10 Ra micro-inch. Quy trình làm sạch sử dụng nước khử ion và sấy bằng lò nhằm hỗ trợ đáp ứng yêu cầu độ sạch của hệ thống.

Các thông số này cần được xem xét cùng điều kiện vận hành thực tế, yêu cầu của nhà máy và hồ sơ xác nhận chất lượng của cấu hình được cung cấp.

🔁 Tương thích – Thay thế – Mở rộng

Hai nhóm sản phẩm có thể được thiết kế theo yêu cầu của hệ thống khí hiện hữu hoặc dự án mới:

• Mở rộng tuyến phân phối khí: Laterals / Spools hỗ trợ bố trí các tuyến ống và điểm kết nối đến thiết bị.
• Tích hợp van: Có thể lựa chọn các dòng van được hãng công bố như UPC, DPC, SPDST hoặc kết nối TEE theo cấu hình phù hợp.
• Tích hợp linh kiện: Cả cụm đường ống và bảng giao tiếp khí đều có thể sử dụng linh kiện Carten Controls hoặc linh kiện bên thứ ba theo yêu cầu dự án.
• Thiết kế theo mặt bằng nhà máy: IP / FIB có thể được chế tạo theo yêu cầu riêng về kết nối, vỏ hộp và cách bố trí.
• Hỗ trợ bảo trì: Việc xác định rõ cấu hình và danh mục linh kiện giúp thuận tiện hơn khi cần tra cứu thông tin kỹ thuật hoặc thay thế linh kiện.

Trước khi thay thế hoặc mở rộng, cần đối chiếu bản vẽ đường ống, kích thước kết nối, áp suất, loại khí, yêu cầu độ sạch và tiêu chuẩn nghiệm thu của hệ thống.

🎯 Ứng dụng thực tế

Hệ thống Bulk Gas Distribution Laterals / Spools

• Phân phối khí tinh khiết cao từ hệ thống khí trung tâm đến các điểm kết nối trong nhà máy.
• Cấp khí siêu tinh khiết tại điểm sử dụng cho thiết bị bán dẫn.
• Tạo các nhánh lấy khí từ tuyến phân phối chính với thiết kế giảm khoảng không chết.
• Lấy mẫu khí trong hệ thống UHP.
• Ứng dụng trong các hệ thống cần kiểm soát nghiêm ngặt độ sạch và khả năng ngăn rò rỉ.

Hệ thống Gas Interface Panels (IP) và Boxes (FIB)

• Kết nối đường khí từ cụm giao tiếp đến thiết bị sản xuất.
• Làm bảng giao tiếp hoặc hộp kết nối khí theo thiết kế riêng của nhà máy bán dẫn.
• Phục vụ tuyến khí từ tủ khí đến thiết bị công nghệ.
• Tích hợp vào hệ thống phân phối khí yêu cầu kiểm soát độ tinh khiết và độ kín.
• Ứng dụng trong các dự án cần cụm thiết bị được lắp ráp và kiểm tra trước khi đưa đến công trường.

💡 Tại sao nên mua thiết bị Carten Controls tại Ngọc Huy Dương?

Ngọc Huy Dương cung cấp thông tin và hỗ trợ lựa chọn thiết bị công nghiệp theo nhu cầu sử dụng thực tế. Khi tìm hiểu các giải pháp Carten Controls, khách hàng có thể trao đổi để xác định nhóm sản phẩm, cấu hình đường ống, yêu cầu vật liệu và điều kiện vận hành phù hợp.

• Hỗ trợ tìm hiểu nhóm sản phẩm theo ứng dụng.
• Tiếp nhận yêu cầu về mã sản phẩm, bản vẽ và thông số kỹ thuật.
• Hỗ trợ đối chiếu yêu cầu kết nối, vật liệu và áp suất vận hành.
• Hỗ trợ yêu cầu báo giá theo cấu hình và số lượng.
• Trao đổi thông tin phục vụ lựa chọn thiết bị cho dự án mới hoặc hệ thống hiện hữu.

Đối với hệ thống khí siêu tinh khiết, nên cung cấp bản vẽ thiết kế, loại khí sử dụng, áp suất vận hành và tiêu chuẩn nghiệm thu để việc xác định cấu hình được chính xác hơn.

🧩 Phiên bản và mã sản phẩm

Carten Controls giới thiệu hai nhóm giải pháp chính trong nội dung này:

1. Bulk Gas Distribution Laterals / Spools: Cụm đường ống phân phối khí tinh khiết cao và siêu tinh khiết, có nhiều phương án bố trí van và nhánh kết nối.
2. Gas Interface Panels (IP), Boxes (FIB): Bảng giao tiếp khí và hộp kết nối được chế tạo theo yêu cầu của nhà máy bán dẫn.

Đây là các nhóm giải pháp được cấu hình theo yêu cầu dự án, không phải một mã thiết bị đơn lẻ dùng chung cho mọi hệ thống. Để xác định cấu hình cụ thể, cần cung cấp bản vẽ, kích thước đường ống, số lượng điểm kết nối và các yêu cầu kỹ thuật liên quan.

❓ Câu hỏi thường gặp

1. Laterals / Spools của Carten Controls dùng để làm gì?

Đây là các cụm đường ống phục vụ phân phối khí tinh khiết cao và siêu tinh khiết đến các điểm kết nối hoặc thiết bị trong nhà máy, đặc biệt là ngành bán dẫn.

2. IP và FIB khác nhau như thế nào?

IP là bảng giao tiếp khí, còn FIB là hộp giao tiếp khí. Cả hai được chế tạo theo yêu cầu cụ thể của dự án; cách bố trí và cấu hình thực tế cần được xác nhận theo thiết kế.

3. Các sản phẩm có thể chế tạo theo yêu cầu riêng không?

Có. Carten Controls công bố khả năng chế tạo cụm đường ống, bảng giao tiếp và hộp kết nối theo yêu cầu, bao gồm lựa chọn linh kiện và cấu hình tích hợp.

4. Sản phẩm có được kiểm tra rò rỉ không?

Theo thông tin của hãng, các cụm được kiểm tra rò rỉ bằng khối phổ kế đến mức 1 × 10⁻⁹ scc/s trong điều kiện chân không. Phạm vi nghiệm thu cụ thể cần xác nhận theo cấu hình đặt hàng.

5. Cần cung cấp thông tin gì để yêu cầu báo giá?

Nên chuẩn bị bản vẽ hoặc sơ đồ đường khí, loại khí, kích thước và kiểu kết nối, áp suất làm việc, số lượng điểm kết nối, yêu cầu độ sạch và các tiêu chuẩn nghiệm thu của dự án.
