Cảm biến áp suất IFM PA3027 – Giải pháp thay thế phù hợp
Đối chiếu dải đo, tín hiệu đầu ra và kết nối trước khi lắp đặt
🌐 Website: www.ngochuyduong.com | Hotline: 0909 399 174 | Email: thach.phan@ngochuyduong.com
Tìm hiểu thêm:
1. Tổng quan về cảm biến áp suất IFM PA3027
Khi lựa chọn hoặc thay thế cảm biến áp suất trong nhà máy, việc xác định đúng model có ý nghĩa quan trọng đối với độ tin cậy của phép đo và khả năng vận hành của hệ thống. Một thiết bị có cùng kích thước hoặc cùng chuẩn tín hiệu chưa chắc đã tương đương về dải đo, giới hạn áp suất, vật liệu tiếp xúc môi chất hoặc phương thức kết nối.

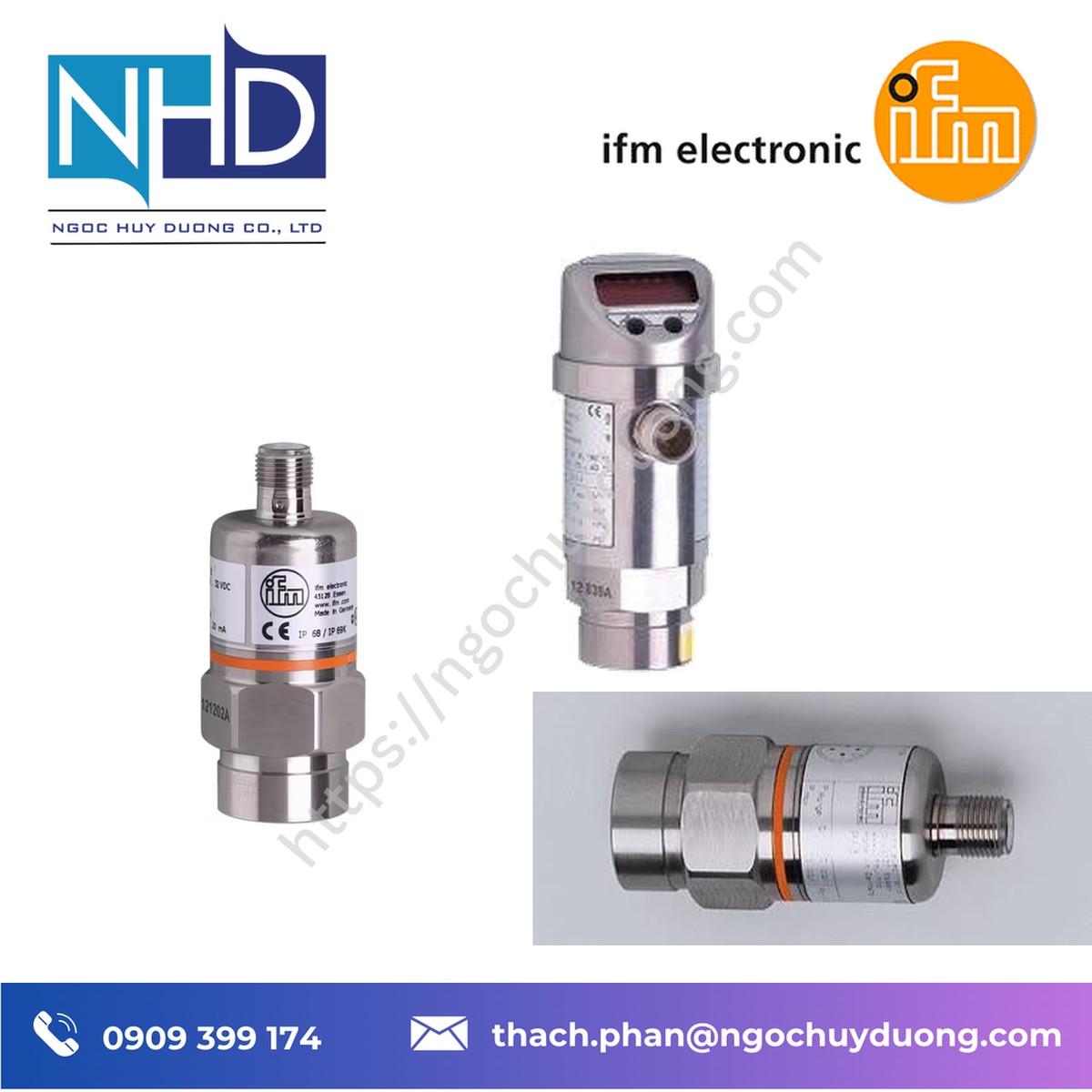

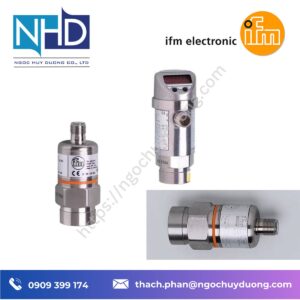

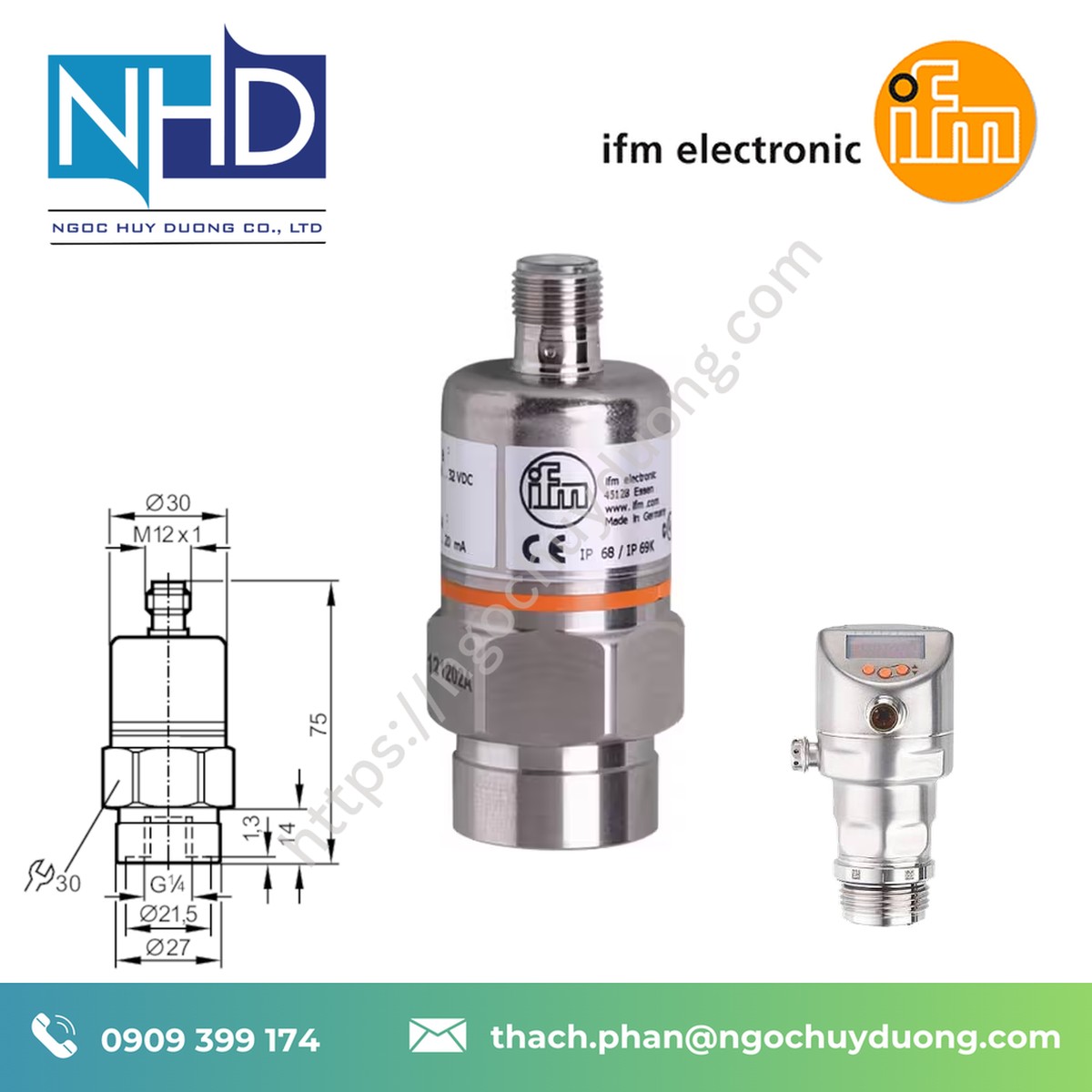

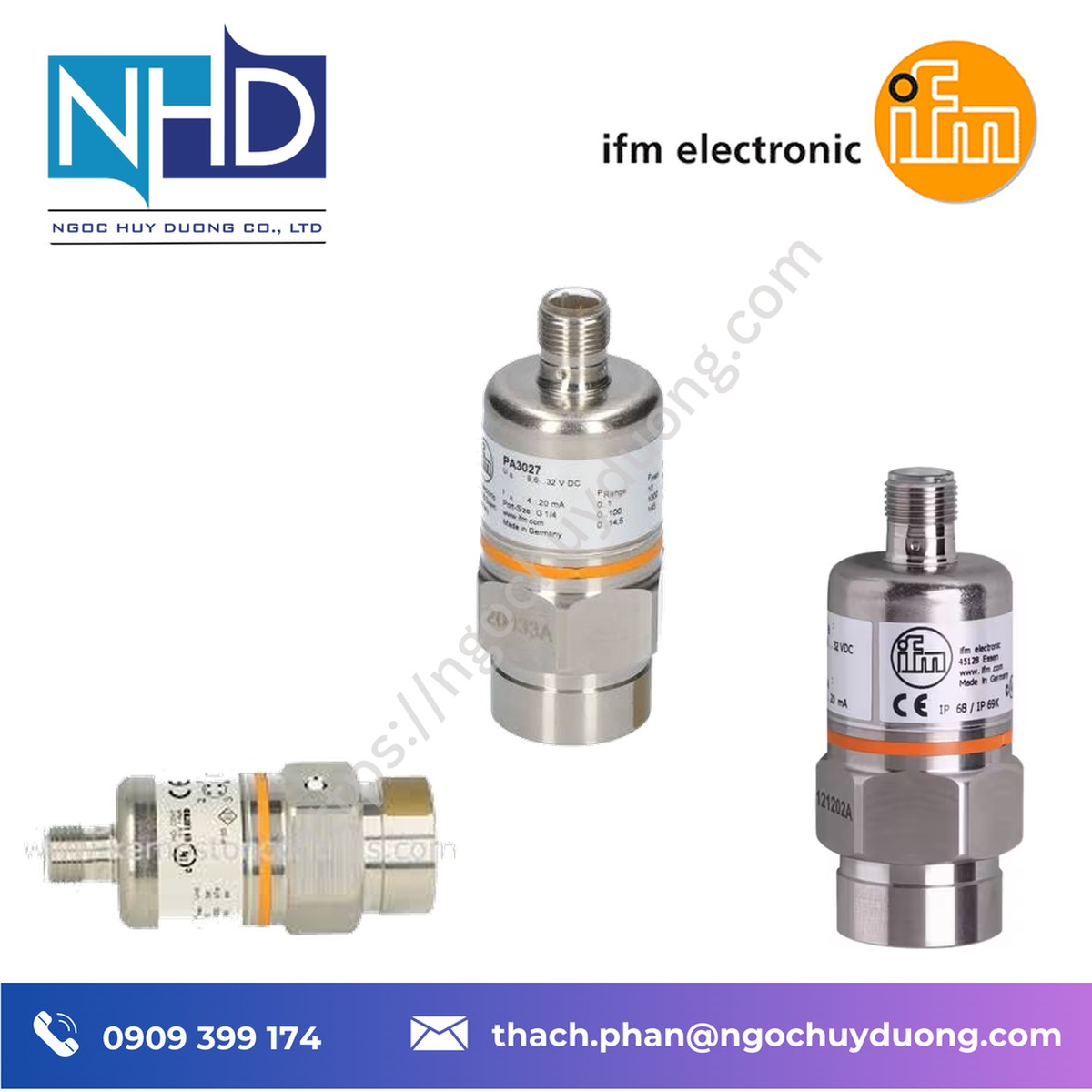

IFM PA3027 là cảm biến truyền áp suất điện tử sử dụng cell đo bằng gốm, có dải đo áp suất tương đối từ 0 đến 1 bar và đầu ra analog 4–20 mA. Thiết bị sử dụng ren trong G 1/4 để kết nối quá trình, đầu nối điện M12 và vỏ inox phục vụ các ứng dụng công nghiệp phù hợp.
Với những hệ thống đang sử dụng cảm biến áp suất IFM hoặc cần tìm thiết bị có thông số tương ứng, PA3027 là model có thể được đánh giá dựa trên yêu cầu thực tế. Tuy nhiên, việc xác nhận khả năng thay thế cần dựa vào toàn bộ thông số kỹ thuật và điều kiện lắp đặt, không chỉ tên model.
Công ty TNHH Ngọc Huy Dương hỗ trợ tra cứu mã hàng, kiểm tra tài liệu kỹ thuật và đối chiếu thông số theo yêu cầu của khách hàng. Đối với các ứng dụng quan trọng, nên hoàn tất bước kiểm tra tương thích trước khi tháo thiết bị cũ hoặc thay đổi cấu hình điều khiển.
2. Các đặc điểm kỹ thuật cần xem xét khi lựa chọn PA3027
Dải đo 0–1 bar
Dải đo là tiêu chí đầu tiên cần xác định. Với PA3027, giá trị đo danh định nằm trong khoảng 0–1 bar. Nếu hệ thống cần đo dải thấp, model này có thể được xem xét. Ngược lại, nếu áp suất vận hành vượt dải đo, cần lựa chọn model khác có thang đo phù hợp.
Không nên chọn cảm biến chỉ dựa vào áp suất vận hành bình thường. Kỹ sư cần đánh giá áp suất cực đại, các xung áp có thể xuất hiện và yêu cầu về độ phân giải trong toàn bộ chu trình vận hành.
Tín hiệu đầu ra 4–20 mA
Khi thay thế cảm biến cũ, cần xác minh bộ điều khiển đang nhận tín hiệu dòng điện hay điện áp. PA3027 sử dụng 4–20 mA, vì vậy hệ thống tiếp nhận phải tương thích với loại tín hiệu này.
Ngoài việc kiểm tra phần cứng, cần đối chiếu thang đo trong chương trình PLC. Nếu thang quy đổi được cài đặt cho một dải đo khác, giá trị hiển thị có thể không phản ánh đúng áp suất thực tế.
Kết nối ren trong G 1/4
Kết nối quá trình của PA3027 là ren trong G 1/4. Trước khi đặt hàng thay thế, cần kiểm tra ren trên đường ống hoặc đầu chuyển, chiều sâu lắp đặt, phương pháp làm kín và không gian dành cho thao tác bảo trì.
Không nên mặc định ren có kích thước danh nghĩa tương tự sẽ lắp vừa hoàn toàn, bởi tiêu chuẩn ren và cấu tạo đầu nối có thể khác nhau.
Nguồn cấp và kết nối điện
Thiết bị sử dụng nguồn 9,6–32 V DC, đầu nối M12 mã hóa A với bốn tiếp điểm. Khi thay thế, cần kiểm tra điện áp thực tế, sơ đồ chân và loại cáp kết nối. Không cấp nguồn chỉ dựa trên màu dây hoặc cấu hình của cảm biến cũ nếu chưa xác nhận tài liệu.
Vật liệu và môi trường sử dụng
PA3027 có vỏ inox 316L / 1.4404; vật liệu tiếp xúc môi chất được công bố gồm inox 303 / 1.4305, gốm và FKM. Khả năng tương thích cần được đánh giá dựa trên loại chất lỏng hoặc chất khí, nhiệt độ và điều kiện vệ sinh thực tế.
📋 3. Thông số kỹ thuật tiêu chuẩn IFM PA3027
|
Thông số |
Giá trị |
| Thương hiệu | ifm electronic |
| Model | PA3027 |
| Dải đo | 0–1 bar |
| Đơn vị tương đương | 0–1000 mbar / 0–100 kPa |
| Loại áp suất | Áp suất tương đối |
| Nguyên lý đo | Cell đo bằng gốm |
| Tín hiệu đầu ra | 4–20 mA |
| Nguồn cấp | 9,6–32 V DC |
| Kết nối quá trình | Ren trong G 1/4 |
| Kết nối điện | M12, mã hóa A, 4 tiếp điểm |
| Nhiệt độ môi chất | -25 đến 90°C |
| Nhiệt độ môi trường | -25 đến 80°C |
| Cấp bảo vệ | IP65 |
| Vật liệu vỏ | Inox 316L / 1.4404 |
| Vật liệu tiếp xúc môi chất | Inox 303 / 1.4305, gốm, FKM |
| Độ lặp lại | Nhỏ hơn 0,1% toàn dải trong điều kiện công bố |
| Độ lệch đặc tính | Nhỏ hơn ±0,25% BFSL hoặc ±0,5% LS |
| Thời gian đáp ứng đầu ra analog | 3 ms |
| Áp suất chịu tải được công bố | 10 bar |
| Áp suất nổ tối thiểu được công bố | 30 bar |
Các giá trị trên được tổng hợp từ thông tin kỹ thuật do IFM công bố. Cần kiểm tra datasheet của đúng phiên bản sản phẩm và xác nhận các yêu cầu ứng dụng trước khi đưa vào thiết kế.
- IFM PN7071
- IFM PT5404
- IFM PN2094
- IFM PG1400
- IFM PG1401
- IFM PG1402
- IFM PG1403
- IFM PG1404
- IFM PG1405
- IFM PG1406
- IFM PG1407
- IFM PG1408
- IFM PG1409
- IFM PG1412
4. Đánh giá vật liệu và độ bền trước khi thay thế
Một cảm biến phù hợp về dải đo vẫn có thể không đáp ứng yêu cầu nếu vật liệu tiếp xúc môi chất không tương thích. Vì vậy, cần đối chiếu thành phần môi chất, nhiệt độ làm việc, áp suất vận hành và yêu cầu làm sạch.
Với PA3027, nhà sản xuất công bố vật liệu vỏ inox 316L / 1.4404 và các bộ phận tiếp xúc môi chất gồm inox 303 / 1.4305, gốm và FKM. Đối với hóa chất hoặc dung dịch vệ sinh đặc biệt, cần kiểm tra khả năng tương thích của từng vật liệu thay vì chỉ căn cứ vào tên vật liệu inox.
Ngoài ra, cần xem xét rung động, xung áp và cách lắp đặt cơ khí. Các điều kiện này có thể ảnh hưởng đến tuổi thọ và độ ổn định của phép đo. Không nên sử dụng áp suất chịu tải hoặc áp suất nổ làm giới hạn vận hành liên tục thay cho dải đo danh định.
🔄 5. Tương thích và các model liên quan
Khi lựa chọn thiết bị thay thế, nên phân biệt ba nhóm thông số: thông số đo lường, thông số cơ khí và thông số điện.
- Thông số đo lường: dải đo, loại áp suất, độ lặp lại và đặc tính đầu ra.
- Thông số cơ khí: kiểu ren, vật liệu tiếp xúc môi chất, kích thước và phương pháp làm kín.
- Thông số điện: nguồn cấp, tín hiệu analog, đầu nối và sơ đồ chân.
Một số model cùng dòng IFM có thể được tham khảo khi đối chiếu cấu hình:
- PA3027: dải đo 0–1 bar, đầu ra 4–20 mA.
- PA3028: dải đo 0–250 mbar, đầu ra 4–20 mA.
- PA9027: dải đo 0–1 bar, đầu ra 0–10 V.
PA3028 khác PA3027 về dải đo; PA9027 khác PA3027 về tín hiệu đầu ra. Do đó, hai model này không thể được xem là phương án thay thế trực tiếp trong mọi trường hợp.
Nếu cần thay cảm biến của thương hiệu khác, phải kiểm tra thông số từ datasheet của cả hai thiết bị. Không nên kết luận tương đương chỉ dựa trên điện áp nguồn, kích thước hoặc chuẩn kết nối.
🎯 6. Ứng dụng thực tế
Bảo trì và thay thế thiết bị trong nhà máy
PA3027 có thể được cân nhắc khi cần thay cảm biến tại vị trí đo áp suất tương đối thấp và hệ thống đáp ứng yêu cầu kỹ thuật của model. Trước khi thay, nên ghi nhận cấu hình cũ, thông số PLC và tình trạng kết nối cơ khí.
Hệ thống giám sát đường ống
Ở các điểm đo có dải áp suất phù hợp, cảm biến có thể truyền dữ liệu đến bộ điều khiển để theo dõi sự thay đổi áp suất. Việc chọn vị trí lắp đặt cần dựa trên đặc điểm dòng chảy, áp suất cực đại và yêu cầu của quy trình.
Thiết bị OEM và hệ thống tự động hóa
Đối với thiết bị chế tạo theo yêu cầu, cần đối chiếu bản vẽ, nguồn cấp, tín hiệu đầu ra và yêu cầu kết nối. Việc chuẩn hóa model cảm biến có thể hỗ trợ công tác quản lý vật tư, bảo trì và thay thế sau này.
Hệ thống nước và khí công nghiệp
Model có thể được xem xét cho các điểm đo phù hợp với dải 0–1 bar, miễn là vật liệu, nhiệt độ và điều kiện vận hành đáp ứng thông số nhà sản xuất. Với hệ thống áp suất cao hơn, cần lựa chọn thiết bị có dải đo phù hợp thay vì cố sử dụng PA3027.
7. Vì sao nên yêu cầu đối chiếu kỹ thuật tại Ngọc Huy Dương?
Đối với thiết bị đo lường, báo giá đúng model chỉ là bước đầu. Việc kiểm tra thông số giúp hạn chế nguy cơ đặt nhầm dải đo, sai tín hiệu đầu ra hoặc không tương thích với kết nối hiện hữu.
Ngọc Huy Dương hỗ trợ:
- Tra cứu model và tài liệu kỹ thuật.
- Đối chiếu thông số giữa thiết bị đang dùng và model đề xuất.
- Kiểm tra yêu cầu nguồn cấp, tín hiệu và kết nối cơ khí.
- Hỗ trợ xác nhận chứng từ, nguồn gốc và điều kiện bảo hành theo đơn hàng.
- Tư vấn lựa chọn thiết bị theo yêu cầu của nhà máy, EPC và OEM.
Để được hỗ trợ nhanh, khách hàng nên gửi mã cảm biến cũ, ảnh nhãn thiết bị, dải áp suất, tín hiệu đầu ra và thông tin môi chất.
8. Liên hệ đặt hàng và tư vấn kỹ thuật
CÔNG TY TNHH NGỌC HUY DƯƠNG
🌐 Website: www.ngochuyduong.com
📧 Email: thach.phan@ngochuyduong.com
📞 Hotline: 0909 399 174
Liên hệ Ngọc Huy Dương để được tư vấn cảm biến áp suất IFM PA3027, tra cứu thông số và kiểm tra khả năng thay thế theo yêu cầu thực tế.
🧩 9. Phiên bản và mã sản phẩm liên quan
- IFM PA3027 – 0–1 bar, 4–20 mA.
- IFM PA3028 – 0–250 mbar, 4–20 mA.
- IFM PA9027 – 0–1 bar, 0–10 V.
Danh sách trên là các model tham khảo có cấu hình khác nhau, không phải danh sách thay thế tương đương đã được xác nhận.
🧩 10. FAQ – Câu hỏi thường gặp
1. Làm sao xác định cảm biến thay thế PA3027 có phù hợp không?
Cần đối chiếu dải đo, tín hiệu đầu ra, nguồn cấp, kiểu ren, vật liệu tiếp xúc môi chất và điều kiện nhiệt độ.
2. Có thể thay PA3027 bằng cảm biến 0–10 V không?
Không nên thay trực tiếp nếu hệ thống đang nhận tín hiệu 4–20 mA. Cần xác nhận khả năng tương thích của bộ điều khiển và phương án thay đổi cấu hình trước khi sử dụng.
3. PA3027 có thể dùng cho áp suất lớn hơn 1 bar không?
Dải đo danh định của model là 0–1 bar. Giới hạn chịu tải được công bố không có nghĩa là thiết bị phù hợp để đo liên tục ở áp suất lớn hơn dải đo.
4. Có cần thay đổi chương trình PLC khi thay cảm biến không?
Có thể cần, đặc biệt khi dải đo hoặc đặc tính tín hiệu của thiết bị mới khác cảm biến cũ. Cần kiểm tra thang quy đổi và xác nhận giá trị hiển thị sau khi lắp đặt.
5. Cần thông tin gì để Ngọc Huy Dương hỗ trợ lựa chọn model?
Nên cung cấp mã hàng hiện tại, dải áp suất, tín hiệu đầu ra, nguồn cấp, kiểu kết nối, môi chất và nhiệt độ vận hành.
