🏷️ 610704 – Vòng bi có rãnh lăn định hình LER 1.5 – 5
Franke GmbH – Giải pháp ổ trục siêu nhỏ gọn, độ chính xác cao cho xu hướng thu nhỏ cơ cấu máy
Được phân phối chính hãng bởi CÔNG TY TNHH NGỌC HUY DƯƠNG – Đơn vị chuyên cung cấp thiết bị công nghiệp và giải pháp cơ khí chính xác tại Việt Nam
🌐 www.ngochuyduong.com | ☎️ 0909 527 562 | 📧 thach.phan@ngochuyduong.com
📌 Giới thiệu tổng quan về vòng bi rãnh lăn Franke – LER Series
Trong bối cảnh công nghiệp hiện đại đang hướng đến thu nhỏ kích thước – tối ưu không gian – tăng độ chính xác, các hệ thống cơ khí truyền thống dần bộc lộ giới hạn về trọng lượng, độ cứng và khả năng tích hợp. Đó chính là lý do dòng vòng bi có rãnh lăn định hình LER của Franke ra đời – một giải pháp thông minh kết hợp giữa thiết kế tối giản – hiệu suất cao – chi phí hợp lý.
Dòng LER được phát triển nhằm phục vụ các ứng dụng yêu cầu:
-
Tốc độ quay trung bình
-
Độ chính xác trung bình đến cao
-
Không gian lắp đặt nhỏ gọn
-
Tải trọng được kiểm soát
-
Độ êm ái và độ bền dài hạn
Đặc biệt, phiên bản mới Vòng bi rãnh lăn Franke LER 1.5 – 5 x 6 mm đánh dấu bước tiến quan trọng trong xu hướng thu nhỏ cơ cấu máy. Với không gian lắp đặt chỉ 5 x 6 mm, đây là một trong những giải pháp ổ trục tiết kiệm không gian nhất hiện nay trong phân khúc cơ khí chính xác.
🏭 Giới thiệu thương hiệu Franke
Franke GmbH là nhà sản xuất ổ trục danh tiếng đến từ Đức, chuyên phát triển các giải pháp vòng bi dây dẫn (wire race bearings) với thiết kế linh hoạt và hiệu suất cao.
Với hàng chục năm kinh nghiệm trong ngành cơ khí chính xác, Franke nổi bật nhờ:
-
Công nghệ rãnh lăn định hình độc quyền
-
Thiết kế dây dẫn hình chữ nhật đặc trưng
-
Khả năng tùy biến cao theo yêu cầu OEM
-
Tiêu chuẩn chất lượng châu Âu
Sản phẩm của Franke hiện diện trong nhiều lĩnh vực: tự động hóa, robot, thiết bị y tế, hàng không, cơ cấu quay chính xác và các hệ thống xử lý công nghiệp hiện đại.
Tại Việt Nam, Ngọc Huy Dương là đơn vị phân phối chính thức, cam kết:
✔️ Hàng chính hãng 100%
✔️ Đầy đủ CO/CQ
✔️ Hỗ trợ kỹ thuật chuyên sâu
✔️ Bảo hành và dịch vụ sau bán hàng toàn quốc
📞 Liên hệ tư vấn: 0909 527 562
⚙️ Tính năng kỹ thuật nổi bật của vòng bi rãnh lăn Franke LER
1️⃣ Thiết kế siêu nhỏ gọn – Không gian lắp đặt tối thiểu
Phiên bản Vòng bi rãnh lăn Franke LER 1.5 chỉ yêu cầu không gian lắp đặt 5 x 6 mm, giúp:
-
Giảm kích thước tổng thể hệ thống
-
Tăng mật độ cơ cấu trong robot và thiết bị tự động
-
Giảm trọng lượng động học
Đây là lợi thế vượt trội so với các ổ trục tiết diện mỏng hoặc ổ trượt nhựa.
2️⃣ Tải trước có thể điều chỉnh
Khác với nhiều giải pháp ổ trục nhỏ gọn khác, Vòng bi rãnh lăn Franke LER 1.5 cho phép:
✔️ Điều chỉnh lực ép trước theo yêu cầu ứng dụng
✔️ Tối ưu độ cứng quay
✔️ Giảm rung động và sai số
Điều này đặc biệt quan trọng trong các ứng dụng robot hợp tác người – robot (HRC).

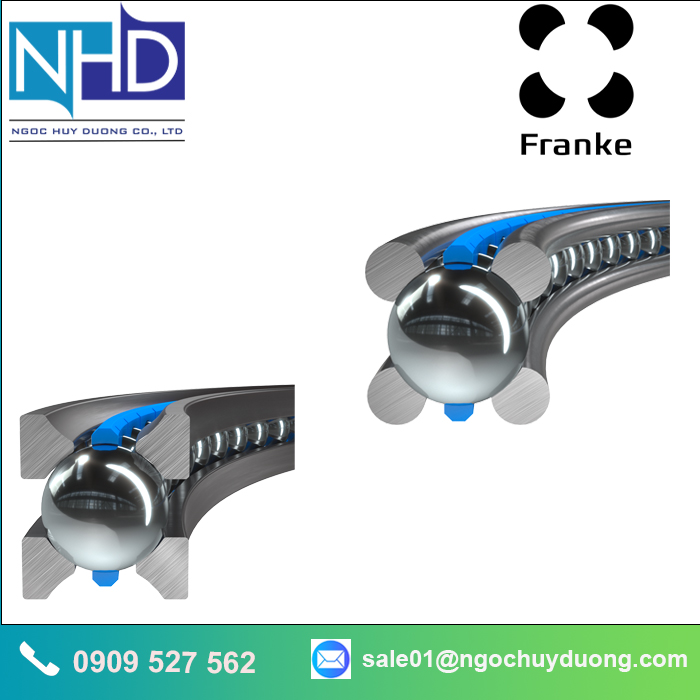

3️⃣ Thiết kế dây dẫn hình chữ nhật – Gia tăng độ cứng
Điểm khác biệt cốt lõi của dòng LER nằm ở dây dẫn có tiết diện hình chữ nhật, cho phép:
-
Gia công rãnh dẫn vuông góc
-
Giảm chi phí gia công vỏ
-
Tăng độ cứng kết cấu
-
Lắp ráp dễ dàng hơn
Thiết kế này không chỉ tối ưu kỹ thuật mà còn tối ưu chi phí sản xuất tổng thể.
4️⃣ Hoạt động êm ái – Độ động cao
Nhờ vật liệu và công nghệ tôi cứng – ram chính xác, vòng bi LER đạt:
-
Hoạt động êm
-
Ma sát thấp
-
Độ ổn định cao ở tốc độ trung bình
Tốc độ ngoại vi tối đa:
-
5 m/s (có gioăng)
-
10 m/s (không gioăng)
5️⃣ Giải pháp kinh tế – Giá thành cạnh tranh
Với cấu trúc tối giản và khả năng tích hợp trực tiếp vào thiết kế xung quanh, LER giúp:
-
Giảm số lượng chi tiết trung gian
-
Giảm chi phí gia công vỏ
-
Giảm chi phí lắp ráp
=> Tổng chi phí hệ thống thấp hơn đáng kể so với các giải pháp ổ trục truyền thống.
📋 Thông số kỹ thuật tiêu chuẩn – LER 1.5
| Thông số | Giá trị |
|---|---|
| Không gian lắp đặt | 5 x 6 mm |
| KKØ | 40 – 150 mm |
| Vòng bi | Thép crom-silicon tôi cứng & ram |
| Phần tử lăn | Thép ổ bi tôi cứng |
| Lồng bi | Polyamide hoặc polyurethane nhiệt dẻo |
| Nhiệt độ hoạt động | -30°C đến +80°C (ngắn hạn +100°C) |
| Tốc độ ngoại vi tối đa | 5 m/s (10 m/s không gioăng) |
| Chất bôi trơn tiêu chuẩn | Shell Gadus S3 V220 C2 |
| Khe hở lắp đặt | Thường không khe hở |
| Lực ép trước | Có thể điều chỉnh |

📞 Hỗ trợ cấu hình theo yêu cầu: 0909 527 562
🧱 Vật liệu & xử lý – Độ bền vượt trội
🔩 Vòng bi
Thép crom-silicon tôi cứng và ram
→ Độ bền mỏi cao
→ Khả năng chịu tải lặp tốt
⚙️ Phần tử lăn
Thép ổ bi tôi cứng
→ Độ cứng cao
→ Độ chính xác hình học tốt
🧵 Lồng bi
Polyamide hoặc polyurethane nhiệt dẻo
→ Trọng lượng nhẹ
→ Giảm ma sát
→ Giảm tiếng ồn
🛢️ Bôi trơn
Sử dụng Shell Gadus S3 V220 C2 – đảm bảo:
✔️ Khả năng chịu tải cao
✔️ Ổn định nhiệt tốt
✔️ Tuổi thọ dài
🧩 Các phiên bản LER hiện có
| Model | Không gian lắp đặt |
|---|---|
| LER 1.5 | 5 x 6 mm |
| LER 2 | 7,5 x 8,9 mm |
| LER 3 | 11 x 13 mm |
| LER 4 | 14 x 16 mm |
| LER 5 | 15,75 x 17,5 mm |

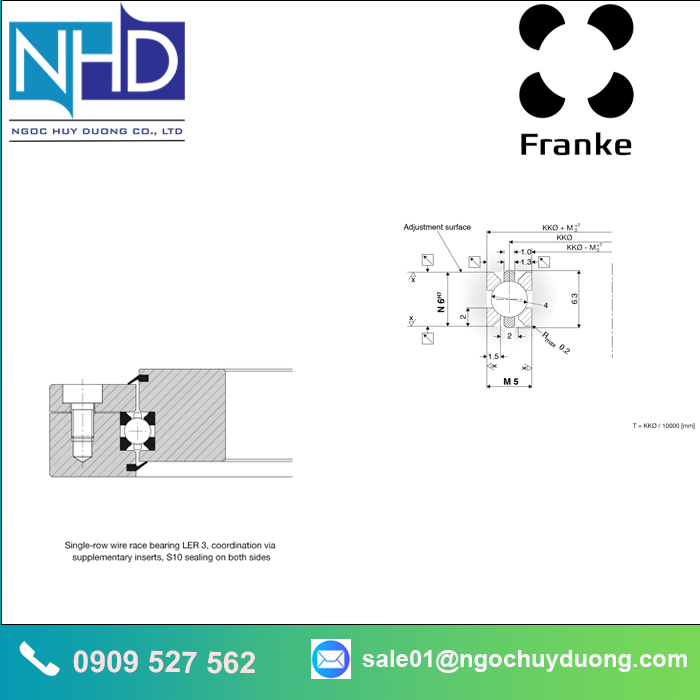

📩 Cần bản vẽ kỹ thuật & bảng chọn đầy đủ?
Email: thach.phan@ngochuyduong.com
🔁 So sánh với các giải pháp ổ trục khác
| Tiêu chí | LER 1.5 | Ổ tiết diện mỏng | Ổ trượt nhựa |
|---|---|---|---|
| Điều chỉnh tải trước | ✔️ Có | ❌ Không | ❌ Không |
| Độ cứng | Cao | Trung bình | Thấp |
| Trọng lượng | Rất nhẹ | Nhẹ | Nhẹ |
| Khả năng tích hợp | Rất cao | Trung bình | Cao |
| Chi phí hệ thống | Thấp | Trung bình | Thấp |
🎯 Ứng dụng thực tế
🤖 Robot hợp tác người – robot (HRC)
Trong các hệ thống robot nhạy cảm, việc giảm trọng lượng và tăng độ chính xác là yếu tố quyết định. LER 1.5 giúp:
-
Tối ưu khớp quay
-
Tăng độ ổn định chuyển động
-
Giảm quán tính
🏥 Thiết bị y tế
Các hệ thống bàn xoay, cánh tay máy y tế yêu cầu:
✔️ Độ chính xác
✔️ Hoạt động êm
✔️ Kích thước nhỏ
LER 1.5 đáp ứng hoàn hảo các tiêu chí này.
🏗️ Khung xương máy móc & cơ cấu thu nhỏ
Phù hợp cho:
-
Bàn xoay mini
-
Tay máy nhỏ
-
Cơ cấu kẹp chính xác
-
Hệ thống xử lý tự động
-
💡 Tại sao nên mua vòng bi Franke tại Ngọc Huy Dương?
✔️ Hơn 15 năm kinh nghiệm trong thiết bị công nghiệp
✔️ Đại diện phân phối chính thức
✔️ Hỗ trợ kỹ thuật chuyên sâu
✔️ Tư vấn chọn cấu hình theo ứng dụng
✔️ Giá cạnh tranh – tối ưu chi phí hệ thống
✔️ Hợp tác lâu dài với OEM và nhà máy lớn
Chúng tôi không chỉ bán sản phẩm – chúng tôi cung cấp giải pháp cơ khí tối ưu cho thiết kế của bạn.
📞 Liên hệ – Đặt hàng / Tư vấn kỹ thuật
CÔNG TY TNHH NGỌC HUY DƯƠNG
🌐 Website: www.ngochuyduong.com
📧 Email: thach.phan@ngochuyduong.com
📞 Hotline: 0909 527 562
Để được tư vấn chi tiết về 610704 – Vòng bi LER Franke, vui lòng liên hệ trực tiếp với đội ngũ kỹ sư của chúng tôi.
