📌 Giới thiệu tổng quan van EFFEBI điều khiển khí nén

Van EFFEBI điều khiển khí nén là nhóm van công nghiệp được tích hợp bộ truyền động khí nén, cho phép thực hiện đóng/mở tự động thông qua nguồn khí nén sạch. Đây là giải pháp phù hợp cho các hệ thống cần điều khiển van từ xa, đóng mở nhanh hoặc tích hợp vào dây chuyền tự động hóa.

Danh mục Valves with pneumatic actuator của EFFEBI gồm nhiều cấu hình cho cả van bướm và van bi, trong đó các sản phẩm thể hiện trên danh mục gồm Artemis – Artemis 40, Thesis – Thesis 40, Sun WP, Vega, Titan, Argos, Moon Stainless Steel, Moon Carbon Steel cùng nhiều dòng chuyên dụng khác.

Các sản phẩm trong nhóm này sử dụng bộ truyền động khí nén với góc quay 90°, nguồn cấp là khí nén đã lọc, áp suất cấp tối đa phổ biến 10 bar; riêng một số kích thước actuator nhỏ DNA045 có giới hạn 8 bar. Bộ truyền động có thể lựa chọn dạng tác động kép hoặc tác động đơn tùy dòng van và cấu hình.

Danh mục sản phẩm nổi bật gồm:

• EFFEBI Artemis – Artemis 40 with pneumatic actuator
• EFFEBI Thesis – Thesis 40 with pneumatic actuator
• EFFEBI Sun WP with pneumatic actuator
• EFFEBI Vega with pneumatic actuator
• EFFEBI Titan with pneumatic actuator
• EFFEBI Argos with pneumatic actuator
• EFFEBI Moon Stainless Steel with pneumatic actuator
• EFFEBI Moon Carbon Steel with pneumatic actuator

Trong đó, Artemis và Thesis là các dòng van bướm; Sun WP, Vega, Titan, Argos, Moon Stainless Steel và Moon Carbon Steel là các cấu hình van bi được tích hợp bộ truyền động khí nén.

Ngọc Huy Dương hỗ trợ lựa chọn van EFFEBI theo kích thước đường ống, áp suất, nhiệt độ, môi chất, vật liệu thân van, vật liệu làm kín và phương thức điều khiển, phù hợp với nhu cầu của nhà máy, đơn vị EPC, OEM và hệ thống tự động hóa công nghiệp.

📞 Liên hệ ngay: 0909 399 174 | ✉️ thach.phan@ngochuyduong.com – Van EFFEBI điều khiển khí nén

⚙️ Tính năng kỹ thuật nổi bật van EFFEBI điều khiển khí nén

1. Bộ truyền động khí nén góc quay 90°

Các bộ truyền động khí nén sử dụng cho van EFFEBI có góc quay 90°, phù hợp với nguyên lý đóng/mở của van bướm và van bi. Đây là cấu hình phổ biến trong các hệ thống điều khiển on/off công nghiệp.

2. Nguồn khí nén đã lọc

Bộ truyền động sử dụng khí nén đã lọc làm môi chất cấp. Áp suất cấp tối đa được EFFEBI công bố ở mức 10 bar, với một số actuator DNA045 giới hạn 8 bar; áp suất danh nghĩa của bộ truyền động là 5,62 bar.

3. Có cấu hình tác động đơn và tác động kép

Tùy model, EFFEBI cung cấp cả:

• Tác động kép: khí nén thực hiện cả hành trình mở và đóng.
• Tác động đơn: khí nén thực hiện một chiều, chiều còn lại sử dụng lực hồi của lò xo.

Cấu hình này giúp kỹ sư lựa chọn phương án vận hành phù hợp với yêu cầu an toàn và logic điều khiển của từng dây chuyền.

4. Điều chỉnh hành trình

Đối với Artemis và Thesis, bộ truyền động có cấu hình double register – DR, cho phép điều chỉnh vị trí mở và đóng. EFFEBI cũng cung cấp tùy chọn chốt điều chỉnh dài để điều chỉnh góc từ 0° đến 90° trên một số cấu hình.

5. Nhiều lựa chọn van cho từng loại môi chất

Danh mục bao phủ từ van bướm dùng cho hệ thống nước, HVAC và đường ống công nghiệp đến van bi ren, van bi hàn và van bi mặt bích dành cho các hệ thống áp suất cao hơn.

Đặc biệt, Titan và Vega có mức áp suất làm việc cao, trong khi Moon Stainless Steel và Moon Carbon Steel được thiết kế theo các tiêu chuẩn dành cho van bi công nghiệp, bao gồm yêu cầu Fire Safe theo cấu hình công bố của EFFEBI.

📧 Gửi yêu cầu tư vấn kỹ thuật: thach.phan@ngochuyduong.com

📋 Thông số kỹ thuật tiêu chuẩn van EFFEBI điều khiển khí nén

Thông số của bộ truyền động tiêu chuẩn: góc quay 90°, nhiệt độ môi trường -20 đến +90°C, áp suất cấp tối đa 10 bar, áp suất danh nghĩa 5,62 bar, sử dụng khí nén đã lọc và dầu bôi trơn tương thích NBR.

Riêng Vega có áp suất làm việc tối đa được EFFEBI công bố là PN140 cho 1/4”–1”, PN100 cho 1”1/4–2” và PN64 cho 2”1/2–3”, với kết nối ren trong F/F theo Rp UNI ISO 7/1 (UNI EN 10226) và DIN2999 song song.

Titan có áp suất làm việc tối đa PN140 cho 1/4”–1” và PN100 cho 1”1/4–2”, với các lựa chọn kết nối ren GAS, NPT, socket weld SW và butt weld BW tùy cấu hình.

🌐 www.ngochuyduong.com | ☎️ 0909 399 174 | ✉️ thach.phan@ngochuyduong.com

📞 Hỗ trợ chọn cấu hình theo yêu cầu thực tế: 0909 399 174 – Van EFFEBI điều khiển khí nén

Một số sản phẩm tiêu biểu:

EFFEBI Titan – Van Titan với bộ truyền động khí nén
EFFEBI Argos – Van Argos với bộ truyền động khí nén
EFFEBI Moon Stainless Steel – Van Moon inox với bộ truyền động khí nén
EFFEBI Moon Carbon Steel – Van Moon thép carbon với bộ truyền động khí nén

EFFEBI Artemis – Artemis 40 – Van Artemis – Artemis 40 với bộ truyền động khí nén
EFFEBI Thesis – Thesis 40 – Van Thesis – Thesis 40 với bộ truyền động khí nén
EFFEBI Sun WP – Van Sun WP với bộ truyền động khí nén
EFFEBI Vega – Van Vega với bộ truyền động khí nén

EFFEBI Moon 3W – Van Moon 3W với bộ truyền động khí nén
EFFEBI Moon QT58 – Van Moon QT58 với bộ truyền động khí nén
EFFEBI Selene Stainless Steel – Van Selene inox với bộ truyền động khí nén
EFFEBI Selene Carbon Steel – Van Selene thép carbon với bộ truyền động khí nén

EFFEBI Antares Stainless Steel – Van Antares inox với bộ truyền động khí nén
EFFEBI Antares Carbon Steel – Van Antares thép carbon với bộ truyền động khí nén
EFFEBI Gemini – Van Gemini với bộ truyền động khí nén
EFFEBI Triflux – Van Triflux với bộ truyền động khí nén

EFFEBI Delta – Van Delta với bộ truyền động khí nén
EFFEBI Lybra – Van Lybra với bộ truyền động khí nén bằng nhôm
EFFEBI Lybra – Van Lybra vỏ nhựa với bộ truyền động khí nén
EFFEBI Hipress – Van Hipress với bộ truyền động khí nén

EFFEBI Total – Van Total với bộ truyền động khí nén
EFFEBI Artemis – Artemis 40 – Van Artemis – Artemis 40 với bộ truyền động điện
EFFEBI Thesis – Thesis 40 – Van Thesis – Thesis 40 với bộ truyền động điện
EFFEBI Lybra – Van Lybra với bộ truyền động điện EM/EMM 081

🧱 Vật liệu & kết cấu – Lựa chọn theo môi chất

Một trong những điểm quan trọng khi lựa chọn van EFFEBI điều khiển khí nén là vật liệu của thân van, bi/đĩa van và vật liệu làm kín. Cấu hình cần được lựa chọn theo môi chất, nhiệt độ và áp suất thực tế.

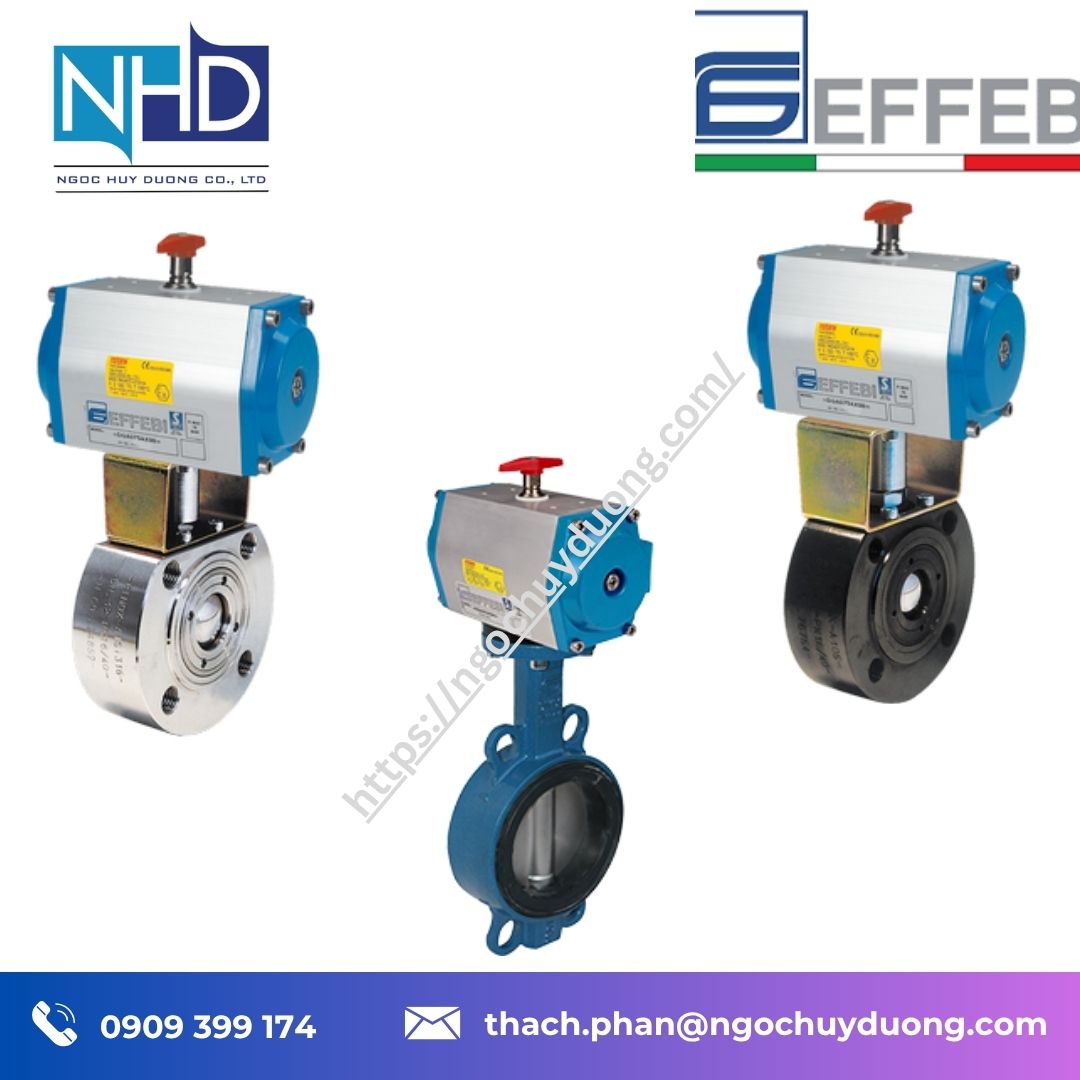

Artemis – Artemis 40

Artemis là dòng van bướm sử dụng trong các hệ thống đường ống công nghiệp. Các cấu hình khí nén được EFFEBI công bố có thể sử dụng:

• Thân GG25
• Thân GGG40
• Đĩa inox 304
• Đĩa inox 316
• Đĩa GGG40 mạ niken
• Seat EPDM
• Seat NBR

Các cấu hình tiêu biểu gồm van bướm DN40–DN300 với tác động đơn hoặc tác động kép.

Thesis – Thesis 40

Thesis cũng là dòng van bướm với các cấu hình vật liệu như GG25/304/EPDM, GGG40/GGG40 Nickel/EPDM, GGG40/316/EPDM và GGG40/304/NBR. Dòng khí nén hỗ trợ cả tác động đơn và tác động kép.

Vega và Titan

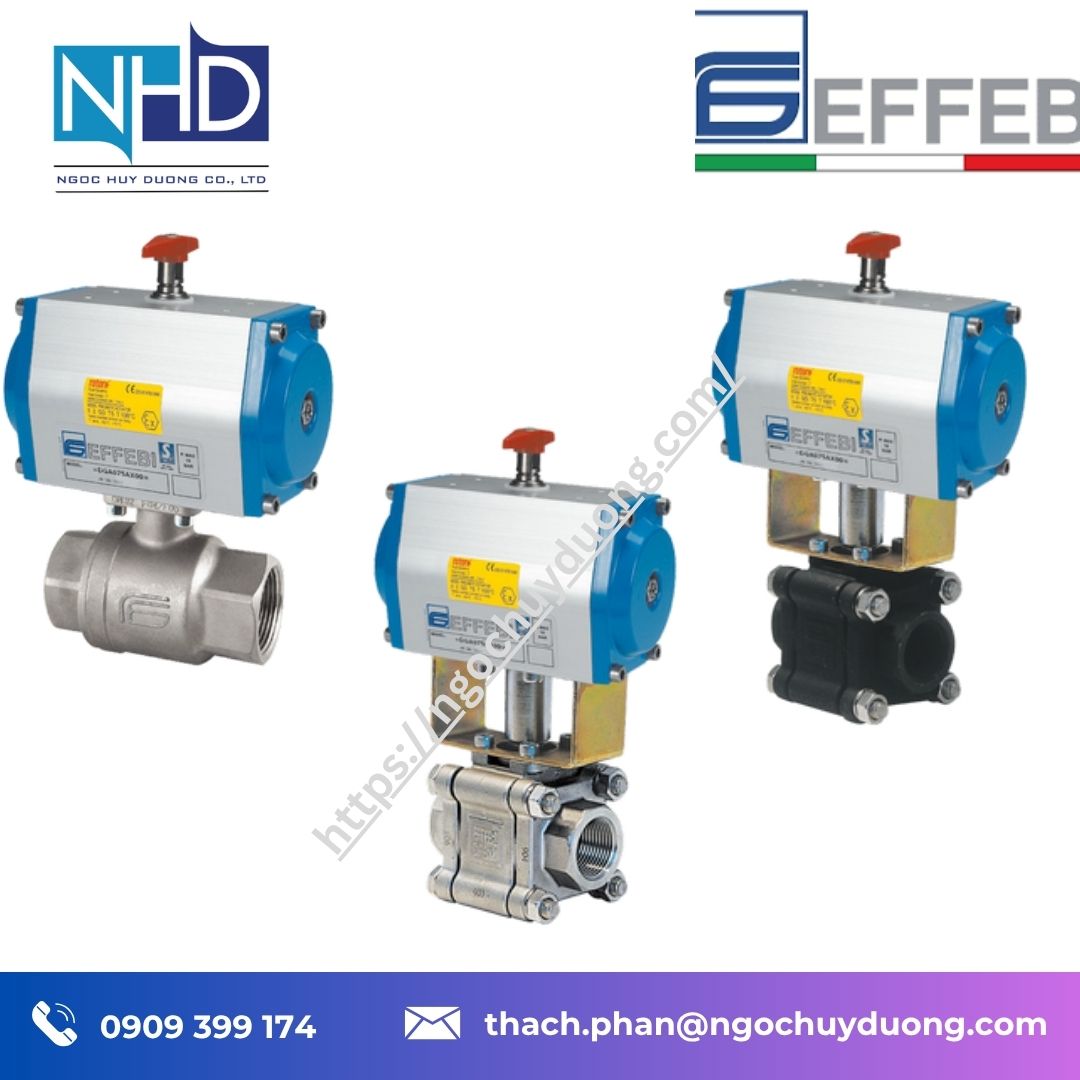

Vega và Titan là các dòng van bi có khả năng chịu áp suất cao. Vega sử dụng kết nối ren và có mức áp suất đến PN140 tùy kích thước; Titan hỗ trợ nhiều kiểu kết nối gồm ren, socket weld và butt weld.

Moon Stainless Steel

Moon Stainless Steel sử dụng thân van bằng thép không gỉ, trong đó EFFEBI công bố các cấu hình AISI 316 và AISI 304. Van được thiết kế theo BS EN ISO 17292:2004, có yêu cầu Fire Safe BS6755 – API 6FA – API 607, áp suất tiêu chuẩn PN16 và nhiệt độ đến +180°C với PTFE.

Moon Carbon Steel

Moon Carbon Steel sử dụng vật liệu thép carbon cho các ứng dụng van bi công nghiệp. EFFEBI công bố các cấu hình A105 và LF2, với nhiệt độ đến +180°C với PTFE theo từng vật liệu, áp suất tiêu chuẩn PN16 và có các tùy chọn PN40, PN63, PN100, ANSI 150, ANSI 300 và ANSI 600 theo yêu cầu.

🌐 www.ngochuyduong.com | ☎️ 0909 399 174 | ✉️ thach.phan@ngochuyduong.com

🔁 Tương thích – Thay thế – Mở rộng van EFFEBI khí nén

Van EFFEBI điều khiển khí nén được thiết kế để kết hợp trực tiếp giữa van công nghiệp + giá đỡ + bộ truyền động khí nén, tạo thành một cụm van hoàn chỉnh phục vụ điều khiển tự động.

Đối với các van bướm như Artemis và Thesis, bộ truyền động được lắp trực tiếp thông qua cụm gá và trục truyền động. Các van có thể được cấu hình tác động đơn hoặc tác động kép.

Với Vega và Titan, phần lắp bộ truyền động sử dụng chuẩn ISO 5211, tạo thuận lợi cho việc lựa chọn actuator phù hợp.

Hệ thống có thể triển khai theo nhiều cấp độ:

Van tay → Van có hộp số → Van khí nén → Van điện → Van kết hợp thiết bị điều khiển

Khi cần nâng cấp dây chuyền, kỹ sư có thể lựa chọn bộ truyền động phù hợp với mô-men xoắn yêu cầu thay vì phải thay đổi toàn bộ nguyên lý đường ống.

EFFEBI cũng có danh mục riêng cho van với bộ truyền động điện, bao gồm Artemis, Thesis, Sun WP, Vega, Titan, Argos, Triflux, Total, Gemini, Moon Stainless Steel và Moon Carbon Steel. Điều này cho phép lựa chọn phương án truyền động khác nhau tùy hạ tầng điều khiển của nhà máy.

🎯 Ứng dụng thực tế van EFFEBI điều khiển khí nén

Hệ thống cấp và xử lý nước

Artemis và Thesis phù hợp với các tuyến nước công nghiệp, nước làm mát, nước tuần hoàn và các hệ thống đường ống cần đóng/mở tự động.

Hệ thống HVAC

Van bướm khí nén có thể được sử dụng để cô lập hoặc điều khiển các tuyến nước lạnh, nước giải nhiệt và các nhánh đường ống có đường kính lớn.

Nhà máy hóa chất

Các dòng Vega, Titan, Moon Stainless Steel và Moon Carbon Steel có thể được lựa chọn cho các môi chất phù hợp với vật liệu van, seat và điều kiện áp suất/nhiệt độ. Với môi chất ăn mòn hoặc có tính nguy hiểm, cần xác định chính xác vật liệu trước khi lựa chọn.

Dây chuyền sản xuất tự động

Việc tích hợp actuator khí nén giúp van có thể đóng/mở từ tủ điều khiển hoặc hệ thống điều khiển quá trình, phù hợp với dây chuyền yêu cầu thao tác tự động và lặp lại nhiều chu kỳ.

Hệ thống khí nén và khí công nghiệp

Nguồn khí điều khiển được lọc giúp bộ truyền động hoạt động ổn định hơn khi được kết hợp với hệ thống chuẩn bị khí phù hợp.

Hệ thống đường ống áp suất cao

Vega và Titan là những lựa chọn đáng chú ý khi yêu cầu áp suất làm việc cao. Vega đạt đến PN140 ở dải 1/4”–1”, trong khi Titan đạt PN140 ở 1/4”–1” và PN100 ở 1”1/4–2”.

Hệ thống dầu khí và môi chất công nghiệp

Moon Stainless Steel và Moon Carbon Steel có thiết kế van bi công nghiệp theo BS EN ISO 17292 và các yêu cầu Fire Safe tương ứng, phù hợp cho những ứng dụng cần van bi dạng mặt bích với nhiều cấp áp suất lựa chọn.

📞 Gọi tư vấn theo ngành: 0909 399 174 – Van EFFEBI điều khiển khí nén

💡 Tại sao nên mua van EFFEBI điều khiển khí nén tại Ngọc Huy Dương?

Ngọc Huy Dương cung cấp van EFFEBI và cụm van EFFEBI tích hợp bộ truyền động khí nén cho nhà máy, đơn vị EPC, OEM và các hệ thống tự động hóa tại Việt Nam.

• Hơn 15 năm kinh nghiệm trong lĩnh vực thiết bị công nghiệp.
• Tư vấn lựa chọn đúng model van và actuator.
• Hỗ trợ lựa chọn tác động đơn hoặc tác động kép.
• Tư vấn theo DN, PN, nhiệt độ, môi chất và áp suất.
• Hỗ trợ lựa chọn vật liệu GG25, GGG40, inox 304, inox 316, A105, LF2 và vật liệu seat phù hợp.
• Hỗ trợ lựa chọn van bướm hoặc van bi theo yêu cầu hệ thống.
• Hỗ trợ cấu hình van cho điều khiển on/off tự động.
• Cung cấp hồ sơ kỹ thuật, CO/CQ theo từng đơn hàng.
• Hỗ trợ kỹ thuật và bảo hành trên toàn quốc.
• Có khả năng tư vấn phương án chuyển đổi từ van tay sang van tự động.

🌐 www.ngochuyduong.com | ☎️ 0909 399 174 | ✉️ thach.phan@ngochuyduong.com

📞 Liên hệ – Đặt hàng / Tư vấn kỹ thuật van EFFEBI khí nén

CÔNG TY TNHH NGỌC HUY DƯƠNG

🌐 Website: www.ngochuyduong.com
📧 Email: thach.phan@ngochuyduong.com
📞 Hotline: 0909 399 174

Để được tư vấn Artemis, Thesis, Sun WP, Vega, Titan, Argos, Moon Stainless Steel và Moon Carbon Steel với bộ truyền động khí nén, vui lòng cung cấp:

• Kích thước đường ống
• Loại môi chất
• Áp suất làm việc
• Nhiệt độ làm việc
• Kiểu kết nối
• Vật liệu van
• Yêu cầu tác động đơn/tác động kép
• Điều kiện nguồn khí nén

Ngọc Huy Dương sẽ hỗ trợ xác định cấu hình phù hợp và tư vấn phương án điều khiển theo yêu cầu thực tế.

🧩 Phiên bản & Mã sản phẩm van EFFEBI điều khiển khí nén

EFFEBI hiện còn có các dòng van khí nén khác như Moon 3W, Moon OT58, Selene Stainless Steel, Selene Carbon Steel, Antares Stainless Steel, Antares Carbon Steel, Gemini và Triflux.

📩 Bạn cần bảng model van EFFEBI khí nén đầy đủ? Gửi yêu cầu: thach.phan@ngochuyduong.com

🧩 FAQ – Câu hỏi thường gặp

1. Van EFFEBI khí nén hoạt động như thế nào?

Bộ truyền động sử dụng khí nén để tạo chuyển động quay 90°, từ đó đóng hoặc mở van bi, van bướm. Tùy cấu hình, actuator có thể là tác động đơn hoặc tác động kép.

2. Áp suất khí nén cấp cho actuator EFFEBI là bao nhiêu?

Bộ truyền động tiêu chuẩn có áp suất cấp tối đa 10 bar, áp suất danh nghĩa 5,62 bar. Một số actuator DNA045 có giới hạn áp suất cấp tối đa 8 bar.

3. Artemis và Thesis dùng cho hệ thống nào?

Đây là các dòng van bướm có thể tích hợp actuator khí nén, phù hợp với các hệ thống đường ống cần đóng/mở tự động. Artemis và Thesis có nhiều lựa chọn vật liệu thân, đĩa và seat để phù hợp với từng môi chất.

4. Vega và Titan có phù hợp cho hệ thống áp suất cao không?

Có. Vega đạt mức PN140 ở kích thước 1/4”–1”, PN100 ở 1”1/4–2” và PN64 ở 2”1/2–3”. Titan đạt PN140 ở 1/4”–1” và PN100 ở 1”1/4–2”.

5. Moon Stainless Steel và Moon Carbon Steel khác nhau như thế nào?

Hai dòng đều là van bi công nghiệp dạng mặt bích có thể tích hợp actuator khí nén. Moon Stainless Steel sử dụng vật liệu thép không gỉ như AISI 316/AISI 304, trong khi Moon Carbon Steel sử dụng cấu hình thép carbon như A105/LF2. Cả hai đều có các cấu hình theo BS EN ISO 17292 và yêu cầu Fire Safe tương ứng; cấp áp suất và vật liệu cần lựa chọn theo điều kiện vận hành.
