Van COAX DR Ex và TÜV – Van đồng trục chứng nhận an toàn cho hệ thống công nghiệp
Van COAX DR Ex và TÜV là nhóm van đồng trục chuyên dụng của müller co-ax gmbh, được phát triển cho các hệ thống cần kiểm soát môi chất với yêu cầu cao về độ tin cậy, an toàn và khả năng ngắt dòng. Danh mục gồm van 3/2 COAX DR Ex dành cho khu vực có nguy cơ cháy nổ và van COAX TÜV dành cho nhiên liệu lỏng, phù hợp với nhiều hệ thống khí, dầu, nhiên liệu và dây chuyền công nghiệp.
Đặc biệt, dòng DR Ex bao gồm các model MK 10 DR Ex, MK/FK 15 DR Ex, MK/FK 20 DR Ex, MK/FK 25 DR Ex, MK/FK 32 DR Ex, MK/FK 40 DR Ex và MK/FK 50 DR Ex. Trong khi đó, nhóm TÜV gồm MK 10 TÜV, MK/FK 15 TÜV, MK/FK 20 TÜV, FK 25 TÜV, cùng các phiên bản DR TÜV và TÜV HT. Co-Ax
Được phân phối chính hãng bởi Ngọc Huy Dương – đơn vị chuyên cung cấp thiết bị công nghiệp tại Việt Nam.
🌐 www.ngochuyduong.com | ☎️ 0909 399 174 | ✉️ thach.phan@ngochuyduong.com
📌 Giới thiệu tổng quan van COAX DR Ex và TÜV
Van COAX chứng nhận là nhóm van được kiểm định theo từng mục đích sử dụng cụ thể. Nhà sản xuất cho biết các van kiểm định kiểu loại có cấu hình hai hoặc ba cổng kết nối và hai vị trí chuyển mạch, thuộc nhóm van ngắt an toàn. Đối với cấu hình cơ bản thường đóng, quá trình kiểm định bảo đảm van có thể đóng kín trong vòng 1 giây khi điện áp bị sụt, qua đó hỗ trợ ngắt nguồn nhiên liệu một cách an toàn. Co-Ax
Trong nhóm sản phẩm mà bạn cung cấp hình ảnh, có hai dòng đáng chú ý.
Van COAX DR Ex
Đây là dòng van 3/2 điều khiển trực tiếp, được chứng nhận cho môi trường có nguy cơ cháy nổ. Theo müller co-ax, van Ex được phê duyệt cho ATEX Zone 1, Category 2, sử dụng tại những khu vực có thể xuất hiện khí hoặc bụi dễ cháy, không dành cho khu vực khai thác mỏ. Dải kích thước của nhóm van ATEX nói chung từ 1,5 đến 50 mm, còn nhóm DR Ex trong danh mục này có kích thước từ 10 đến 50 mm. Co-Ax
Van COAX TÜV
Dòng TÜV được thiết kế cho nhiên liệu lỏng và được phê duyệt theo DIN EN ISO 23553-1, dành cho các hệ thống đầu đốt dầu. Các kích thước danh nghĩa được công bố gồm DN10, DN15, DN20 và DN25. Co-Ax
📞 Liên hệ ngay: 0909 399 174 | ✉️ thach.phan@ngochuyduong.com – Van COAX DR Ex và TÜV
Dòng COAX DR Ex là lựa chọn dành cho hệ thống cần chức năng chuyển mạch 3/2 đồng thời phải đáp ứng yêu cầu sử dụng trong khu vực có nguy cơ cháy nổ.
Danh mục gồm:
- COAX MK 10 DR Ex
- COAX MK/FK 15 DR Ex
- COAX MK/FK 20 DR Ex
- COAX MK/FK 25 DR Ex
- COAX MK/FK 32 DR Ex
- COAX MK/FK 40 DR Ex
- COAX MK/FK 50 DR Ex
Theo bảng thông số chính thức, kích thước lỗ thông từ 10 đến 50 mm, phạm vi áp suất từ 0–16 bar đến 0–40 bar tùy model. Hệ số lưu lượng Kv đạt từ 2,2 đến 28,2 m³/h. Co-Ax
Bảng thông số COAX DR Ex
| Model | Lỗ thông | Phạm vi áp suất | Hệ số Kv |
|---|---|---|---|
| MK 10 DR Ex | 10 mm | 0–40 bar | 2,2 m³/h |
| MK/FK 15 DR Ex | 15 mm | 0–40 bar | 4,3 m³/h |
| MK/FK 20 DR Ex | 20 mm | 0–40 bar | 6,7 m³/h |
| MK/FK 25 DR Ex | 25 mm | 0–40 bar | 11,2 m³/h |
| MK/FK 32 DR Ex | 32 mm | 0–40 bar | 14,1 m³/h |
| MK/FK 40 DR Ex | 40 mm | 0–16 bar | 18,4 m³/h |
| MK/FK 50 DR Ex | 50 mm | 0–16 bar | 28,2 m³/h |
Dòng MK sử dụng kiểu kết nối ren, trong khi phiên bản FK sử dụng kết nối mặt bích ở những kích thước tương ứng. Cấu hình cụ thể được lựa chọn dựa trên đường ống, áp suất, môi chất và yêu cầu lắp đặt.
🔥 Khả năng sử dụng trong khu vực có nguy cơ cháy nổ
Điểm quan trọng nhất của COAX DR Ex là chứng nhận dành cho môi trường nguy hiểm.
Van ATEX của COAX là loại van điện từ điều khiển trực tiếp với hai hoặc ba cổng kết nối và hai vị trí chuyển mạch. Nhà sản xuất công bố các phiên bản Ex được phê duyệt cho ATEX Zone 1, Category 2. Đây là khu vực mà khí hoặc bụi có khả năng tạo thành môi trường cháy nổ trong điều kiện vận hành nhất định. Co-Ax
Do đó, dòng DR Ex có thể được xem xét cho:
- Nhà máy hóa chất.
- Hệ thống dầu khí.
- Khu vực xử lý nhiên liệu.
- Nhà máy năng lượng.
- Hệ thống khí công nghiệp.
- Máy móc làm việc trong khu vực nguy hiểm.
- Dây chuyền có nguy cơ phát sinh khí hoặc bụi dễ cháy.
Tuy nhiên, việc lựa chọn van Ex phải dựa trên phân vùng nguy hiểm thực tế, loại môi chất, nhiệt độ, áp suất và yêu cầu chứng nhận của toàn bộ hệ thống. Không nên chỉ dựa vào ký hiệu Ex để lựa chọn thiết bị.
⚙️ Van COAX TÜV – Dành cho nhiên liệu lỏng
Bên cạnh nhóm DR Ex, COAX TÜV là dòng van được phát triển dành cho nhiên liệu lỏng trong các hệ thống đầu đốt dầu.
Theo nhà sản xuất, dòng TÜV được phê duyệt cho nhiên liệu lỏng theo DIN EN ISO 23553-1 và sử dụng cho đầu đốt dầu. Các phiên bản tiêu chuẩn gồm:
- COAX MK 10 TÜV
- COAX MK/FK 15 TÜV
- COAX MK/FK 20 TÜV
- COAX FK 25 TÜV
Ngoài ra còn có:
- COAX MK/FK 15 DR TÜV
- COAX MK/FK 20 DR TÜV
- COAX FK 25 DR TÜV
- COAX MK/FK 15 TÜV HT
- COAX MK/FK 25 TÜV HT. Co-Ax
📋 Thông số kỹ thuật COAX TÜV
| Model | Kích thước danh nghĩa | Kết nối | Áp suất | Kv |
|---|---|---|---|---|
| MK 10 TÜV | DN10 | G 1/4–G 3/4 | 0–40 bar | 2,5 m³/h |
| MK/FK 15 TÜV | DN15 | Ren / PN40 | 0–40 bar | 6,0 m³/h |
| MK/FK 20 TÜV | DN20 | Ren / PN40 | 0–40 bar | 8,4 m³/h |
| FK 25 TÜV | DN25 | PN40 | 0–40 bar | 13,0 m³/h |
Theo tài liệu kỹ thuật của COAX, nhiệt độ môi chất của các dòng này nằm trong khoảng -10 đến +140 °C, còn nhiệt độ môi trường khoảng -10 đến +60 °C. Thời gian đóng/mở thay đổi theo kích thước, từ khoảng 80 ms đối với MK/FK 15 đến 130 ms đối với FK 25. Co-Ax
Riêng MK 10 TÜV có thời gian chuyển trạng thái được công bố khoảng 135/20 ms trong tài liệu hiện hành, trong khi các phiên bản lớn hơn có thời gian chuyển mạch tăng theo kích thước van. Co-Ax
🧱 Kết cấu và kiểu kết nối
Van COAX TÜV có nhiều lựa chọn kết nối nhằm phù hợp với hệ thống đường ống khác nhau.
MK là cấu hình kết nối ren, thích hợp cho những đường ống có kích thước nhỏ.
FK là cấu hình kết nối mặt bích, phù hợp hơn với đường ống cần liên kết bằng mặt bích hoặc yêu cầu tháo lắp thuận tiện trong quá trình bảo trì.
Ví dụ:
- MK 10 TÜV: kết nối ren G 1/4–G 3/4.
- MK/FK 15 TÜV: ren G 3/8–G 3/4 hoặc mặt bích PN40.
- MK/FK 20 TÜV: ren G 3/4–G 1 1/4 hoặc mặt bích PN40.
- FK 25 TÜV: mặt bích PN40. Co-Ax
Chiều dài lắp đặt tiêu chuẩn lần lượt khoảng 159,5 mm đối với MK 10, 184/241 mm đối với MK/FK 15, 215/269 mm đối với MK/FK 20 và 302 mm đối với FK 25. Co-Ax
🔁 Phiên bản DR TÜV và TÜV HT
Không chỉ có cấu hình 2/2 tiêu chuẩn, COAX còn cung cấp các phiên bản chuyên dụng.
COAX DR TÜV
Các model:
- MK/FK 15 DR TÜV
- MK/FK 20 DR TÜV
- FK 25 DR TÜV
Đây là nhóm cấu hình 3/2 dành cho hệ thống cần chuyển mạch giữa các đường dòng. Theo bảng sản phẩm, các model có lỗ thông 15, 20 và 25 mm, áp suất đến 40 bar và hệ số Kv tương ứng 4,3; 6,7 và 11,2 m³/h. Co-Ax
COAX TÜV HT
Dòng TÜV HT gồm:
- MK/FK 15 TÜV HT
- MK/FK 25 TÜV HT
Đây là phiên bản dành cho ứng dụng có yêu cầu nhiệt độ cao hơn trong phạm vi thiết kế tương ứng. Nhà sản xuất cũng tách riêng tài liệu hướng dẫn vận hành TÜV HT trong hệ thống tài liệu kỹ thuật. Co-Ax
🧩 Vật liệu và lựa chọn cấu hình
COAX lưu ý rằng thiết kế van được xác định theo môi chất và yêu cầu ứng dụng thực tế. Vì vậy, thông số tổng quan trên danh mục không phải lúc nào cũng áp dụng nguyên trạng cho mọi cấu hình. Vật liệu làm kín, đặc tính van và một số chi tiết thiết kế có thể thay đổi theo ứng dụng. Co-Ax
Khi lựa chọn COAX DR Ex hoặc TÜV, kỹ sư nên xác định:
- Loại môi chất.
- Áp suất làm việc.
- Nhiệt độ môi chất.
- Lưu lượng yêu cầu.
- Kích thước đường ống.
- Kiểu kết nối.
- Chức năng 2/2 hay 3/2.
- Trạng thái đóng/mở yêu cầu.
- Điện áp điều khiển.
- Điều kiện môi trường.
- Yêu cầu ATEX nếu lắp đặt trong khu vực nguy hiểm.
Việc lựa chọn theo đầy đủ các thông số trên giúp hạn chế tình trạng chọn đúng kích thước đường ống nhưng không phù hợp với môi chất hoặc điều kiện vận hành.
🎯 Ứng dụng thực tế
Hệ thống đầu đốt dầu
Đây là ứng dụng tiêu biểu của COAX TÜV. Dòng van được phê duyệt cho nhiên liệu lỏng theo DIN EN ISO 23553-1 và được thiết kế cho hệ thống đầu đốt dầu. Co-Ax
Nhà máy hóa chất
DR Ex phù hợp để xem xét trong các hệ thống đặt tại khu vực có nguy cơ xuất hiện khí hoặc bụi dễ cháy, với điều kiện cấu hình van đáp ứng đúng yêu cầu phân vùng và môi chất.
Dầu khí và nhiên liệu
Các hệ thống dầu, khí và nhiên liệu thường yêu cầu thiết bị đóng ngắt có độ tin cậy cao. Việc sử dụng phiên bản được chứng nhận phù hợp giúp đáp ứng yêu cầu an toàn của hệ thống.
Nhà máy năng lượng
Van có thể được sử dụng trong các hệ thống phụ trợ sử dụng nhiên liệu hoặc môi chất cần kiểm soát đóng ngắt chính xác.
Máy móc công nghiệp
Kết cấu van đồng trục và nhiều lựa chọn kích thước giúp COAX DR Ex và TÜV có thể được tích hợp vào các máy và dây chuyền tự động hóa khi đáp ứng đúng yêu cầu kỹ thuật.
📞 Gọi tư vấn theo ứng dụng: 0909 399 174 – Van COAX DR Ex và TÜV
🧩 Phiên bản & mã sản phẩm COAX
Nhóm 3/2 DR Ex
COAX MK 10 DR Ex, COAX MK/FK 15 DR Ex, COAX MK/FK 20 DR Ex, COAX MK/FK 25 DR Ex, COAX MK/FK 32 DR Ex, COAX MK/FK 40 DR Ex, COAX MK/FK 50 DR Ex. Co-Ax
Nhóm TÜV
COAX MK 10 TÜV, COAX MK/FK 15 TÜV, COAX MK/FK 20 TÜV, COAX FK 25 TÜV. Co-Ax
Nhóm 3/2 TÜV
COAX MK/FK 15 DR TÜV, COAX MK/FK 20 DR TÜV, COAX FK 25 DR TÜV. Co-Ax
Nhóm TÜV nhiệt độ cao
COAX MK/FK 15 TÜV HT, COAX MK/FK 25 TÜV HT. Co-Ax
💡 Tại sao nên chọn van COAX DR Ex và TÜV?
Van COAX DR Ex và TÜV không chỉ là van đóng mở thông thường mà được phát triển cho những ứng dụng có yêu cầu cụ thể về an toàn và chứng nhận.
Các ưu điểm nổi bật gồm:
- Kết cấu van đồng trục, phù hợp cho hệ thống công nghiệp.
- Phiên bản DR Ex 3/2 dành cho môi trường có nguy cơ cháy nổ.
- Chứng nhận ATEX Zone 1, Category 2 đối với nhóm Ex theo phạm vi công bố của nhà sản xuất. Co-Ax
- Dải kích thước DR Ex từ 10–50 mm.
- Áp suất DR Ex đến 40 bar ở các model 10–32 mm.
- Hệ số Kv DR Ex đến 28,2 m³/h.
- Dòng TÜV dành cho nhiên liệu lỏng và đầu đốt dầu.
- Dải kích thước TÜV DN10–DN25.
- Áp suất TÜV đến 40 bar.
- Có phiên bản 2/2 và 3/2.
- Có kết nối ren và mặt bích tùy model.
- Có thêm phiên bản TÜV HT cho ứng dụng nhiệt độ cao theo cấu hình tương ứng. Co-Ax
📞 Liên hệ – Đặt hàng / Tư vấn kỹ thuật
CÔNG TY TNHH NGỌC HUY DƯƠNG
🌐 Website: www.ngochuyduong.com
📧 Email: thach.phan@ngochuyduong.com
📞 Hotline: 0909 399 174
Để được tư vấn van COAX MK/FK DR Ex, van COAX TÜV, DR TÜV hoặc TÜV HT, khách hàng nên cung cấp loại môi chất, áp suất, nhiệt độ, lưu lượng, kích thước đường ống, kiểu kết nối và điều kiện khu vực lắp đặt.
Ngọc Huy Dương hỗ trợ lựa chọn cấu hình van phù hợp với yêu cầu kỹ thuật, cung cấp thiết bị công nghiệp COAX và hỗ trợ tư vấn cho các hệ thống tại Việt Nam.
Van COAX DR Ex và TÜV – giải pháp van đồng trục chuyên dụng cho hệ thống nhiên liệu, đầu đốt dầu và các khu vực công nghiệp yêu cầu cao về an toàn.
Van COAX TÜV – Van đồng trục chuyên dụng cho nhiên liệu lỏng, đầu đốt dầu và nhiệt độ cao
Focus Keyword: Van COAX TÜV
Mô tả siêu ngắn: Van COAX TÜV là dòng van đồng trục được chứng nhận cho nhiên liệu lỏng, gồm các phiên bản 2/2, 3/2 và TÜV HT, phù hợp cho hệ thống đầu đốt dầu và các ứng dụng công nghiệp yêu cầu đóng ngắt an toàn.
Tên sản phẩm: Van đồng trục COAX TÜV, COAX DR TÜV và COAX TÜV HT
Được phân phối chính hãng bởi Ngọc Huy Dương – đơn vị chuyên cung cấp thiết bị công nghiệp tại Việt Nam
🌐 www.ngochuyduong.com | ☎️ 0909 399 174 | ✉️ thach.phan@ngochuyduong.com
📌 Giới thiệu tổng quan về van COAX TÜV
Van COAX TÜV là nhóm van đồng trục được müller co-ax gmbh phát triển dành riêng cho các hệ thống sử dụng nhiên liệu lỏng. Theo công bố của nhà sản xuất, phiên bản TÜV được phê duyệt cho nhiên liệu lỏng theo DIN EN ISO 23553-1, chủ yếu sử dụng trong hệ thống đầu đốt dầu. Các kích thước danh nghĩa được cung cấp gồm 10, 15, 20 và 25 mm. Co-Ax
Khác với van đồng trục thông thường, nhóm sản phẩm chứng nhận của COAX được kiểm định theo mục đích sử dụng cụ thể. Đây là các van điện từ có hai hoặc ba cổng kết nối và hai vị trí chuyển mạch, được sử dụng như van ngắt an toàn. Theo thông tin của müller co-ax, quá trình kiểm định bảo đảm van đóng kín trong vòng 1 giây khi điện áp bị sụt, qua đó giúp ngắt nguồn nhiên liệu khi xảy ra tình trạng mất hoặc giảm điện áp. Co-Ax
Danh mục van TÜV trên trang chính thức của COAX gồm:
- COAX MK 10 TÜV
- COAX MK/FK 15 TÜV
- COAX MK/FK 20 TÜV
- COAX FK 25 TÜV
- COAX MK/FK 15 DR TÜV
- COAX MK/FK 20 DR TÜV
- COAX FK 25 DR TÜV
- COAX MK/FK 15 TÜV HT
- COAX MK/FK 25 TÜV HT. Co-Ax
Trong đó, dòng TÜV là cấu hình van 2/2 dành cho nhiên liệu lỏng; dòng DR TÜV là cấu hình 3/2; còn TÜV HT là phiên bản dành cho những ứng dụng có yêu cầu nhiệt độ cao hơn theo cấu hình của nhà sản xuất.
📞 Liên hệ tư vấn van COAX TÜV: 0909 399 174 | ✉️ thach.phan@ngochuyduong.com
⚙️ Tính năng kỹ thuật nổi bật của van COAX TÜV
1. Được chứng nhận cho nhiên liệu lỏng
Ưu điểm quan trọng nhất của dòng COAX TÜV là sản phẩm được phê duyệt cho nhiên liệu lỏng theo DIN EN ISO 23553-1 và sử dụng cho đầu đốt dầu. Điều này giúp dòng van phù hợp với những hệ thống cần thiết bị đóng ngắt nhiên liệu có chứng nhận chuyên dụng thay vì sử dụng van điện từ thông thường. Co-Ax
Phạm vi ứng dụng đặc biệt phù hợp với:
- Hệ thống đầu đốt dầu.
- Thiết bị gia nhiệt công nghiệp.
- Lò đốt sử dụng nhiên liệu lỏng.
- Hệ thống cấp dầu cho đầu đốt.
- Thiết bị sử dụng dầu nhiên liệu.
- Dây chuyền cần đóng ngắt nhiên liệu tự động.
2. Có cả cấu hình 2/2 và 3/2
Danh mục COAX TÜV không chỉ có van đóng mở thông thường mà còn có phiên bản DR TÜV với cấu hình 3/2.
Dòng 2/2 gồm:
MK 10 TÜV → MK/FK 15 TÜV → MK/FK 20 TÜV → FK 25 TÜV
Dòng 3/2 gồm:
MK/FK 15 DR TÜV → MK/FK 20 DR TÜV → FK 25 DR TÜV. Co-Ax
Nhờ đó, kỹ sư có thể lựa chọn cấu hình phù hợp với yêu cầu đóng ngắt hoặc chuyển hướng dòng nhiên liệu trong từng hệ thống.
3. Kết cấu đồng trục
Van COAX sử dụng kết cấu đồng trục, trong đó đường đi của môi chất và cơ cấu van được bố trí theo trục. Thiết kế này tạo ra kết cấu gọn và phù hợp cho các hệ thống công nghiệp có yêu cầu cao về khả năng đóng mở và độ tin cậy.
Các phiên bản MK và FK được lựa chọn theo kiểu kết nối:
- MK: kết nối ren.
- FK: kết nối mặt bích.
Nhờ hai phương án này, van có thể được lựa chọn phù hợp với thiết kế đường ống hiện hữu.
4. Phạm vi áp suất đến 40 bar
Theo bảng thông số tổng quan của müller co-ax, toàn bộ nhóm TÜV và DR TÜV được công bố với phạm vi áp suất môi chất 0–40 bar. Hệ số lưu lượng Kv thay đổi theo kích thước, từ 2,5 m³/h đến 13,0 m³/h đối với nhóm TÜV và từ 4,3 m³/h đến 11,2 m³/h đối với nhóm DR TÜV. Co-Ax
5. Phiên bản TÜV HT cho nhiệt độ cao
Ngoài dòng TÜV tiêu chuẩn, COAX còn cung cấp:
- MK/FK 15 TÜV HT
- MK/FK 25 TÜV HT
Đây là các phiên bản được nhà sản xuất tách riêng trong nhóm van TÜV HT, dành cho ứng dụng có yêu cầu nhiệt độ cao theo cấu hình tương ứng. COAX cũng cung cấp tài liệu hướng dẫn vận hành riêng cho dòng TÜV HT. Co-Ax
📧 Gửi yêu cầu tư vấn kỹ thuật: thach.phan@ngochuyduong.com
📋 Thông số kỹ thuật tiêu chuẩn van COAX TÜV
| Model | Lỗ thông | Áp suất tối đa | Hệ số Kv |
|---|---|---|---|
| COAX MK 10 TÜV | 10 mm | 40 bar | 2,5 m³/h |
| COAX MK/FK 15 TÜV | 15 mm | 40 bar | 6,0 m³/h |
| COAX MK/FK 20 TÜV | 20 mm | 40 bar | 8,4 m³/h |
| COAX FK 25 TÜV | 25 mm | 40 bar | 13,0 m³/h |
| COAX MK/FK 15 DR TÜV | 15 mm | 40 bar | 4,3 m³/h |
| COAX MK/FK 20 DR TÜV | 20 mm | 40 bar | 6,7 m³/h |
| COAX FK 25 DR TÜV | 25 mm | 40 bar | 11,2 m³/h |
| COAX MK/FK 15 TÜV HT | 15 mm | 40 bar | 6,0 m³/h |
| COAX MK/FK 25 TÜV HT | 25 mm | 40 bar | 13,0 m³/h |
Các giá trị trên là thông số tổng quan được công bố trên trang Certificated Valves của müller co-ax. Cấu hình thực tế cần được lựa chọn theo loại nhiên liệu, nhiệt độ, áp suất và yêu cầu của hệ thống. Co-Ax
🧱 Van COAX MK 10 TÜV – Giải pháp nhỏ gọn cho hệ thống nhiên liệu
COAX MK 10 TÜV là phiên bản có kích thước lỗ thông 10 mm, phù hợp với các hệ thống đường ống nhỏ và thiết bị đầu đốt cần một van ngắt nhiên liệu có chứng nhận TÜV.
Với áp suất môi chất tối đa 40 bar và hệ số lưu lượng 2,5 m³/h, model này phù hợp với những ứng dụng có lưu lượng không quá lớn nhưng vẫn yêu cầu kiểm soát nhiên liệu chính xác. Co-Ax
Đây là lựa chọn phù hợp khi không gian lắp đặt hạn chế hoặc hệ thống sử dụng đường ống kích thước nhỏ.
🧱 Van COAX MK/FK 15 TÜV – Kích thước phổ biến cho đầu đốt dầu
MK/FK 15 TÜV có lỗ thông 15 mm, áp suất tối đa 40 bar và hệ số Kv 6,0 m³/h. Model có hai kiểu kết nối là MK dạng ren và FK dạng mặt bích, giúp kỹ sư dễ lựa chọn theo cấu trúc đường ống. Co-Ax
Đây là một trong những kích thước phù hợp cho nhiều hệ thống đầu đốt dầu và hệ thống cấp nhiên liệu lỏng công nghiệp.
🧱 Van COAX MK/FK 20 TÜV – Lưu lượng cao hơn
Với lỗ thông 20 mm, áp suất tối đa 40 bar và hệ số Kv 8,4 m³/h, MK/FK 20 TÜV đáp ứng lưu lượng lớn hơn so với phiên bản DN15.
Model có cả cấu hình MK và FK, phù hợp với các hệ thống sử dụng kết nối ren hoặc mặt bích. Co-Ax
🧱 Van COAX FK 25 TÜV – Dành cho đường ống lớn hơn
FK 25 TÜV là phiên bản có lỗ thông 25 mm, hệ số Kv 13,0 m³/h và áp suất tối đa 40 bar. Đây là model có hệ số lưu lượng cao nhất trong nhóm TÜV tiêu chuẩn được COAX công bố. Co-Ax
Cấu hình FK sử dụng mặt bích, phù hợp với hệ thống đường ống cần kết nối mặt bích và thuận tiện cho quá trình tháo lắp bảo trì.
🔄 Van COAX DR TÜV – Cấu hình 3/2 cho nhiên liệu lỏng
COAX DR TÜV là nhóm van 3/2 được phát triển trên nền tảng van đồng trục TÜV.
Các model gồm:
- MK/FK 15 DR TÜV
- MK/FK 20 DR TÜV
- FK 25 DR TÜV
Thông số tổng quan lần lượt:
- 15 mm – Kv 4,3 m³/h.
- 20 mm – Kv 6,7 m³/h.
- 25 mm – Kv 11,2 m³/h.
Tất cả có phạm vi áp suất được công bố đến 40 bar. Co-Ax
Cấu hình 3/2 thích hợp với những hệ thống cần chuyển mạch giữa các đường dòng, thay vì chỉ đóng hoặc mở một đường ống.
🔥 Van COAX TÜV HT – Phiên bản cho nhiệt độ cao
Đối với hệ thống làm việc trong điều kiện nhiệt độ cao, COAX cung cấp hai model:
- COAX MK/FK 15 TÜV HT
- COAX MK/FK 25 TÜV HT
Hai model có lỗ thông lần lượt 15 và 25 mm, áp suất tối đa 40 bar và hệ số Kv tương ứng 6,0 và 13,0 m³/h. Co-Ax
Dòng TÜV HT được tách riêng trong danh mục chứng nhận và có hướng dẫn vận hành TÜV HT riêng do nhà sản xuất cung cấp. Co-Ax
Khi lựa chọn phiên bản HT, cần xác định chính xác nhiệt độ môi chất, nhiệt độ môi trường và cấu hình van để bảo đảm sản phẩm phù hợp với điều kiện vận hành thực tế.
🔁 Tương thích – Thay thế – Mở rộng
Một ưu điểm của danh mục COAX TÜV là có nhiều kích thước và kiểu kết nối trong cùng một nhóm sản phẩm.
Kỹ sư có thể lựa chọn:
MK → kết nối ren
hoặc
FK → kết nối mặt bích
tùy thiết kế đường ống.
Bên cạnh đó, việc có cả 2/2 và 3/2 giúp hệ thống có thể lựa chọn đúng chức năng:
- 2/2: đóng hoặc mở dòng nhiên liệu.
- 3/2: chuyển mạch giữa các đường dòng.
COAX cũng cung cấp tài liệu kỹ thuật riêng cho từng model trong danh mục sản phẩm, bao gồm tài liệu vận hành TÜV và TÜV HT. Co-Ax
🌐 www.ngochuyduong.com | ☎️ 0909 399 174 | ✉️ thach.phan@ngochuyduong.com
🎯 Ứng dụng thực tế của van COAX TÜV
Hệ thống đầu đốt dầu
Đây là ứng dụng chính được nhà sản xuất xác định cho dòng TÜV. Van được phê duyệt cho nhiên liệu lỏng theo DIN EN ISO 23553-1, dành cho hệ thống đầu đốt dầu. Co-Ax
Thiết bị gia nhiệt công nghiệp
Các hệ thống gia nhiệt sử dụng dầu nhiên liệu có thể sử dụng van TÜV để kiểm soát việc cấp nhiên liệu tới đầu đốt.
Lò đốt công nghiệp
Van có thể được lựa chọn cho các hệ thống lò đốt sử dụng nhiên liệu lỏng khi thông số môi chất và điều kiện vận hành phù hợp với cấu hình van.
Hệ thống cấp nhiên liệu
Các dây chuyền cần tự động đóng ngắt nguồn nhiên liệu có thể sử dụng van COAX TÜV như một phần của hệ thống điều khiển và an toàn.
Hệ thống nhiệt độ cao
Đối với các ứng dụng có yêu cầu nhiệt độ cao, dòng TÜV HT là nhóm sản phẩm cần được xem xét thay vì sử dụng cấu hình TÜV tiêu chuẩn. Việc lựa chọn phải dựa trên nhiệt độ thực tế của môi chất và điều kiện lắp đặt.
📞 Gọi tư vấn theo ứng dụng: 0909 399 174 – Van COAX TÜV

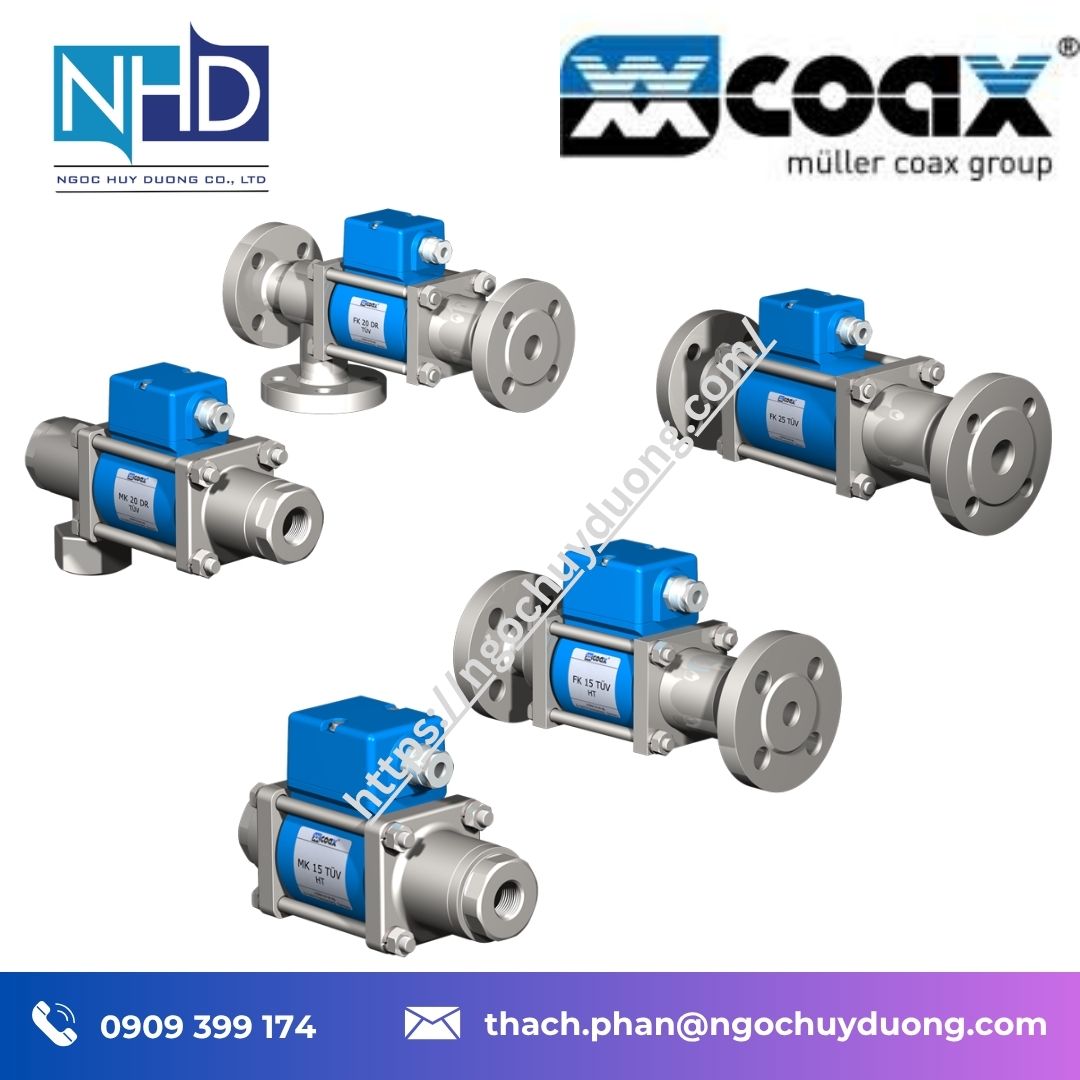

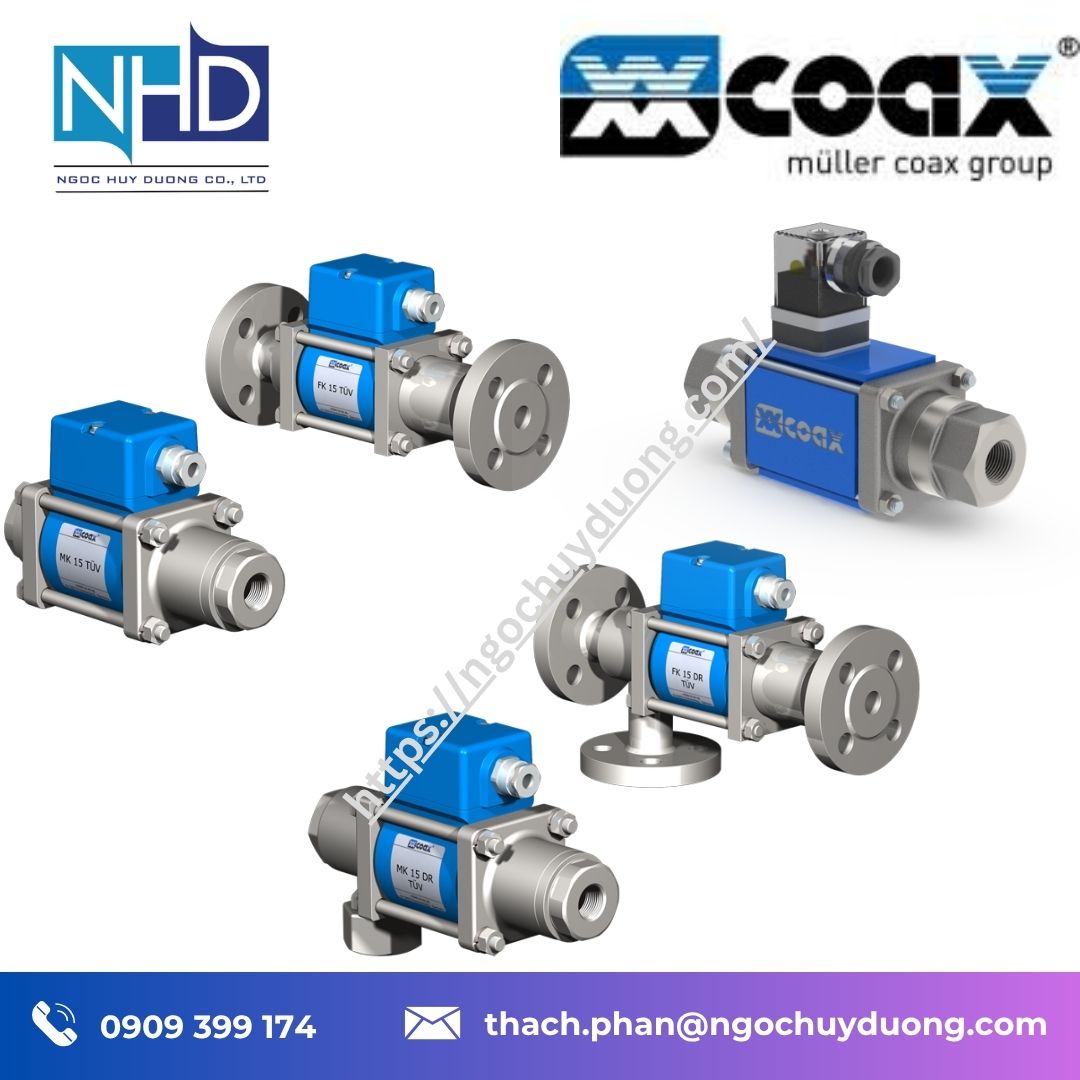

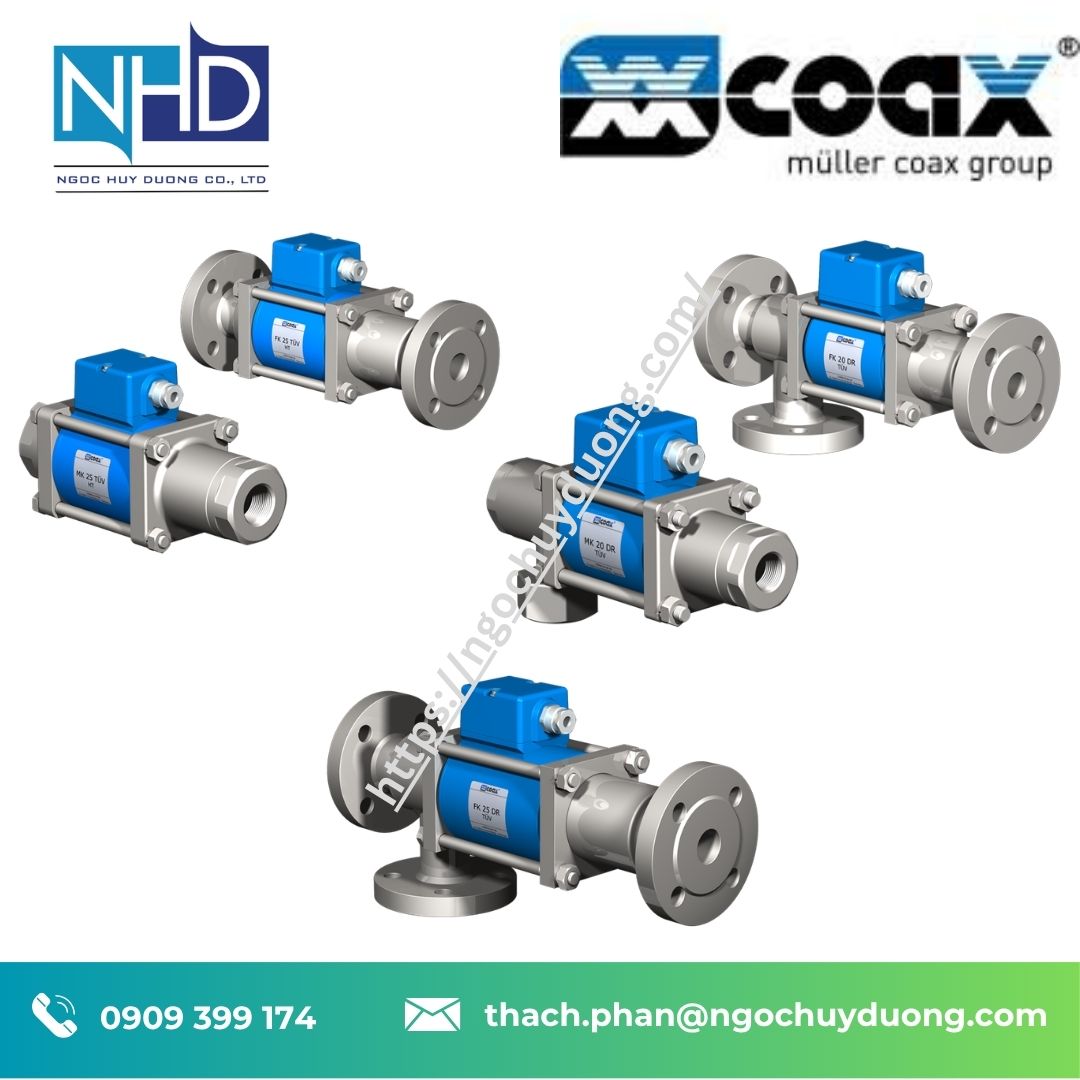

🧩 Phiên bản & mã sản phẩm van COAX TÜV
Van 2/2 TÜV
COAX MK 10 TÜV
COAX MK/FK 15 TÜV
COAX MK/FK 20 TÜV
COAX FK 25 TÜV
Van 3/2 DR TÜV
COAX MK/FK 15 DR TÜV
COAX MK/FK 20 DR TÜV
COAX FK 25 DR TÜV
Van TÜV HT
COAX MK/FK 15 TÜV HT
COAX MK/FK 25 TÜV HT
Toàn bộ các model trên đều nằm trong danh mục Certificated Valves của müller co-ax gmbh. Co-Ax
💡 Tại sao nên chọn van COAX TÜV?
Van COAX TÜV phù hợp với những hệ thống mà yêu cầu về an toàn nhiên liệu và chứng nhận thiết bị được đặt lên hàng đầu.
Các ưu điểm đáng chú ý:
- Được phê duyệt cho nhiên liệu lỏng theo DIN EN ISO 23553-1 trong phạm vi công bố.
- Dành cho hệ thống đầu đốt dầu.
- Có các kích thước từ 10 đến 25 mm.
- Áp suất môi chất đến 40 bar.
- Hệ số Kv đến 13,0 m³/h đối với dòng TÜV tiêu chuẩn.
- Có cấu hình 2/2 và 3/2.
- Có lựa chọn MK ren và FK mặt bích.
- Có dòng DR TÜV cho ứng dụng chuyển mạch 3/2.
- Có dòng TÜV HT dành cho ứng dụng nhiệt độ cao theo cấu hình tương ứng.
- Có tài liệu kỹ thuật và hướng dẫn vận hành riêng cho từng nhóm sản phẩm. Co-Ax
📞 Liên hệ – Đặt hàng / Tư vấn kỹ thuật
CÔNG TY TNHH NGỌC HUY DƯƠNG
🌐 Website: www.ngochuyduong.com
📧 Email: thach.phan@ngochuyduong.com
📞 Hotline: 0909 399 174
Để lựa chọn đúng van COAX MK 10 TÜV, MK/FK 15 TÜV, MK/FK 20 TÜV, FK 25 TÜV, DR TÜV hoặc TÜV HT, khách hàng nên cung cấp loại nhiên liệu, áp suất làm việc, nhiệt độ môi chất, lưu lượng, kích thước đường ống, kiểu kết nối và yêu cầu chức năng 2/2 hoặc 3/2.
Ngọc Huy Dương hỗ trợ tư vấn lựa chọn cấu hình van COAX phù hợp với hệ thống đầu đốt, thiết bị gia nhiệt và các dây chuyền công nghiệp sử dụng nhiên liệu lỏng tại Việt Nam.
Van COAX TÜV – giải pháp van đồng trục được chứng nhận cho nhiên liệu lỏng, đầu đốt dầu và các hệ thống công nghiệp yêu cầu đóng ngắt an toàn.
