Van bướm ba lệch tâm Bray Tri Lok®-Cx – Giải pháp đóng kín tuyệt đối cho hệ thống công nghiệp áp suất cao

Được phân phối bởi Ngọc Huy Dương – Đơn vị chuyên cung cấp thiết bị công nghiệp tại Việt Nam.

🌐 www.ngochuyduong.com | ☎️ 0909 399 174 | ✉️ thach.phan@ngochuyduong.com

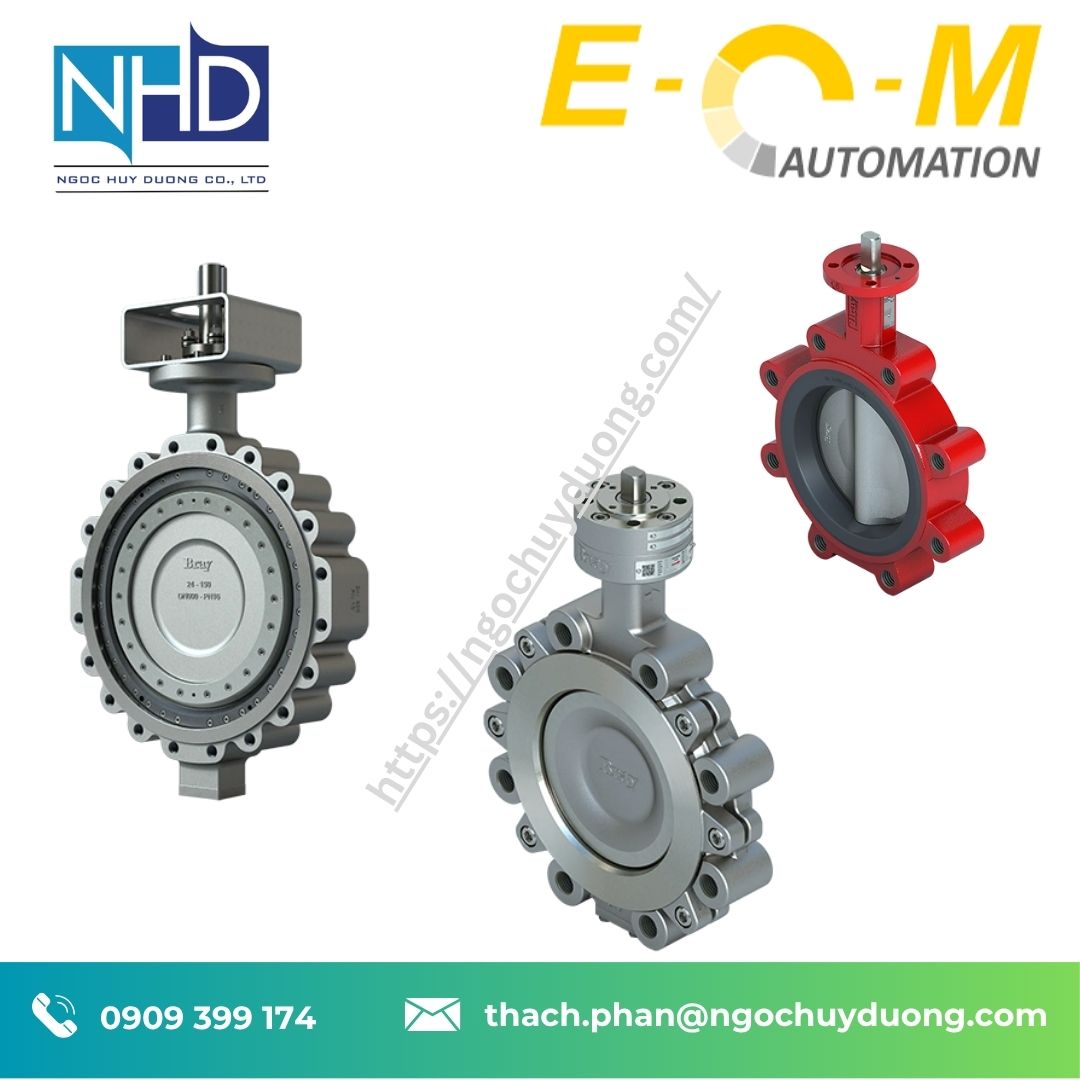

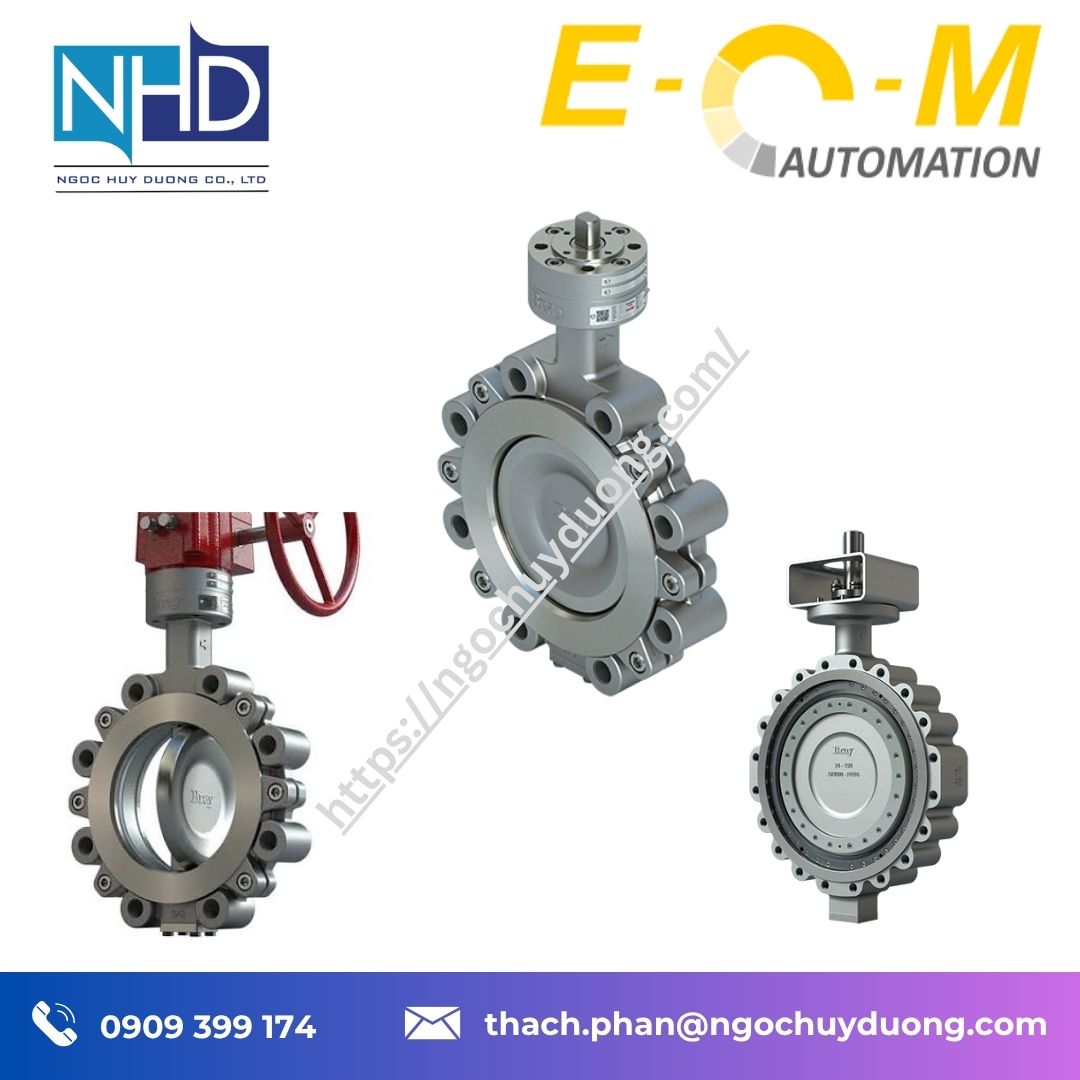

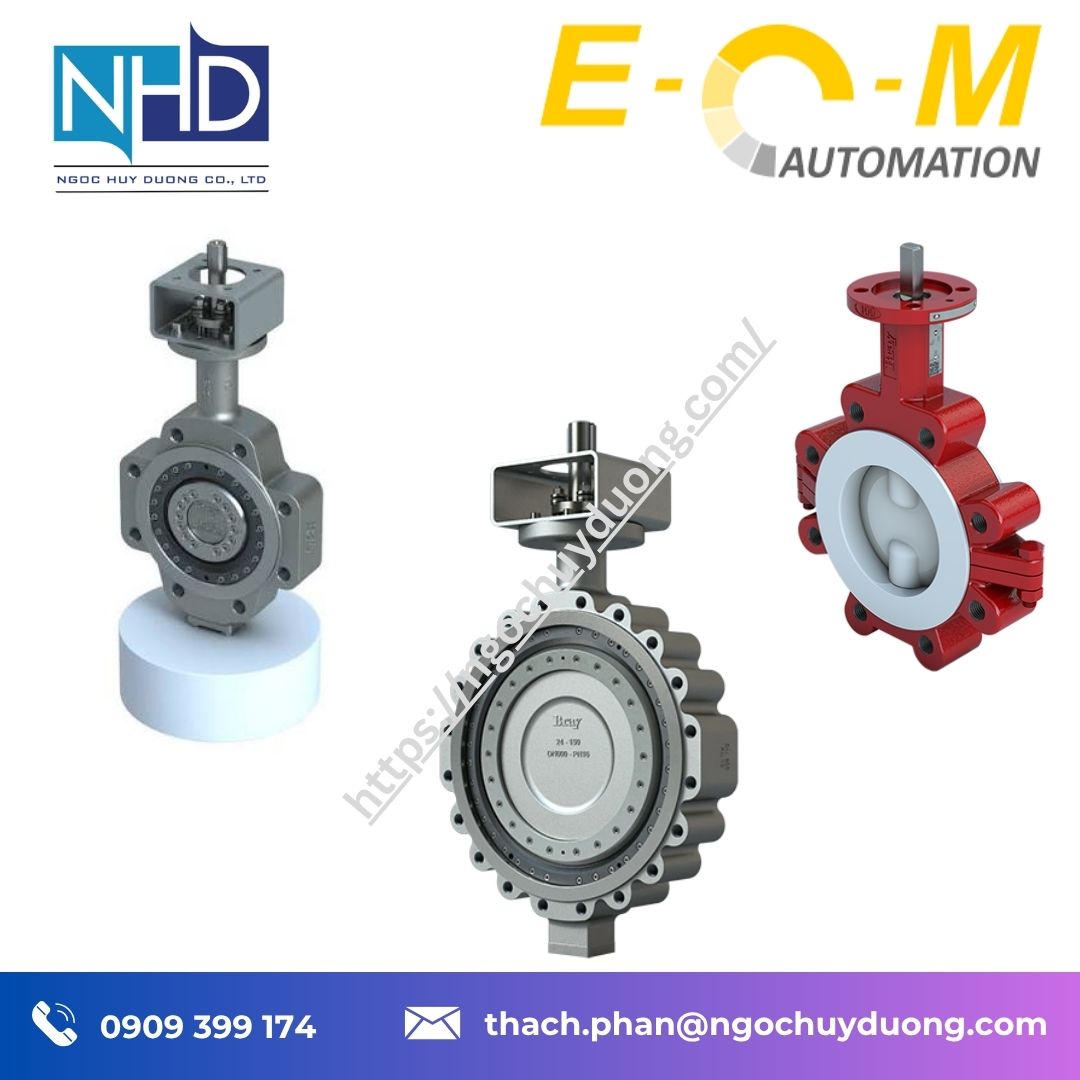

📌 Giới thiệu tổng quan van bướm ba lệch tâm Bray Tri Lok®-Cx

Van bướm ba lệch tâm Bray Tri Lok®-Cx là dòng van công nghiệp chuyên dụng cho các hệ thống cần đóng ngắt dòng lưu chất với độ kín cao, độ tin cậy lớn và khả năng làm việc trong điều kiện nhiệt độ, áp suất khắc nghiệt. Sản phẩm sử dụng kết cấu ba lệch tâm cùng bề mặt làm kín kim loại với kim loại, giúp hạn chế ma sát khi đóng mở và hỗ trợ đóng kín hai chiều theo yêu cầu thiết kế. Theo tài liệu của nhà sản xuất, van được thử nghiệm độ kín theo EN 12266-1, cấp Rate A, đồng thời được thử nghiệm khả năng chịu lửa theo tiêu chuẩn ISO 10497.

Thuộc dòng van công nghiệp của thương hiệu Bray, Tri Lok®-Cx được thiết kế cho các ứng dụng quan trọng trong ngành hóa dầu, dầu khí, năng lượng, xử lý hóa chất và hệ thống hơi công nghiệp. Kết cấu gọn nhẹ giúp sản phẩm trở thành lựa chọn đáng cân nhắc khi cần thay thế van cổng, van cầu hoặc van bi có cùng kích thước và cấp áp suất, đồng thời tối ưu không gian lắp đặt và công tác bảo trì.

Ngọc Huy Dương hỗ trợ khách hàng tìm hiểu thông số, lựa chọn cấu hình và xác định phương án sử dụng van theo yêu cầu của từng hệ thống đường ống công nghiệp.

📞 Liên hệ ngay: 0909 399 174 | ✉️ thach.phan@ngochuyduong.com

⚙️ Tính năng kỹ thuật nổi bật của van bướm Bray Tri Lok®-Cx

1. Kết cấu ba lệch tâm, hạn chế ma sát khi đóng mở

Ba độ lệch tâm được bố trí nhằm giảm tiếp xúc trượt giữa các bề mặt làm kín trong quá trình vận hành. Cấu tạo này góp phần giảm hao mòn, hỗ trợ kéo dài tuổi thọ và duy trì hiệu quả đóng kín trong các ứng dụng công nghiệp đòi hỏi độ tin cậy cao.

2. Làm kín kim loại với kim loại

Van sử dụng ghế làm kín bằng thép không gỉ đã được tôi cứng, kết hợp vòng làm kín bằng thép không gỉ kép và vật liệu graphite hoặc vòng làm kín kim loại đặc tùy cấu hình. Thiết kế này hỗ trợ đóng kín hai chiều, đáp ứng yêu cầu hạn chế rò rỉ theo tiêu chuẩn thử nghiệm được công bố.

3. Phạm vi nhiệt độ rộng

Dòng Tri Lok®-Cx có phạm vi nhiệt độ công bố từ -60°C đến 400°C. Điều này giúp sản phẩm phù hợp để xem xét trong các hệ thống hơi, khí công nghiệp, hóa dầu và những quy trình có biến động nhiệt độ lớn, với điều kiện cấu hình van đáp ứng áp suất và lưu chất thực tế.

4. Hỗ trợ các ứng dụng an toàn quan trọng

Sản phẩm có khả năng đáp ứng yêu cầu tích hợp trong các ứng dụng liên quan đến an toàn, với năng lực phù hợp SIL 3 theo tài liệu nhà sản xuất. Van cũng có chứng nhận thử nghiệm chịu lửa và các chứng nhận liên quan đến kiểm soát phát thải. Cần đánh giá toàn bộ hệ thống an toàn trước khi lựa chọn van cho chức năng bảo vệ hoặc dừng khẩn cấp.

5. Thuận tiện bảo trì và tích hợp bộ truyền động

Các bộ phận làm kín có thể thay thế tại hiện trường theo thiết kế sản phẩm. Mặt bích lắp bộ truyền động theo ISO 5211 hỗ trợ tích hợp thiết bị vận hành tự động phù hợp, giúp đáp ứng các hệ thống điều khiển từ xa và quy trình đóng ngắt tự động.

📧 Gửi yêu cầu tư vấn kỹ thuật: thach.phan@ngochuyduong.com

📋 Thông số kỹ thuật tiêu chuẩn van bướm Bray Tri Lok®-Cx

Các thông số dưới đây được tổng hợp từ tài liệu kỹ thuật của nhà sản xuất.

Lưu ý: Phạm vi nhiệt độ, cấp áp suất và vật liệu cần được đối chiếu theo cấu hình đặt hàng. Nhà sản xuất có thể cung cấp kích thước hoặc vật liệu khác theo yêu cầu. Không nên mặc định mọi cấu hình đều đồng thời đạt giới hạn nhiệt độ và áp suất tối đa.

📞 Hỗ trợ chọn cấu hình theo yêu cầu thực tế: 0909 399 174

E-O-M-MATIC FD 350
E-O-M-MATIC FD 600
E-O-M-MATIC FD 950
E-O-M-MATIC FD 1600
E-O-M-MATIC FD 2500
E-O-M-MATIC FD 4000
E-O-M-MATIC FS 12
E-O-M-MATIC FS 25
E-O-M-MATIC FS 40
E-O-M-MATIC FS 65
E-O-M-MATIC FS 100
E-O-M-MATIC FS 150
E-O-M-MATIC FS 200
E-O-M-MATIC FS 350
E-O-M-MATIC FS 600
E-O-M-MATIC FS 950
E-O-M-MATIC FS 1600
E-O-M-MATIC FS 2500
E-O-M-MATIC FS 4000

🧱 Vật liệu và kết cấu – Độ bền vượt trội của Bray Tri Lok®-Cx

Van bướm ba lệch tâm Bray Tri Lok®-Cx sử dụng kết cấu làm kín kim loại, phù hợp với các ứng dụng cần độ bền cơ học và khả năng đóng ngắt đáng tin cậy.

• Thân van: Thép carbon hoặc thép không gỉ, tùy yêu cầu về áp suất, nhiệt độ và môi trường làm việc.

• Đĩa van: Thép carbon hoặc thép không gỉ, đáp ứng yêu cầu vận hành của từng cấu hình.

• Trục van: Thép không gỉ 410 hoặc XM-19 (Nitronic 50), phục vụ truyền mô-men từ bộ truyền động đến đĩa van.

• Ghế làm kín: Thép không gỉ tôi cứng, tạo bề mặt tiếp xúc kim loại có khả năng chống mài mòn phù hợp với thiết kế.

• Vòng làm kín: Loại nhiều lớp gồm thép không gỉ kép và graphite, hoặc loại kim loại đặc theo cấu hình.

Các chi tiết làm kín có thể thay thế tại hiện trường theo thiết kế sản phẩm, tạo thuận lợi cho công tác bảo trì và giảm nhu cầu thay thế toàn bộ van khi bộ phận làm kín đến hạn sửa chữa.

🔁 Tương thích, thay thế và mở rộng hệ thống Bray Tri Lok®-Cx

Bray Tri Lok®-Cx có thể được xem xét khi lắp mới hoặc cải tạo hệ thống đường ống, đặc biệt tại các vị trí đang sử dụng van cổng, van cầu hoặc van bi có yêu cầu đóng kín cao.

Khi thay thế van hiện hữu, cần kiểm tra:

• Kích thước DN và tiêu chuẩn kết nối mặt bích.

• Chiều dài lắp đặt theo EN 558.

• Cấp áp suất và điều kiện nhiệt độ.

• Loại lưu chất và khả năng tương thích vật liệu.

• Mô-men đóng mở và bộ truyền động.

• Yêu cầu về độ kín, phát thải và chức năng an toàn.

Van có mặt bích lắp bộ truyền động theo ISO 5211, hỗ trợ tích hợp các bộ truyền động tương thích. Tuy nhiên, khả năng thay thế trực tiếp phải được xác nhận bằng bản vẽ và thông số của từng cấu hình.

🌐 www.ngochuyduong.com | ☎️ 0909 399 174 | thach.phan@ngochuyduong.com

🎯 Ứng dụng thực tế của van bướm Bray Tri Lok®-Cx

Theo tài liệu sản phẩm, dòng van này được thiết kế cho các ứng dụng công nghiệp quan trọng như:

• Nhà máy dầu khí và hóa dầu: Đóng ngắt dòng hydrocarbon trong các tuyến ống công nghệ.

• Hệ thống phân phối hơi: Kiểm soát dòng hơi trong các quy trình nhiệt công nghiệp.

• Nhà máy hóa chất: Đóng ngắt dòng hóa chất theo yêu cầu của quy trình.

• Hệ thống hydro: Sử dụng trong các ứng dụng hydro khi cấu hình đáp ứng yêu cầu an toàn.

• Bồn chứa và kho lưu trữ: Kiểm soát dòng lưu chất tại các hệ thống bồn và đường ống xuất nhập.

• Hệ thống dừng khẩn cấp ESD: Xem xét tích hợp trong các hệ thống cần đóng ngắt nhanh và đáng tin cậy.

• Hệ thống đuốc đốt khí: Phục vụ các tuyến ống công nghệ phù hợp.

• Nhà máy năng lượng: Sử dụng trong những hệ thống đường ống có yêu cầu cao về độ kín và khả năng chịu nhiệt.

📞 Gọi tư vấn theo ngành: 0909 399 174

💡 Tại sao nên mua van Bray Tri Lok®-Cx tại Ngọc Huy Dương?

Công ty TNHH Ngọc Huy Dương chuyên cung cấp thiết bị công nghiệp cho nhà máy, kỹ sư thiết kế, bộ phận bảo trì và nhà thầu dự án tại Việt Nam.

Khi tìm hiểu van bướm Bray Tri Lok®-Cx, khách hàng có thể liên hệ để được hỗ trợ:

• Tư vấn lựa chọn vật liệu, kích thước và cấp áp suất.

• Đối chiếu thông số với điều kiện vận hành thực tế.

• Tra cứu tài liệu kỹ thuật và cấu hình sản phẩm.

• Xem xét phương án tích hợp bộ truyền động.

• Xác nhận chứng từ, thời gian giao hàng và chính sách bảo hành theo đơn hàng.

🌐 www.ngochuyduong.com | ☎️ 0909 399 174 | ✉️ thach.phan@ngochuyduong.com

📞 Liên hệ – Đặt hàng và tư vấn kỹ thuật

CÔNG TY TNHH NGỌC HUY DƯƠNG

• Website: www.ngochuyduong.com

• Email: thach.phan@ngochuyduong.com

• Hotline: 0909 399 174

Để được tư vấn van bướm ba lệch tâm Bray Tri Lok®-Cx, khách hàng nên cung cấp kích thước đường ống, áp suất, nhiệt độ, lưu chất và phương thức điều khiển. Đây là cơ sở để xác định cấu hình phù hợp, đáp ứng yêu cầu kỹ thuật và an toàn của hệ thống.

🧩 Phiên bản và mã sản phẩm Bray Tri Lok®-Cx

Dòng Tri Lok®-Cx có các lựa chọn về kích thước, kiểu thân, vật liệu và vòng làm kín. Tài liệu được cung cấp không nêu danh sách đầy đủ mã đặt hàng cho từng tổ hợp cấu hình, vì vậy mã sản phẩm cụ thể cần được xác nhận theo yêu cầu kỹ thuật.

📩 Yêu cầu tra cứu mã sản phẩm: thach.phan@ngochuyduong.com

🧩 FAQ – Câu hỏi thường gặp

1. Van Bray Tri Lok®-Cx là loại van gì?

Đây là van bướm ba lệch tâm sử dụng bề mặt làm kín kim loại, được thiết kế cho các ứng dụng đóng ngắt công nghiệp có yêu cầu cao về độ kín và độ tin cậy.

2. Van có thể làm việc ở nhiệt độ bao nhiêu?

Phạm vi nhiệt độ được công bố là từ -60°C đến 400°C. Giới hạn thực tế cần được xác nhận theo vật liệu, áp suất và cấu hình.

3. Van có bị rò rỉ khi đóng kín không?

Nhà sản xuất công bố độ kín hai chiều theo EN 12266-1, Rate A. Kết quả thực tế phụ thuộc vào điều kiện thử nghiệm, cấu hình và tình trạng vận hành của van.

4. Van có phù hợp cho hệ thống dừng khẩn cấp không?

Sản phẩm được định hướng cho các ứng dụng liên quan đến an toàn và có khả năng đáp ứng SIL 3. Việc sử dụng trong hệ thống ESD cần được đánh giá theo yêu cầu an toàn chức năng của toàn hệ thống.

5. Van Bray Tri Lok®-Cx có thể bảo trì tại chỗ không?

Có. Thiết kế cho phép thay thế các bộ phận làm kín tại hiện trường theo hướng dẫn của nhà sản xuất, giúp thuận tiện cho việc bảo dưỡng và sửa chữa.
