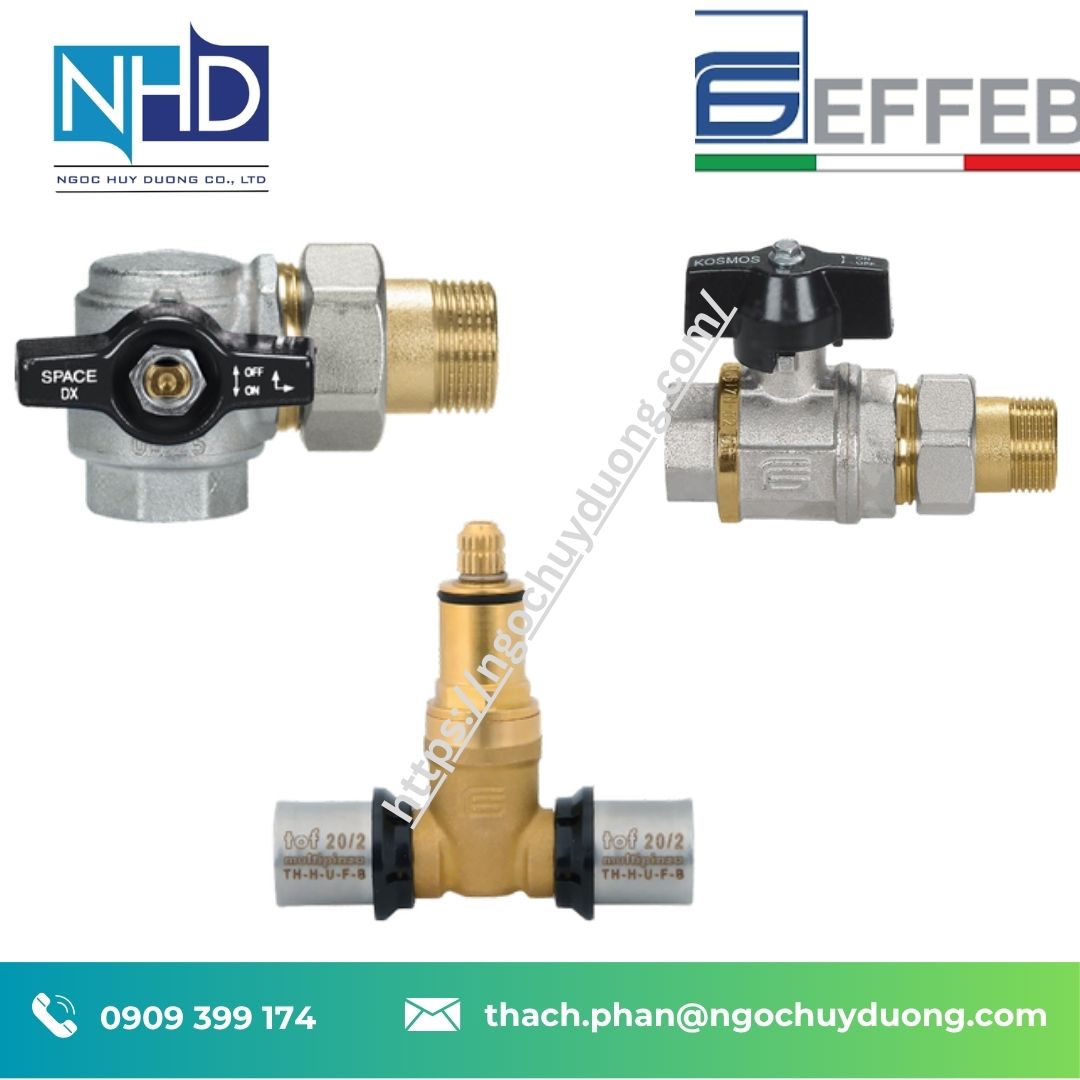

Van bi đồng EFFEBI Miniball, Miniball AL, Rolly, Incas M New, Incas Extra, Incas V Press, Space & Collettore K – Giải pháp khóa dòng cho hệ thống nước, gia nhiệt và đường ống chuyên dụng
Được phân phối chính hãng bởi Ngọc Huy Dương – Đơn vị chuyên cung cấp thiết bị công nghiệp tại Việt Nam
🌐 www.ngochuyduong.com | ☎️ 0909 399 174 | ✉️ thach.phan@ngochuyduong.com
📌 Giới thiệu tổng quan
Van bi đồng EFFEBI là nhóm van khóa được thiết kế cho nhiều loại hệ thống đường ống dân dụng và công nghiệp. Tùy từng dòng, EFFEBI cung cấp van có kích thước nhỏ gọn, van mặt bích, van âm tường, van dùng cho đường ống nhiều lớp, van tích hợp cụm chia nhánh và van chuyên dụng cho hệ thống gia nhiệt.
Trong danh mục van bi đồng của EFFEBI, các dòng Miniball, Miniball AL, Rolly, Incas M New, Incas Extra, Incas V Press, Space và Collettore K đáp ứng những nhu cầu sử dụng khác nhau. Miniball và Miniball AL phù hợp với những vị trí có không gian lắp đặt hạn chế; Rolly sử dụng kết nối mặt bích; các dòng Incas được phát triển cho lắp âm tường; Space tích hợp van bi với cụm chia nhánh dạng góc; trong khi Collettore K được thiết kế cho các cụm góp trong hệ thống gia nhiệt.
EFFEBI là nhà sản xuất van của Ý, có gần 50 năm kinh nghiệm trong lĩnh vực van bi cho hệ thống dân dụng và công nghiệp. Hãng đặt tại Bovezzo, Brescia, Italy, phát triển nhiều dòng van bằng đồng với quy trình sản xuất và kiểm tra chất lượng được kiểm soát chặt chẽ.
Đặc biệt, các sản phẩm EFFEBI được kiểm tra độ kín bằng khí nén với hệ thống điều khiển điện tử, đồng thời các dòng thuộc danh mục này được công bố đáp ứng yêu cầu của 2014/68/CE.
Ngọc Huy Dương cung cấp van bi đồng EFFEBI tại Việt Nam, hỗ trợ lựa chọn đúng dòng sản phẩm, kích thước, kiểu kết nối và thông số làm việc theo từng hệ thống.
📞 Liên hệ ngay: 0909 399 174 | ✉️ thach.phan@ngochuyduong.com – Van bi đồng EFFEBI
⚙️ Tính năng kỹ thuật nổi bật van bi đồng EFFEBI
1. Nhiều dòng sản phẩm cho từng điều kiện lắp đặt
EFFEBI không sử dụng một thiết kế duy nhất cho mọi hệ thống mà phát triển nhiều dòng van theo từng nhu cầu:

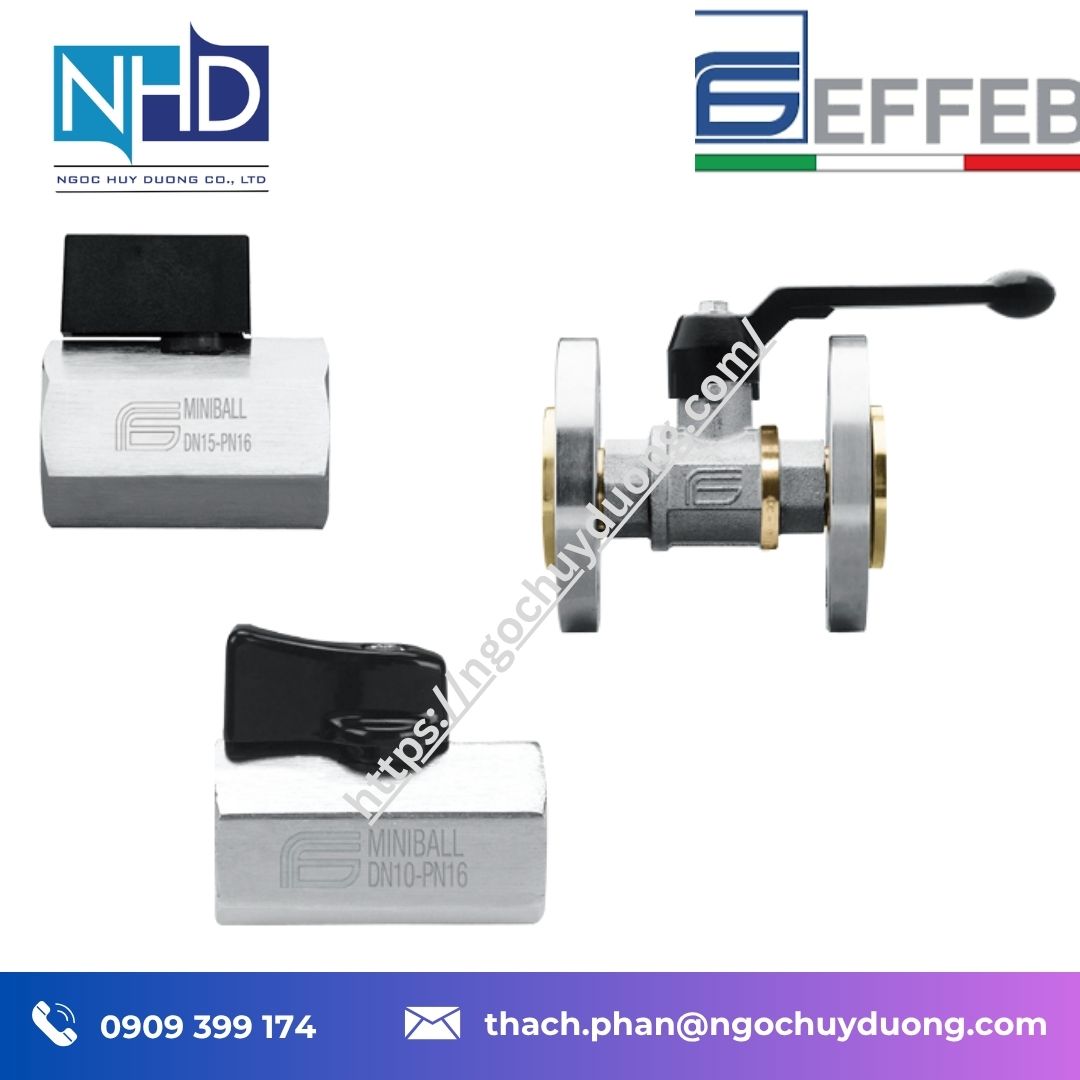

- EFFEBI Miniball: van bi nhỏ gọn, đường dẫn thu nhỏ, thích hợp nơi không gian lắp đặt hạn chế.
- EFFEBI Miniball AL: phiên bản Miniball sử dụng tay gạt bằng nhôm.
- EFFEBI Rolly: van bi kết nối mặt bích, sử dụng trong các hệ thống nước và công nghiệp.

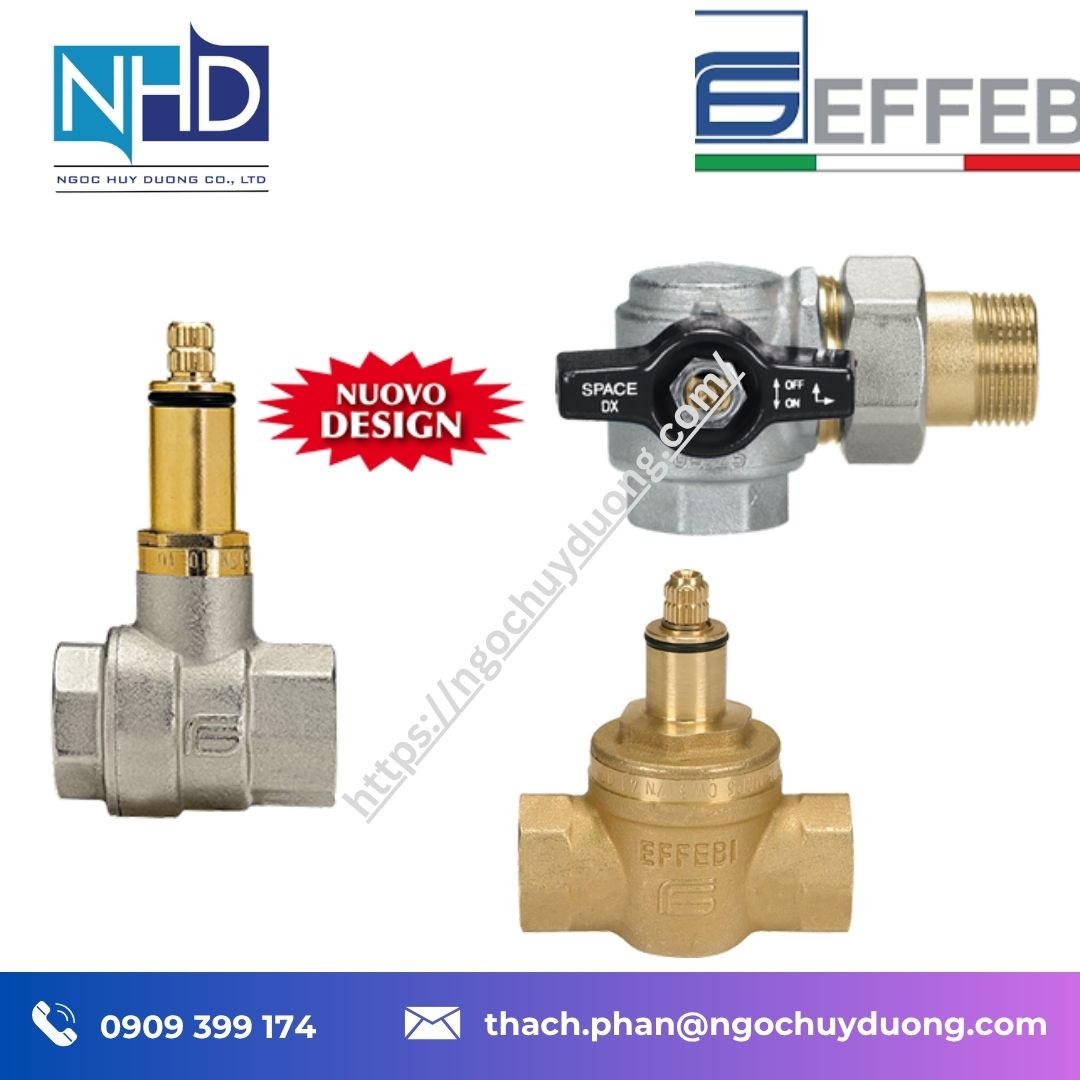

- EFFEBI Incas M New: van bi âm tường, đường dẫn thông suốt, áp suất đến 63 bar.
- EFFEBI Incas Extra: van âm tường có kết cấu cho phép bảo trì và thay thế một số bộ phận mà không cần thay toàn bộ van.
- EFFEBI Incas V Press: van âm tường dùng kết nối ép cho ống nhiều lớp.
- EFFEBI Space: van bi tích hợp cụm chia nhánh dạng góc, phù hợp hệ thống gia nhiệt và cụm góp.
- EFFEBI Collettore K: van dành cho cụm góp trong hệ thống gia nhiệt, sử dụng đầu nối đai ốc xoay.
2. Kết cấu nhỏ gọn
Miniball và Miniball AL được thiết kế với kích thước nhỏ, đường dẫn thu nhỏ và tay gạt nhỏ. Đây là lựa chọn phù hợp cho những vị trí mà không gian xung quanh đường ống bị giới hạn. EFFEBI công bố hai dòng này có dải kích thước từ 1/8″ đến 1/2″, nhiệt độ môi chất từ -10°C đến +90°C và áp suất tối đa 16 bar.
3. Đường dẫn thông suốt trên các dòng chuyên dụng
Incas M New, Incas Extra và Space sử dụng thiết kế đường dẫn thông suốt, giúp hạn chế cản trở dòng chảy khi van mở hoàn toàn. Incas Extra còn có thiết kế đặc biệt nhằm hỗ trợ bảo trì phần làm kín từ phía trên.
4. Vật liệu làm kín PTFE
Các dòng EFFEBI sử dụng PTFE nguyên sinh có độ bền cao tại vị trí làm kín bi. Với một số dòng, hệ thống làm kín trục còn được kết hợp nhiều vòng PTFE và vòng đệm cao su để tăng khả năng duy trì độ kín trong quá trình vận hành.
5. Thiết kế chuyên dụng cho bảo trì
Incas Extra nổi bật với hệ thống bảo trì từ phía trên. Thiết kế này cho phép thay thế một hoặc nhiều chi tiết khi cần mà không phải thay toàn bộ van. Hãng cũng cung cấp bộ phụ tùng gồm trục, bi và vòng làm kín để phục vụ việc bảo trì.
6. Khả năng sử dụng cho đường ống nhiều lớp
Incas V Press được phát triển cho hệ thống đường ống nhiều lớp. Hãng công bố van có thể sử dụng với các đầu nối ép dành cho ống nhiều lớp có đường kính 16, 20 và 26 mm, với các loại kìm ép tương thích được quy định trong tài liệu kỹ thuật.
7. Kiểm tra độ kín 100%
EFFEBI công bố van được kiểm tra độ kín bằng khí nén với hệ thống điều khiển điện tử trước khi xuất xưởng. Đây là một yếu tố quan trọng đối với thiết bị khóa dòng được sử dụng trong đường ống nước, gia nhiệt và các hệ thống kỹ thuật.
📧 Gửi yêu cầu tư vấn kỹ thuật: thach.phan@ngochuyduong.com
📋 Thông số kỹ thuật tiêu chuẩn van bi đồng EFFEBI
🌐 www.ngochuyduong.com | ☎️ 0909 399 174 | ✉️ thach.phan@ngochuyduong.com
| Thông số kỹ thuật | Giá trị điển hình |
|---|---|
| Thương hiệu | EFFEBI – Ý |
| Loại sản phẩm | Van bi bằng đồng |
| Miniball | Van bi nhỏ gọn, đường dẫn thu nhỏ |
| Miniball AL | Van bi nhỏ gọn, tay gạt nhôm |
| Rolly | Van bi kết nối mặt bích |
| Incas M New | Van bi âm tường, đường dẫn thông suốt |
| Incas Extra | Van bi âm tường, có khả năng bảo trì từ phía trên |
| Incas V Press | Van bi âm tường dùng đầu nối ép cho ống nhiều lớp |
| Space | Van bi tích hợp cụm chia nhánh dạng góc |
| Collettore K | Van bi cho cụm góp hệ thống gia nhiệt |
| Vật liệu chính | Đồng |
| Vật liệu làm kín | PTFE, EPDM tùy dòng |
| Kiểu kết nối | Ren, mặt bích, đầu nối ép hoặc đai ốc xoay tùy dòng |
| Nhiệt độ Miniball / Miniball AL | -10°C đến +90°C |
| Áp suất Miniball / Miniball AL | Tối đa 16 bar |
| Nhiệt độ Incas M New | -15°C đến +110°C |
| Áp suất Incas M New | 63 bar |
| Nhiệt độ Incas Extra | -15°C đến +110°C |
| Áp suất Incas Extra | PN16 tại 20°C |
| Nhiệt độ Incas V Press | -10°C đến +90°C |
| Áp suất Incas V Press | PN10 tại 20°C |
| Nhiệt độ Space | -15°C đến +90°C đối với chất lỏng |
| Áp suất Space | 40 đến 10 bar tùy kích thước |
| Nhiệt độ Collettore K | -20°C đến +130°C |
| Áp suất Collettore K | 80 bar |
| Kiểm tra độ kín | Kiểm tra bằng khí nén, điều khiển điện tử |
| Quy định áp dụng | 2014/68/CE |
Các giá trị trên được tổng hợp theo thông tin EFFEBI công bố cho từng dòng; thông số thực tế cần được xác định theo mã sản phẩm và kích thước cụ thể trước khi lựa chọn.
📞 Hỗ trợ chọn cấu hình theo yêu cầu thực tế: 0909 399 174 – Van bi đồng EFFEBI
| STT | Sản phẩm | Thông số kỹ thuật chính |
|---|---|---|
| 1 | EFFEBI Total | Van bi đồng; kiểu full bore (toàn dòng); nhiệt độ: -20 đến +130°C, đỉnh 150°C/1 giờ; khí: -20 đến +60°C; áp suất chất lỏng 40–100 bar; khí MOP5. (Effebi) |
| 2 | EFFEBI Aster | Van bi đồng; full bore; nhiệt độ -15 đến +110°C; áp suất 40 bar; ren tiêu chuẩn UNI ISO 228/1. (Effebi) |
| 3 | EFFEBI Aster ACS | Van bi đồng dùng cho hệ thống nước; full bore; nhiệt độ -15 đến +110°C; áp suất 40 bar; phù hợp hệ thống nước sạch. (Effebi) |
| 4 | EFFEBI Aster DVGW | Van bi cho nước uống; full bore; bề mặt bên trong không mạ niken; nhiệt độ -15 đến +110°C; áp suất 40 bar. (Effebi) |
| 5 | EFFEBI Aster ACS Counter | Van bi có kết nối cho đồng hồ nước; nhiệt độ -15 đến +110°C; áp suất 40 bar. (Effebi) |
| 6 | EFFEBI Aster ACS With Drain | Van bi có đầu xả/van xả; full bore; nhiệt độ -15 đến +110°C; áp suất PN40; dùng cho cấp nước, sưởi, điều hòa. (Effebi) |
| 7 | EFFEBI Comet | Van bi đồng; nhiệt độ -15 đến +110°C; áp suất 40 bar. (Effebi) |
| 8 | EFFEBI Delta | Van bi đồng; nhiệt độ -10 đến +100°C; áp suất 10–40 bar tùy kích thước. (Effebi) |
| 9 | EFFEBI Miniball | Van bi dạng nhỏ; nhiệt độ -10 đến +90°C; áp suất tối đa 16 bar. (Effebi) |
| 10 | EFFEBI Miniball AL | Van bi nhỏ, tay gạt nhôm; nhiệt độ -10 đến +90°C; áp suất tối đa 16 bar. (Effebi) |
| 11 | EFFEBI Rolly | Van bi đồng chịu áp cao; nhiệt độ -20 đến +130°C, đỉnh 150°C/1 giờ; áp suất 40–100 bar tùy kích thước. (Effebi) |
| 12 | EFFEBI Incas M New | Van bi âm tường cho nước, sưởi và vệ sinh; full bore; nhiệt độ -15 đến +110°C; áp suất 63 bar. (Effebi) |
| 13 | EFFEBI Incas Extra | Van bi âm tường; full bore; hệ thống bảo trì TOP-ENTRY; nhiệt độ -15 đến +110°C; áp suất PN16 tại 20°C. (Effebi) |
| 14 | EFFEBI Incas V Press | Van bi âm tường cho hệ thống sưởi/vệ sinh, kết nối ống đa lớp; nhiệt độ -10 đến +90°C; áp suất PN10 tại 20°C; full bore với ống đa lớp. (Effebi) |
| 15 | EFFEBI Space | Van bi đồng; nhiệt độ -15 đến +90°C; phiên bản FF có giới hạn đến +60°C; áp suất 10–40 bar, phiên bản FF MOP5. (Effebi) |
| 16 | EFFEBI Collettore K | Van bi dùng cho bộ góp/collector; nhiệt độ -20 đến +130°C; áp suất tối đa 80 bar. (Effebi) |
| 17 | EFFEBI Collettore M | Van bi bộ góp; nhiệt độ -15 đến +120°C; áp suất 40–63 bar tùy cấu hình. (Effebi) |
| 18 | EFFEBI Collettore A | Van bi bộ góp; nhiệt độ -15 đến +110°C; áp suất 40 bar. (Effebi) |
| 19 | EFFEBI Collettore O | Van bi bộ góp; nhiệt độ -15 đến +110°C; áp suất 25 bar. (Effebi) |
| 20 | EFFEBI Collettore Squadra | Van bi bộ góp dạng góc; full bore; nhiệt độ -15 đến +90°C; áp suất 40 bar; kích thước từ 1/2″ đến 1″1/4. (Effebi) |
| 21 | EFFEBI Extension | Van bi có cổ nối dài, phù hợp hệ thống nước lạnh/chilled water cần cách nhiệt; full bore; nhiệt độ -15 đến +110°C; áp suất PN25. (Effebi) |
| 22 | EFFEBI Tappy | Van bi/van xả chuyên dùng cho xả nước nồi hơi; full bore; nhiệt độ -15 đến +110°C; áp suất 40 bar; ren trong/ngoài UNI ISO 228/1. (Effebi) |
| 23 | EFFEBI Hipress | Van bi áp suất cao, lòng van thu nhỏ; dùng cho thủy lực, khí nén và công nghiệp; nhiệt độ -10 đến +80°C; áp suất tối đa 210 bar; ren trong UNI ISO 7/1. (Effebi) |
| 24 | EFFEBI Airy | Van bi chuyên cho khí nén, có chức năng xả áp phía hạ lưu; full bore; nhiệt độ 0 đến +60°C; áp suất tối đa 12 bar. (Effebi) |
| 25 | EFFEBI Airy Lock | Van bi khí nén có tay gạt khóa an toàn; full bore; nhiệt độ 0 đến +60°C; áp suất tối đa 12 bar; khóa được vị trí đóng/mở. (Effebi) |
| 26 | EFFEBI Sonda | Van bi có cổng đo M10×1 để lắp cảm biến nhiệt độ/áp suất; full bore với 3/4″×1″, reduced bore với 1″×1″; nhiệt độ -15 đến +110°C; áp suất 40 bar tại 20°C. (Effebi) |
| 27 | EFFEBI Presstige | Van bi kết nối press cho ống đồng; dùng nước nóng/lạnh, nước uống và sưởi; full bore; nhiệt độ -15 đến +120°C; áp suất PN16–PN40 tùy kích thước. (Effebi) |
| 28 | EFFEBI Hexa | Van một chiều cho hệ thống nước, sưởi và nhiệt; full bore; lắp được nhiều tư thế; nhiệt độ -5 đến +110°C khi không có hơi; áp suất 8–25 bar; áp suất mở tối thiểu 0,02 bar. (Effebi) |
| 29 | EFFEBI Clapet | Van một chiều; thân đồng DZR chống khử kẽm; full bore, lưu lượng cao; nhiệt độ -20 đến +120°C, đỉnh 130°C/1 giờ; áp suất 16 bar; ren F/F ISO 7/1. (Effebi) |
| 30 | EFFEBI Isis | Van bi đồng DZR chống khử kẽm, dùng cho nước lạnh/nước biển; full bore; nhiệt độ -15 đến +120°C; áp suất PN20–PN40, một số phiên bản PN16. (Effebi) |
| 31 | EFFEBI Isis Filtro | Van bi tích hợp bộ lọc inox, dùng cho nước có tính ăn mòn, nước lạnh và nước biển; thân DZR; nhiệt độ -15 đến +120°C; áp suất PN25, phiên bản ống đồng PN16. (Effebi) |
| 32 | EFFEBI Gladius | Van lọc Y/strainer bằng đồng DZR; lưới lọc inox AISI 316, 500 µm; dùng cho nước biển/nước lạnh và nước có tính ăn mòn; nhiệt độ -15 đến +110°C; áp suất PN25. (Effebi) |
🧱 Vật liệu & xử lý – Độ bền vượt trội van bi đồng EFFEBI
Đồng CW617N
Các dòng van EFFEBI chuyên dụng cho hệ thống nước sử dụng hợp kim đồng CW617N cho nhiều bộ phận chính. Tài liệu kỹ thuật của Incas M New công bố thân, đầu ren, trục và bi bằng CW617N với giới hạn chì Pb ≤ 2,2% theo tiêu chuẩn được nhà sản xuất dẫn chiếu.
Bề mặt bên trong không mạ niken
Incas M New được EFFEBI công bố có bề mặt bên trong không mạ niken, hướng đến các yêu cầu sử dụng trong hệ thống nước uống. Collettore K cũng có bề mặt bên trong không mạ niken theo tài liệu của hãng.
Bi van được gia công phù hợp với cơ cấu làm kín
Các thiết kế của EFFEBI sử dụng bi van kết hợp với vòng làm kín PTFE nhằm duy trì khả năng đóng kín và giảm ma sát trong quá trình xoay van.
Hệ thống làm kín DSS4®
Collettore K sử dụng hệ thống làm kín DSS4®, gồm bốn vòng làm kín dạng côn bằng PTFE có khả năng tự điều chỉnh. Thiết kế này được EFFEBI phát triển nhằm duy trì độ kín trong điều kiện áp suất cao, áp suất thấp và khi van phải thực hiện nhiều chu kỳ đóng mở.
Hệ thống làm kín đặc biệt trên Incas V Press
Incas V Press sử dụng hệ thống làm kín dạng côn dao động có khả năng tự bù khe hở. EFFEBI cho biết thiết kế này cho phép thay bộ làm kín khi cần mà không phải thay toàn bộ van và hướng đến tuổi thọ làm việc dài hơn.
🌐 www.ngochuyduong.com | ☎️ 0909 399 174 | ✉️ thach.phan@ngochuyduong.com
🔁 Tương thích – Thay thế – Mở rộng van bi đồng EFFEBI
Van bi EFFEBI có nhiều cấu hình kết nối, giúp lựa chọn phù hợp với thiết kế đường ống hiện hữu.
Miniball và Miniball AL
Hai dòng này có các cấu hình ren trong – ren trong, ren ngoài – ren trong và ren ngoài – ren ngoài, tùy mã sản phẩm. Kích thước tiêu biểu từ 1/8″ đến 1/2″.
Rolly
Rolly sử dụng mặt bích thép xoay, giúp người lắp đặt có thể điều chỉnh vị trí tương đối của van với trục đường ống. Thiết kế này thuận tiện khi lắp đặt trên hệ thống đường ống mặt bích.
Incas M New
Incas M New là van âm tường ren trong, kích thước từ 1/2″ đến 1″. EFFEBI cung cấp thêm các bộ tay điều khiển, nắp che và bộ nối dài để phù hợp với chiều sâu lắp đặt.
Incas Extra
Incas Extra sử dụng ren trong theo UNI ISO 7/1, kích thước từ 1/2″ đến 1″. Thiết kế bảo trì từ phía trên cho phép thay một số bộ phận bên trong mà không cần tháo toàn bộ thân van khỏi hệ thống.
Incas V Press
Incas V Press sử dụng đầu nối ép dành cho đường ống nhiều lớp. Hãng công bố các kích thước đầu nối Ø16, Ø20 và Ø26 mm, với loại kìm ép được quy định theo từng kích thước.
Space
Space kết hợp van bi và cụm chia nhánh dạng góc trong cùng một sản phẩm. Thiết kế này giúp giảm không gian lắp đặt và phù hợp với những cụm góp được bố trí gần nhau.
Collettore K
Collettore K sử dụng đầu nối ren trong kết hợp đai ốc xoay, phù hợp để lắp đặt trong cụm góp của hệ thống gia nhiệt. Hãng công bố các kích thước từ 1/2″ đến 1″1/4 cho cấu hình tiêu biểu.
🌐 www.ngochuyduong.com | ☎️ 0909 399 174 | ✉️ thach.phan@ngochuyduong.com
🎯 Ứng dụng thực tế van bi đồng EFFEBI
Hệ thống cấp nước
Miniball, Miniball AL, Incas M New và Incas Extra có thể được sử dụng trong các hệ thống phân phối nước, tùy theo điều kiện áp suất, nhiệt độ và kích thước đường ống. Incas M New và Incas Extra đặc biệt phù hợp với các vị trí cần lắp van âm tường.
Hệ thống gia nhiệt
Các dòng Miniball, Rolly, Incas M New, Incas Extra, Space và Collettore K đều có cấu hình phù hợp cho các ứng dụng gia nhiệt theo phạm vi làm việc của từng sản phẩm.
Space được EFFEBI xác định rõ cho hệ thống gia nhiệt và cụm góp, trong khi Collettore K được thiết kế cho các cụm góp của hệ thống gia nhiệt.
Hệ thống khí nén
Miniball và Miniball AL được EFFEBI liệt kê cho hệ thống khí nén, bên cạnh đường nước, hệ thống vệ sinh và gia nhiệt dân dụng.
Hệ thống thủy lực
Các dòng van bi EFFEBI có thể được lựa chọn cho các hệ thống thủy lực khi điều kiện môi chất, áp suất và nhiệt độ nằm trong giới hạn kỹ thuật của từng dòng.
Hệ thống đường ống nhiều lớp
Incas V Press được phát triển riêng cho hệ thống đường ống nhiều lớp, phù hợp với các ứng dụng nước, gia nhiệt và vệ sinh âm tường.
Hệ thống âm tường
Incas M New và Incas Extra là lựa chọn phù hợp cho các hệ thống cần giấu van trong tường. Cả hai dòng đều được EFFEBI xác định cho các hệ thống nước, gia nhiệt và vệ sinh.
Cụm góp và hệ thống phân phối
Space và Collettore K phù hợp với các hệ thống có cụm góp, đặc biệt khi cần thiết bị đóng mở nhỏ gọn tại từng nhánh.
Space tích hợp van bi với cụm chia nhánh dạng góc, trong khi Collettore K sử dụng đầu nối đai ốc xoay để thuận tiện khi lắp đặt vào cụm góp.
📞 Gọi tư vấn theo ngành: 0909 399 174 – Van bi đồng EFFEBI
💡 Tại sao nên mua van bi EFFEBI tại Ngọc Huy Dương?
- Hơn 15 năm kinh nghiệm trong lĩnh vực thiết bị công nghiệp.
- Cung cấp van bi đồng EFFEBI theo đúng dòng và cấu hình khách hàng yêu cầu.
- Tư vấn lựa chọn giữa Miniball, Miniball AL, Rolly, Incas M New, Incas Extra, Incas V Press, Space và Collettore K.
- Hỗ trợ lựa chọn theo kích thước đường ống, áp suất và nhiệt độ làm việc.
- Tư vấn kiểu kết nối ren, mặt bích, đầu nối ép hoặc đai ốc xoay.
- Hỗ trợ hồ sơ kỹ thuật, CO/CQ theo yêu cầu đơn hàng.
- Hỗ trợ kỹ thuật trong quá trình lựa chọn và lắp đặt.
- Hỗ trợ bảo hành và sau bán hàng trên toàn quốc.
- Phù hợp với nhu cầu của nhà máy, đơn vị thiết kế, nhà thầu EPC, đơn vị bảo trì và OEM.
EFFEBI có gần 50 năm kinh nghiệm sản xuất van bi cho lĩnh vực dân dụng và công nghiệp, với danh mục sản phẩm đa dạng từ van bi đồng, van chuyên dụng cho nước đến van công nghiệp.
🌐 www.ngochuyduong.com | ☎️ 0909 399 174 | ✉️ thach.phan@ngochuyduong.com
📞 Liên hệ – Đặt hàng / Tư vấn kỹ thuật van bi đồng EFFEBI
CÔNG TY TNHH NGỌC HUY DƯƠNG
🌐 Website: www.ngochuyduong.com
📧 Email: thach.phan@ngochuyduong.com
📞 Hotline: 0909 399 174
Để được tư vấn van bi đồng EFFEBI Miniball, Miniball AL, Rolly, Incas M New, Incas Extra, Incas V Press, Space, Collettore K hoặc các dòng van EFFEBI khác, vui lòng liên hệ Ngọc Huy Dương để được hỗ trợ lựa chọn đúng mã sản phẩm, kích thước, kiểu kết nối và điều kiện vận hành.
🧩 Phiên bản & Mã sản phẩm van bi đồng EFFEBI
EFFEBI Miniball
| Mã sản phẩm | Cấu hình | Kích thước |
| 1501 | Ren trong – ren trong, tay gạt nhỏ | 1/8″ – 1/2″ |
| 1502 | Ren ngoài – ren trong, tay gạt nhỏ | 1/8″ – 1/2″ |
| 1503 | Ren ngoài – ren ngoài, tay gạt nhỏ | 1/8″ – 1/2″ |
| 1571 | Ren trong – đầu nối, tay gạt nhỏ | 1/8″ – 1/2″ |
| 1572 | Ren ngoài – đầu nối, tay gạt nhỏ | 1/8″ – 1/2″ |
| 1592 | Ren ngoài – ren trong, tay gạt mạ crom | 1/8″ – 1/2″ |
EFFEBI Miniball có đường dẫn thu nhỏ, được phát triển cho các vị trí có không gian hạn chế. Áp suất tối đa 16 bar, nhiệt độ từ -10°C đến +90°C.
EFFEBI Miniball AL
| Mã sản phẩm | Cấu hình | Kích thước |
| 1506 | Ren trong – ren trong, tay gạt nhôm | 1/8″ – 1/2″ |
| 1507 | Ren ngoài – ren trong, tay gạt nhôm | 1/8″ – 1/2″ |
| 1508 | Ren ngoài – ren ngoài, tay gạt nhôm | 1/8″ – 1/2″ |
| 1596 | Ren trong – ren trong, tay gạt mạ crom | 1/8″ – 1/2″ |
| 1597 | Ren ngoài – ren trong, tay gạt mạ crom | 1/8″ – 1/2″ |
Miniball AL sử dụng tay gạt bằng nhôm, áp suất tối đa 16 bar, nhiệt độ từ -10°C đến +90°C.
EFFEBI Rolly
| Dòng | Cấu hình | Đặc điểm |
| Rolly | Van bi mặt bích | Mặt bích thép xoay |
| Rolly | Đường dẫn thông suốt | Kết cấu dựa trên van Total |
| Rolly | Tay gạt nhôm | Màu đen |
Rolly có nhiệt độ làm việc công bố từ -20°C đến +130°C, có thể đạt đỉnh 150°C trong một giờ, và giới hạn áp suất được EFFEBI công bố từ 100 bar đến 40 bar tùy kích thước theo danh mục sản phẩm.
EFFEBI Incas M New
| Mã sản phẩm | Cấu hình | Kích thước |
| 1640 | Van bi âm tường, ren trong – ren trong | 1/2″ – 1″ |
| K200 | Bộ tay gạt điều khiển | 1/2″ – 1″ |
| K205 | Bộ nắp mạ crom | 1/2″ – 1″ |
| K210 | Bộ núm điều khiển | 1/2″ – 1″ |
| K250 | Bộ nối dài tay điều khiển | Theo cấu hình |
Incas M New có đường dẫn thông suốt, áp suất 63 bar, nhiệt độ -15°C đến +110°C và bề mặt bên trong không mạ niken.
EFFEBI Incas Extra
| Mã sản phẩm | Cấu hình | Kích thước |
| 1684 | Van bi âm tường ren trong – ren trong | 1/2″ – 1″ |
| 1680 | Van bi âm tường có xử lý chống bám cặn | 1/2″ – 1″ |
| K200 | Bộ tay gạt | 1/2″ – 1″ |
| K205 | Bộ nắp mạ crom | 1/2″ – 1″ |
| K210 | Bộ núm điều khiển | 1/2″ – 1″ |
| K250 | Bộ nối dài | Theo cấu hình |
| K754 | Bộ trục + bi + vòng làm kín | Phụ tùng |
| K750 | Bộ trục + bi chống bám cặn + vòng làm kín | Phụ tùng |
Incas Extra có đường dẫn thông suốt, áp suất PN16 tại 20°C, nhiệt độ -15°C đến +110°C và hệ thống bảo trì từ phía trên.
EFFEBI Incas V Press
| Mã sản phẩm | Cấu hình | Kích thước |
| 1687 | Đầu nối ép cho ống nhiều lớp | Ø16 × 2 mm |
| 1687 | Đầu nối ép cho ống nhiều lớp | Ø16 × 2,25 mm |
| 1687 | Đầu nối ép cho ống nhiều lớp | Ø20 × 2 mm |
| 1687 | Đầu nối ép cho ống nhiều lớp | Ø20 × 2,25 mm |
| 1687 | Đầu nối ép cho ống nhiều lớp | Ø20 × 2,5 mm |
| 1687 | Đầu nối ép cho ống nhiều lớp | Ø26 × 3 mm |
| K200 | Bộ tay gạt | 1/2″ – 1″ |
| K205 | Bộ nắp mạ crom | 1/2″ – 1″ |
| K210 | Bộ núm điều khiển | 1/2″ – 1″ |
| K250 | Bộ nối dài | Theo cấu hình |
| K756 | Bộ làm kín hoàn chỉnh | Phụ tùng |
Incas V Press có nhiệt độ làm việc -10°C đến +90°C, áp suất PN10 tại 20°C và được thiết kế để có thể thay thế bộ làm kín khi cần.
EFFEBI Space
| Mã sản phẩm | Cấu hình | Kích thước |
| 2071R | Ren ngoài – ren trong, cụm chia nhánh bên phải, tay T đỏ | 1/2″ – 1″1/4 |
| 2071N | Ren ngoài – ren trong, cụm chia nhánh bên phải, tay T đen | 1/2″ – 1″1/4 |
| 2071B | Ren ngoài – ren trong, cụm chia nhánh bên phải, tay T xanh | 1/2″ – 1″1/4 |
| 2073R | Ren ngoài – ren trong, cụm chia nhánh bên trái, tay T đỏ | 1/2″ – 1″1/4 |
| 2073N | Ren ngoài – ren trong, cụm chia nhánh bên trái, tay T đen | 1/2″ – 1″1/4 |
| 2073B | Ren ngoài – ren trong, cụm chia nhánh bên trái, tay T xanh | 1/2″ – 1″1/4 |
| 2070G | Ren trong – ren trong, tay T vàng | 1/2″ – 1″ |
| 2070N | Ren trong – ren trong, tay T đen | 1/2″ – 1″ |
| K805N | Bộ nối dài đầu nối + vòng đệm | 3/4″ – 1″ |
Space có đường dẫn thông suốt, trục chống bật ra ngoài, vòng làm kín PTFE và hệ thống làm kín phía trên gồm 1 vòng PTFE và 2 vòng đệm cao su. Nhiệt độ đối với chất lỏng từ -15°C đến +90°C, áp suất từ 40 đến 10 bar tùy kích thước.
EFFEBI Collettore K
| Mã sản phẩm | Cấu hình | Kích thước |
| 2027N404 | Van bi cho cụm góp, đai ốc xoay, tay bướm nhôm | 1/2″ |
| 2027N405 | Van bi cho cụm góp, đai ốc xoay, tay bướm nhôm | 3/4″ |
| 2027N406 | Van bi cho cụm góp, đai ốc xoay, tay bướm nhôm | 1″ |
| 2027N407 | Van bi cho cụm góp, đai ốc xoay, tay bướm nhôm | 1″1/4 |
Collettore K có đường dẫn thông suốt, hệ thống làm kín DSS4®, thân và các chi tiết chính bằng CW617N, tay bướm bằng hợp kim nhôm. Áp suất làm việc công bố 80 bar, nhiệt độ môi chất -20°C đến +130°C.
📩 Bạn cần bảng model van bi đồng EFFEBI đầy đủ? Gửi yêu cầu: thach.phan@ngochuyduong.com
🧩 FAQ – Van bi đồng EFFEBI
1. Van EFFEBI Miniball phù hợp với vị trí nào?
Miniball và Miniball AL có kích thước nhỏ, đường dẫn thu nhỏ và được phát triển đặc biệt cho những vị trí có không gian lắp đặt hạn chế. Hai dòng này có thể sử dụng cho đường nước, hệ thống vệ sinh, gia nhiệt dân dụng, khí nén và xả bồn.
2. Incas M New và Incas Extra khác nhau như thế nào?
Cả hai đều là van bi âm tường dành cho hệ thống nước, gia nhiệt và vệ sinh. Incas M New có áp suất làm việc đến 63 bar, trong khi Incas Extra có thiết kế bảo trì từ phía trên, cho phép thay thế một số bộ phận mà không cần thay toàn bộ van. Incas Extra có áp suất PN16 tại 20°C.
3. Incas V Press dùng cho loại đường ống nào?
Incas V Press được thiết kế cho đường ống nhiều lớp, sử dụng các đầu nối ép có kích thước Ø16, Ø20 và Ø26 mm tùy cấu hình.
4. Space có gì khác so với van bi thông thường?
Space tích hợp van bi và cụm chia nhánh dạng góc trong cùng một sản phẩm. Thiết kế này giúp tiết kiệm không gian và thuận tiện khi bố trí các van gần nhau trong hệ thống gia nhiệt hoặc cụm góp.
5. Collettore K được sử dụng ở đâu?
Collettore K được thiết kế cho các cụm góp của hệ thống gia nhiệt, sử dụng đầu nối đai ốc xoay và tay bướm bằng nhôm. Dòng này có áp suất làm việc công bố đến 80 bar và nhiệt độ môi chất từ -20°C đến +130°C.
