Thiết bị đo lún GEOKON Model 4651 – Đo biên dạng lún và độ trồi chính xác
Được cung cấp bởi Ngọc Huy Dương – Đơn vị chuyên cung cấp thiết bị công nghiệp, cảm biến đo lường và giải pháp quan trắc tại Việt Nam
🌐 www.ngochuyduong.com | ☎️ 0909 399 174 | ✉️ thach.phan@ngochuyduong.com
📌 Giới thiệu tổng quan
Thiết bị đo lún GEOKON Model 4651 là hệ thống đo lún dạng dây rung, được thiết kế để xác định biên dạng lún và độ trồi theo nhiều vị trí bên dưới nền đắp, đập đất, đường giao thông, bồn chứa, kết cấu và các công trình địa kỹ thuật khác. Thiết bị sử dụng một cảm biến áp suất đặt bên trong đầu dò dạng hình trụ, nối với bình chứa chất lỏng thông qua một ống chứa chất lỏng có chiều dài lớn. Đầu dò được kéo qua đường ống chôn trong nền đất, từ đó xác định cao độ tương đối của từng vị trí so với bình chứa đặt trên nền ổn định.
Khác với hệ thống chỉ đo lún tại một điểm cố định, Model 4651 cho phép thực hiện các phép đo tại nhiều vị trí dọc theo tuyến ống. Nhờ đó, kỹ sư có thể xây dựng biên dạng lún vi sai chi tiết trên phạm vi rộng, hỗ trợ đánh giá sự phân bố lún của nền đất hoặc công trình theo chiều dài. GEOKON mô tả đây là thiết bị di động phục vụ đo biên dạng độ trồi và độ lún dưới nền đắp, đường giao thông, bồn chứa và công trình.
Nguyên lý đo dựa trên chiều cao cột chất lỏng giữa cảm biến và bình chứa đặt tại vị trí có cao độ ổn định. Cảm biến dây rung đo áp suất thủy lực tương ứng với chiều cao cột chất lỏng, từ đó xác định cao độ của vị trí đo. Cảm biến được thông hơi với khí quyển nên hạn chế ảnh hưởng của biến động áp suất khí quyển đến kết quả đo.
GEOKON là nhà sản xuất thiết bị quan trắc địa kỹ thuật của Hoa Kỳ, đặt trụ sở tại Lebanon, New Hampshire. Hãng cung cấp nhiều dòng cảm biến và hệ thống quan trắc cho đập, hầm, mái dốc, nền móng, công trình giao thông và các công trình địa kỹ thuật khác. GEOKON được đăng ký theo ISO 9001:2015.
Ngọc Huy Dương cung cấp GEOKON Model 4651 cho các dự án quan trắc lún và biến dạng nền đất, hỗ trợ lựa chọn cấu hình, chiều dài ống, thiết bị đọc và phương án thu thập dữ liệu phù hợp.
📞 Liên hệ ngay: 0909 399 174 | ✉️ thach.phan@ngochuyduong.com – Thiết bị đo lún GEOKON Model 4651
⚙️ Tính năng kỹ thuật nổi bật Thiết bị đo lún GEOKON Model 4651
- Đo biên dạng lún liên tục theo tuyến: đầu dò có thể được kéo qua đường ống chôn trong nền, cho phép thực hiện các phép đo tại nhiều vị trí.
- Độ phân giải cao: đạt 0,025% toàn thang đo, phù hợp với các ứng dụng cần theo dõi thay đổi cao độ nhỏ.
- Độ chính xác cảm biến ±0,1% toàn thang đo: đây là độ chính xác được xác lập trong điều kiện phòng thí nghiệm; độ chính xác tổng thể của hệ thống còn phụ thuộc điều kiện tại công trường.
- Dải đo tiêu chuẩn 7 m: phù hợp với nhiều hệ thống quan trắc lún nền và nền đắp.
- Ống chất lỏng được cuộn trên tang: giúp thuận tiện khi triển khai, thu hồi và bảo quản hệ thống.
- Nhiều lựa chọn thu thập dữ liệu: có thể kết hợp với các hệ thống LoRa, mạng di động, Wi-Fi, kết nối cục bộ, vệ tinh và bộ ghi đa kênh CR6.
📧 Gửi yêu cầu tư vấn kỹ thuật: thach.phan@ngochuyduong.com
📋 Thông số kỹ thuật tiêu chuẩn Thiết bị đo lún GEOKON Model 4651
| Thông số kỹ thuật | Giá trị |
|---|---|
| Model | GEOKON 4651 |
| Loại thiết bị | Thiết bị đo biên dạng lún dây rung |
| Nguyên lý đo | Áp suất thủy lực / dây rung |
| Dải đo tiêu chuẩn | 7 m |
| Độ phân giải | 0,025% F.S. |
| Độ chính xác cảm biến | ±0,1% F.S. |
| Nhiệt độ làm việc | -20°C đến +80°C |
| Chiều dài × đường kính đầu dò | 203 × 35 mm |
| Kích thước tang | 178 × 610 mm |
| Tang 4651-1 | Tối đa 130 m |
| Tang 4651-2 | 131–200 m |
| Kiểu chất lỏng | Dung dịch chống đông đã khử khí |
| Thiết bị đọc | Thiết bị đọc cầm tay / bộ phân tích dây rung |
| Thu thập dữ liệu | LoRa, mạng di động, Wi-Fi, cục bộ, vệ tinh, CR6 |
GEOKON cho biết các dải đo khác có thể được cung cấp theo yêu cầu. Độ chính xác nêu trên là độ chính xác trong phòng thí nghiệm của cảm biến, trong khi độ chính xác tổng thể phụ thuộc các yếu tố đặc thù tại vị trí lắp đặt.
🌐 www.ngochuyduong.com | ☎️ 0909 399 174 | thach.phan@ngochuyduong.com
📞 Hỗ trợ chọn cấu hình theo yêu cầu thực tế: 0909 399 174 – GEOKON Model 4651
🧱 Kết cấu & nguyên lý – Đo lún chính xác theo biên dạng

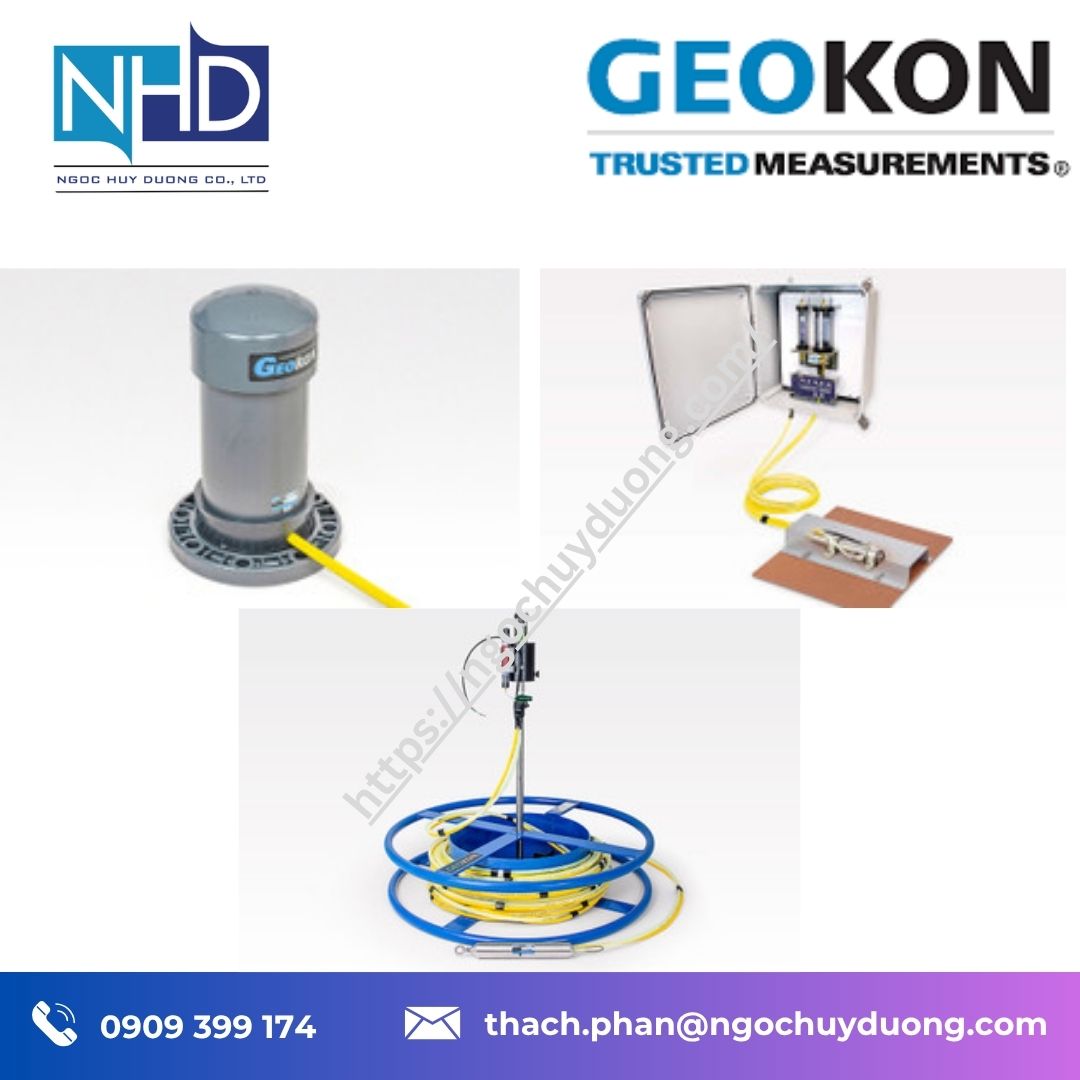

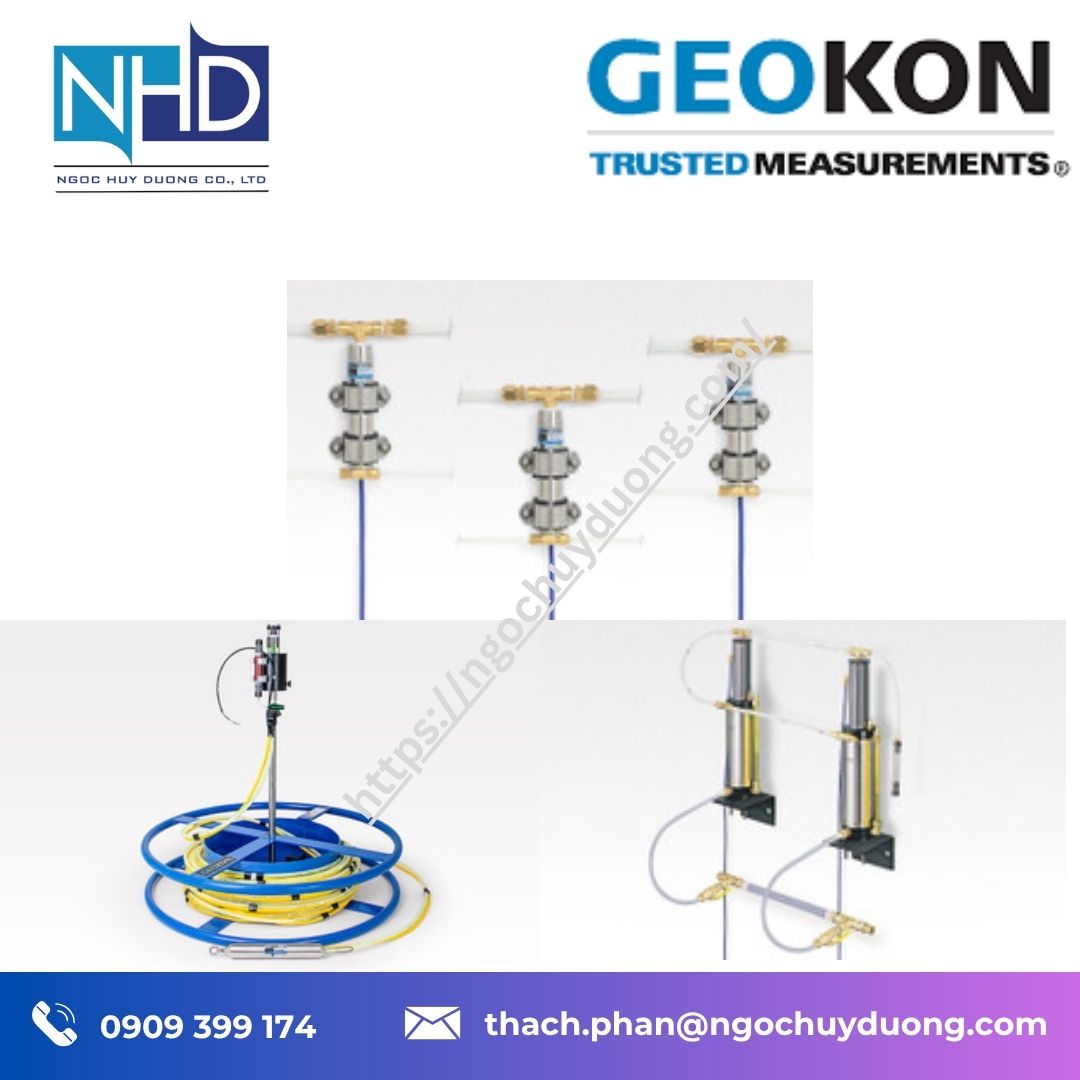

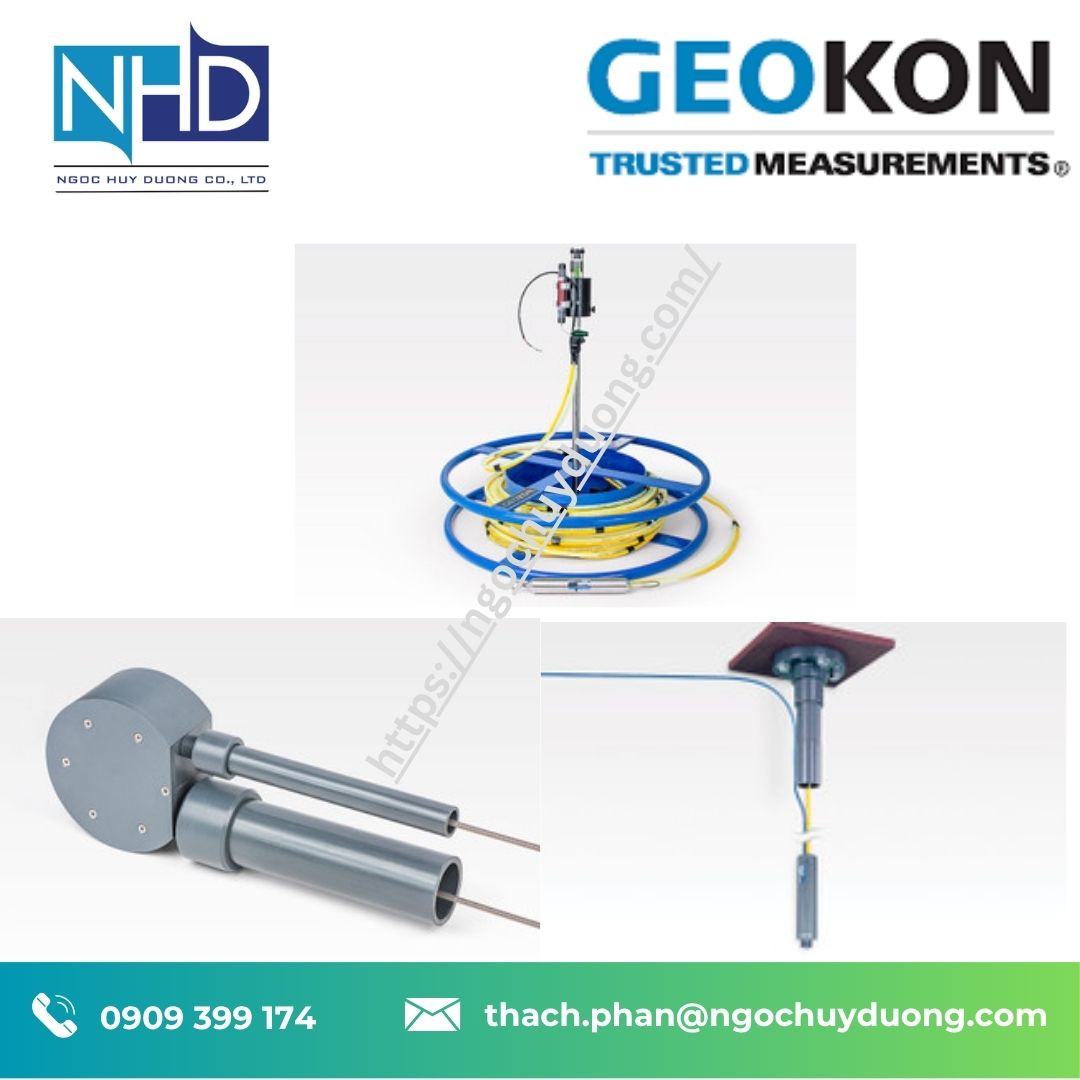

Model 4651 gồm cảm biến áp suất dây rung, đầu dò dạng hình trụ, ống chứa chất lỏng, bình chứa và tang cuốn. Đầu dò được nối với bình chứa bằng ống chứa chất lỏng. Khi đầu dò di chuyển đến các vị trí khác nhau trong đường ống, cảm biến xác định chiều cao cột chất lỏng giữa đầu dò và bình chứa đặt trên nền ổn định.
Ống chất lỏng được đánh dấu theo mét hoặc feet để hỗ trợ xác định vị trí đầu dò trong đường ống một cách chính xác và có thể lặp lại. Tang được lắp trên bệ cố định, thường đặt trên nền ổn định, trong khi đầu dò được kéo dọc theo tuyến đo.
GEOKON sử dụng dung dịch chống đông đã khử khí trong hệ thống. Khi triển khai, cần đảm bảo không có bọt khí trong ống chất lỏng, vì bọt khí có thể làm giảm độ chính xác của phép đo. Tang cũng cần được bố trí cao hơn các điểm trên tuyến ống để đảm bảo điều kiện thủy lực phù hợp.
🔁 Tương thích – Kết nối – Mở rộng GEOKON Model 4651
Model 4651 có thể được sử dụng với thiết bị đọc cầm tay và bộ phân tích dây rung khi thực hiện đo thủ công. Đối với các dự án cần thu thập dữ liệu, GEOKON liệt kê khả năng tương thích với các giải pháp ghi dữ liệu qua LoRa, mạng di động, Wi-Fi, kết nối cục bộ, vệ tinh và bộ ghi đa kênh CR6.
Hệ thống cũng có thể sử dụng ròng rọc đầu cuối Model 4651-3 trong một số phương án lắp đặt. Khi sử dụng đường ống có đầu bịt, ròng rọc và dây kéo hồi cho phép kéo và định vị đầu dò từ phía tang cuốn.
🎯 Ứng dụng thực tế Thiết bị đo lún GEOKON Model 4651
GEOKON Model 4651 phù hợp với các công trình cần xác định biên dạng lún hoặc độ trồi tại nhiều vị trí, gồm:
- Nền đắp: theo dõi sự phân bố lún dọc theo nền.
- Đập đất và công trình đất: đánh giá biến dạng cao độ theo tuyến.
- Đường giao thông: kiểm tra lún của nền đường và khu vực xử lý nền.
- Bồn chứa: theo dõi lún vi sai dưới khu vực móng bồn.
- Công trình xây dựng: đo chênh lệch cao độ giữa các vị trí trên kết cấu.
- Quan trắc phía trên khu vực thi công hầm: theo dõi lún bề mặt phát sinh trong quá trình đào hầm.
- Nghiên cứu địa kỹ thuật: thu thập dữ liệu biên dạng lún trên phạm vi rộng.
Ưu điểm quan trọng của Model 4651 là khả năng thực hiện nhiều phép đo tại các khoảng cách gần nhau, từ đó tạo ra biên dạng lún vi sai chi tiết thay vì chỉ có một giá trị lún tại một điểm.
📞 Gọi tư vấn theo ngành: 0909 399 174 – GEOKON Model 4651
💡 Tại sao nên mua GEOKON Model 4651 tại Ngọc Huy Dương?
- Hơn 15 năm kinh nghiệm trong lĩnh vực thiết bị công nghiệp và đo lường.
- Tư vấn lựa chọn hệ thống đo lún theo chiều dài tuyến và điều kiện công trình.
- Hỗ trợ lựa chọn đầu dò, tang cuốn, đường ống và phụ kiện kéo.
- Tư vấn thiết bị đọc và phương án thu thập dữ liệu phù hợp.
- Cam kết sản phẩm chính hãng, hỗ trợ hồ sơ kỹ thuật và chứng từ theo yêu cầu.
- Hỗ trợ kỹ thuật cho chủ đầu tư, đơn vị EPC, nhà thầu và kỹ sư địa kỹ thuật.
- Hỗ trợ sau bán hàng trên toàn quốc.
🌐 www.ngochuyduong.com | ☎️ 0909 399 174 | ✉️ thach.phan@ngochuyduong.com
📞 Liên hệ – Đặt hàng / Tư vấn kỹ thuật GEOKON Model 4651
CÔNG TY TNHH NGỌC HUY DƯƠNG
🌐 Website: www.ngochuyduong.com
📧 Email: thach.phan@ngochuyduong.com
📞 Hotline: 0909 399 174
Để được tư vấn Thiết bị đo lún GEOKON Model 4651, vui lòng liên hệ Ngọc Huy Dương để được hỗ trợ lựa chọn chiều dài hệ thống, cấu hình tang cuốn, thiết bị đọc và phương án lắp đặt phù hợp.
🧩 Phiên bản & Mã sản phẩm GEOKON Model 4651
Model chính: GEOKON 4651 – Settlement Profiler (VW)
Các cấu hình tang cuốn được GEOKON công bố gồm:
- GEOKON 4651-1: tang chứa ống chất lỏng tối đa 130 m.
- GEOKON 4651-2: tang chứa ống chất lỏng từ 131 đến 200 m.
- GEOKON 4651-3: ròng rọc đầu cuối dùng cho phương án lắp đặt phù hợp.
Dải đo tiêu chuẩn của Model 4651 là 7 m, đồng thời GEOKON cho phép cung cấp các dải khác theo yêu cầu.
📩 Bạn cần bảng model GEOKON Model 4651 đầy đủ? Gửi yêu cầu: thach.phan@ngochuyduong.com
🧩 FAQ – Thiết bị đo lún GEOKON Model 4651
1. GEOKON Model 4651 dùng để đo gì?
Model 4651 dùng để đo biên dạng lún và độ trồi tại nhiều vị trí dưới nền đắp, đường giao thông, bồn chứa, công trình và các kết cấu địa kỹ thuật.
2. Model 4651 hoạt động theo nguyên lý nào?
Đầu dò chứa cảm biến áp suất được nối với bình chứa bằng ống chất lỏng. Khi đầu dò được di chuyển đến các vị trí khác nhau, cảm biến đo chiều cao cột chất lỏng giữa đầu dò và bình chứa để xác định cao độ tương đối.
3. Dải đo tiêu chuẩn của Model 4651 là bao nhiêu?
Dải đo tiêu chuẩn là 7 m, các dải khác có thể được cung cấp theo yêu cầu.
4. Model 4651 có thể đo trên tuyến dài không?
Có. Model 4651 sử dụng ống chất lỏng được cuộn trên tang; cấu hình 4651-1 có sức chứa tối đa 130 m và 4651-2 từ 131 đến 200 m theo trang sản phẩm hiện hành của GEOKON.
5. Model 4651 có thể kết nối hệ thống thu thập dữ liệu không?
Có. GEOKON liệt kê các phương án thu thập dữ liệu tương thích gồm LoRa, mạng di động, Wi-Fi, kết nối cục bộ, vệ tinh và bộ ghi đa kênh CR6; ngoài ra có thể sử dụng thiết bị đọc cầm tay và bộ phân tích dây rung.
