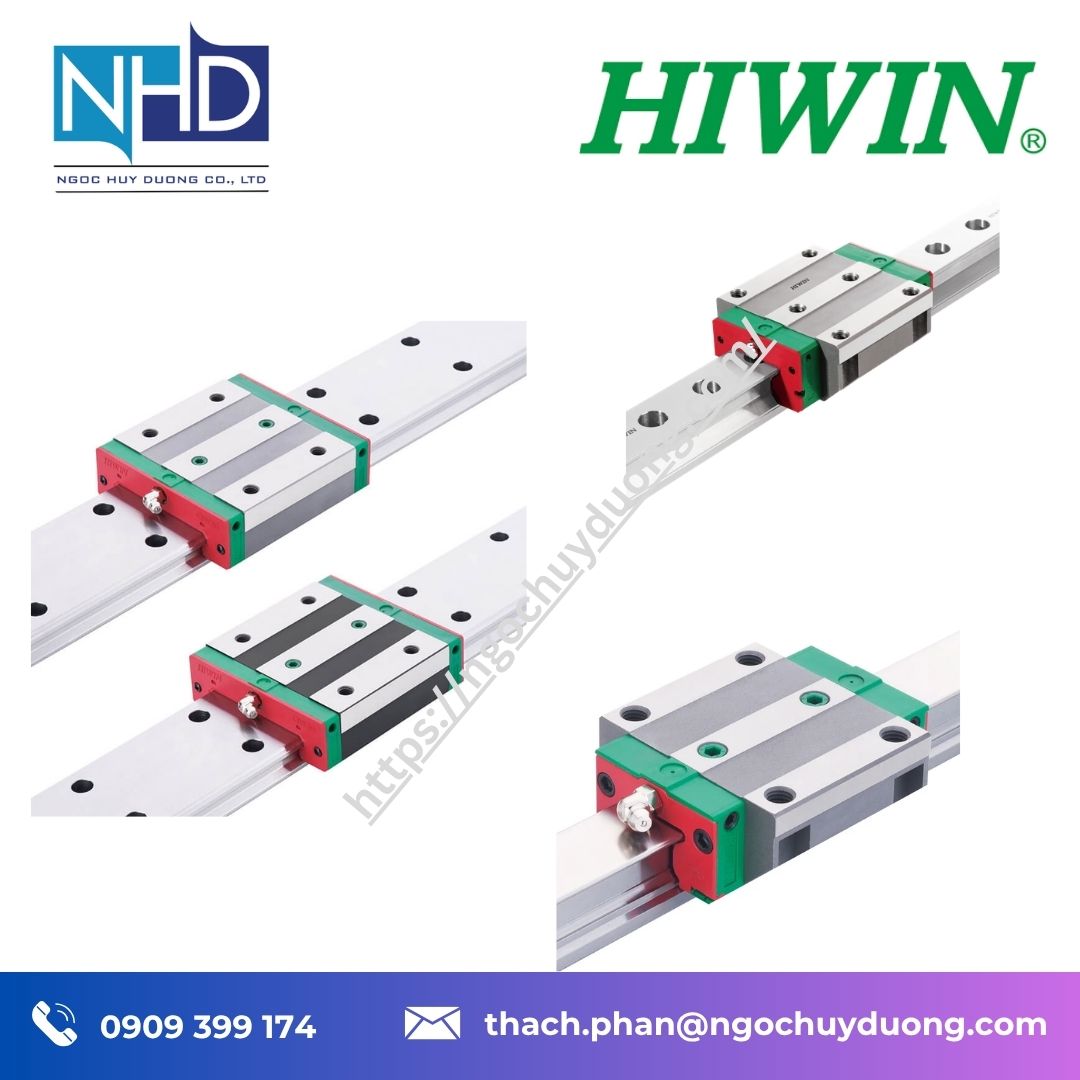

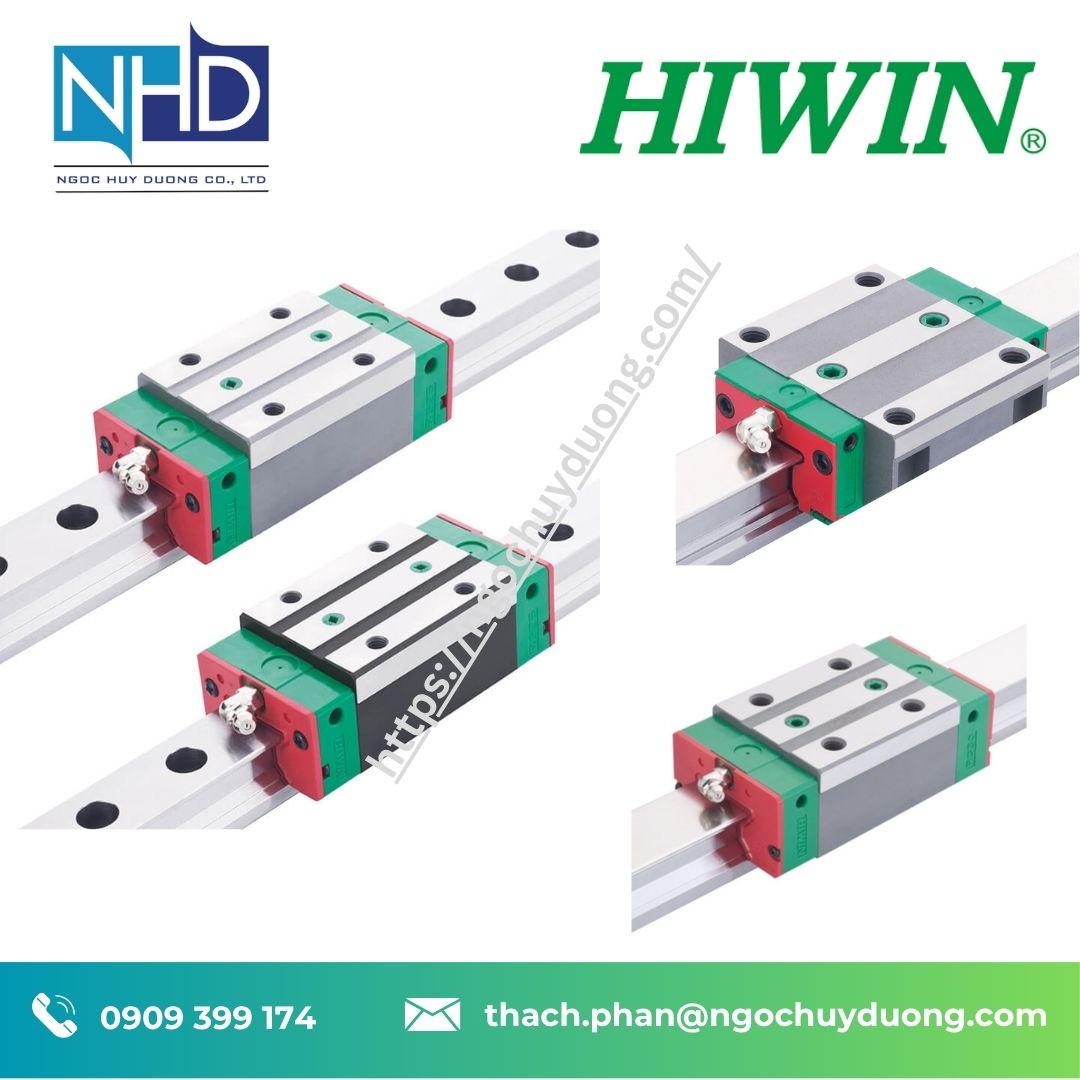

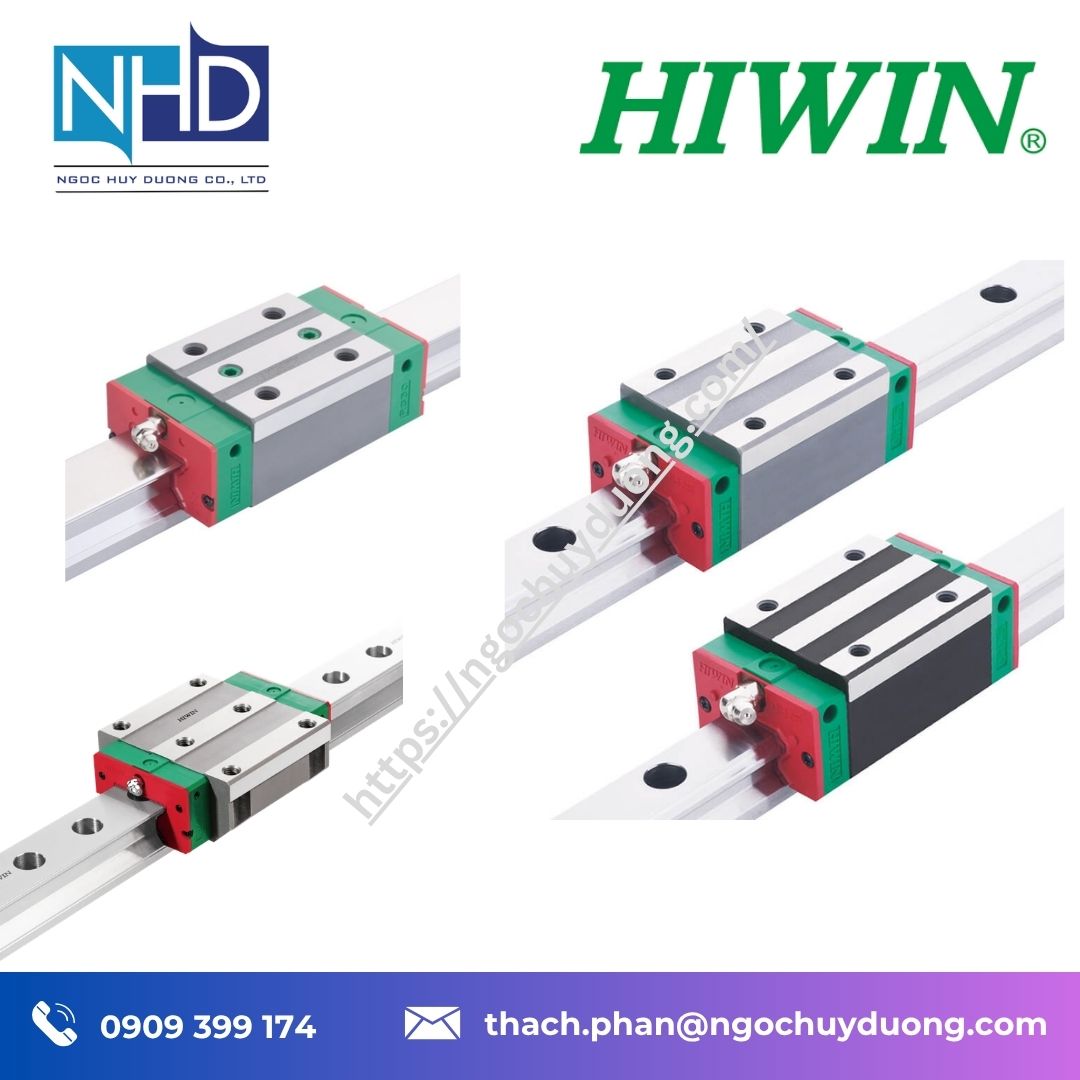

Ray dẫn hướng tuyến tính HIWIN CG RG CRG – Giải pháp chống mô-men, độ cứng cao cho máy CNC và gia công chính xác

Được phân phối bởi Ngọc Huy Dương – Đơn vị chuyên cung cấp thiết bị công nghiệp, tự động hóa và truyền động chính xác tại Việt Nam
🌐 www.ngochuyduong.com | ☎️ 0909 399 174 | ✉️ thach.phan@ngochuyduong.com

📌 Giới thiệu tổng quan

Ray dẫn hướng tuyến tính HIWIN CG, RG, CRG là nhóm sản phẩm được phát triển cho các cơ cấu chuyển động yêu cầu độ cứng cao, tải lớn, khả năng chống mô-men và độ ổn định khi gia công. Trong đó, CG Series sử dụng bi thép và tập trung vào khả năng chống mô-men; RG Series sử dụng con lăn để đạt độ cứng và tải trọng rất cao; còn CRG Series kế thừa ưu điểm của RG và bổ sung dải che ray, giúp tăng khả năng bảo vệ ray trong môi trường có bụi, phoi và tạp chất.

Theo danh mục chính thức của HIWIN, các dòng Linear Guideway được thiết kế với độ chính xác định vị cao, tuổi thọ dài, chuyển động tốc độ cao với lực dẫn động thấp, khả năng chịu tải theo nhiều hướng, lắp đặt thuận tiện và kết cấu bôi trơn đơn giản.

Ba dòng CG, RG và CRG đặc biệt phù hợp cho máy công cụ, trung tâm gia công, máy mài, máy tiện, máy phay, máy ép phun, máy CNC cắt nặng và các hệ thống cần độ cứng vững cao.

Ngọc Huy Dương cung cấp ray dẫn hướng tuyến tính HIWIN CG, RG, CRG chính hãng, hỗ trợ lựa chọn kích thước ray, con trượt và cấu hình phù hợp với từng máy.

📞 Liên hệ ngay: 0909 399 174 | ✉️ thach.phan@ngochuyduong.com – HIWIN CG RG CRG

⚙️ Tính năng kỹ thuật nổi bật Ray dẫn hướng tuyến tính HIWIN CG RG CRG

• CG Series – khả năng chống mô-men cao: kết cấu bốn dãy bi với góc tiếp xúc 45°, chịu tải theo bốn hướng và tăng đáng kể khả năng chống mô-men so với thiết kế thông thường. HIWIN công bố mức tăng khả năng chống mô-men lên đến 200%.
• RG Series – độ cứng và tải trọng cao: sử dụng con lăn với dạng tiếp xúc đường, góc tiếp xúc 45°, tạo độ cứng cao theo bốn hướng và phù hợp cho gia công nặng. Độ cứng hướng kính tối đa được HIWIN công bố lên đến 5.412 N/µm, tải tĩnh tối đa 572 kN.
• CRG Series – con lăn có dải che ray: kết hợp độ cứng, tải trọng cao của dòng RG với dải che phủ trên ray, tăng khả năng bảo vệ bề mặt ray trước bụi và phoi gia công.
• Tải đều theo bốn hướng: kết cấu tiếp xúc được thiết kế để chịu tải từ nhiều phương, phù hợp với cơ cấu máy chịu tải phức tạp.
• Phù hợp gia công chính xác: độ cứng cao giúp hạn chế biến dạng của cụm dẫn hướng khi máy chịu tải lớn, hỗ trợ duy trì độ chính xác chuyển động.

📧 Gửi yêu cầu tư vấn kỹ thuật: thach.phan@ngochuyduong.com

📋 Thông số kỹ thuật tiêu chuẩn Ray dẫn hướng tuyến tính HIWIN CG RG CRG

🌐 www.ngochuyduong.com | ☎️ 0909 399 174 | thach.phan@ngochuyduong.com

Lưu ý: kích thước, tải trọng động, tải trọng tĩnh, chiều dài ray, cấp chính xác và độ tiền ép phụ thuộc từng mã sản phẩm cụ thể. Cần lựa chọn theo tải trọng và điều kiện vận hành thực tế.

📞 Hỗ trợ chọn cấu hình theo yêu cầu thực tế: 0909 399 174 – HIWIN CG RG CRG

Hiwin CGH15CA
Hiwin CGH20CA
Hiwin CGH20HA
Hiwin CGH25CA
Hiwin CGH25HA
Hiwin CGH30CA
Hiwin CGH30HA
Hiwin CGH35CA
Hiwin CGH35HA
Hiwin CGH45CA
Hiwin CGH45HA
Hiwin CGW15CA
Hiwin CGW20CA
Hiwin CGW20HA
Hiwin CGW25CA
Hiwin CGW25HA
Hiwin CGW30CA
Hiwin CGW30HA
Hiwin CGW35CA
Hiwin CGW35HA
Hiwin CGW45CA
Hiwin CGW45HA
Hiwin CGW15CC
Hiwin CGW20CC
Hiwin CGW20HC
Hiwin CGW25CC

🧱 Vật liệu & kết cấu – Độ bền cao HIWIN CG RG CRG

CG Series sử dụng bi thép làm phần tử lăn, với bốn dãy bi bố trí theo góc tiếp xúc 45°. Thiết kế này tạo khả năng chịu tải theo bốn hướng đồng thời tăng khả năng chống mô-men, phù hợp cho các cơ cấu máy thường xuyên chịu tải lệch tâm hoặc mô-men xoắn. HIWIN cũng trang bị dải che ray cho CG nhằm tăng khả năng bảo vệ khu vực ray.

RG Series sử dụng con lăn thay cho bi. Dạng tiếp xúc đường giữa con lăn và bề mặt ray tạo độ cứng cao hơn, đặc biệt phù hợp với máy công cụ và các ứng dụng gia công nặng.

CRG Series sử dụng cấu trúc con lăn tương tự RG nhưng bổ sung dải che phủ ray. Đây là lựa chọn phù hợp khi hệ thống vừa yêu cầu độ cứng cao vừa cần tăng khả năng bảo vệ ray trong môi trường gia công có nhiều phoi.

🌐 www.ngochuyduong.com | ☎️ 0909 399 174 | thach.phan@ngochuyduong.com

🔁 Tương thích – Thay thế – Mở rộng Ray dẫn hướng tuyến tính HIWIN CG RG CRG

Ba dòng CG, RG và CRG cho phép kỹ sư lựa chọn cấu hình theo đặc điểm tải của từng máy.

CG phù hợp khi yêu cầu chính là khả năng chống mô-men cao; RG thích hợp cho hệ thống cần độ cứng và tải trọng rất lớn; trong khi CRG được ưu tiên khi cần kết hợp độ cứng cao với khả năng bảo vệ ray tốt hơn.

Khi thay thế ray dẫn hướng đang sử dụng, cần kiểm tra kích thước ray, kiểu con trượt, khoảng cách lỗ bắt vít, tải trọng, cấp chính xác, độ tiền ép, chiều dài ray và không gian lắp đặt. Không nên lựa chọn chỉ dựa trên kích thước danh nghĩa.

🌐 www.ngochuyduong.com | ☎️ 0909 399 174 | thach.phan@ngochuyduong.com

🎯 Ứng dụng thực tế Ray dẫn hướng tuyến tính HIWIN CG RG CRG

Các dòng ray dẫn hướng này được HIWIN định hướng cho nhiều ứng dụng cơ khí và gia công chính xác:

• Máy mài
• Máy phay
• Máy tiện
• Máy khoan
• Trung tâm gia công
• Máy gia công tia lửa điện
• Máy doa
• Máy cắt dây
• Máy CNC gia công nặng
• Máy ép phun
• Máy công cụ cỡ lớn
• Thiết bị đo lường chính xác
• Máy chế biến gỗ
• Thiết bị vận chuyển

CG Series được HIWIN liệt kê cho các ứng dụng như máy mài, phay, tiện, khoan, trung tâm gia công, gia công tia lửa điện, máy doa, cắt dây, thiết bị đo lường và máy vận chuyển. RG và CRG được ứng dụng trong máy CNC, máy gia công nặng, máy mài CNC, máy ép phun và máy công cụ dạng giàn lớn.

📞 Gọi tư vấn theo ngành: 0909 399 174 – HIWIN CG RG CRG

💡 Tại sao nên mua HIWIN CG RG CRG tại Ngọc Huy Dương?

• Hơn 15 năm kinh nghiệm trong lĩnh vực thiết bị công nghiệp.
• Cung cấp sản phẩm HIWIN chính hãng, nguồn gốc rõ ràng.
• Hỗ trợ lựa chọn giữa ray bi CG và ray con lăn RG/CRG.
• Tư vấn cấu hình theo tải trọng, mô-men và điều kiện gia công.
• Hỗ trợ kỹ thuật trong quá trình lựa chọn và thay thế.
• Dịch vụ sau bán hàng trên toàn quốc.
• Phù hợp cho nhà máy, OEM, đơn vị EPC và kỹ sư thiết kế máy.

🌐 www.ngochuyduong.com | ☎️ 0909 399 174 | thach.phan@ngochuyduong.com

📞 Liên hệ – Đặt hàng / Tư vấn kỹ thuật HIWIN CG RG CRG

CÔNG TY TNHH NGỌC HUY DƯƠNG
🌐 Website: www.ngochuyduong.com
📧 Email: thach.phan@ngochuyduong.com
📞 Hotline: 0909 399 174

Để được tư vấn ray dẫn hướng tuyến tính HIWIN CG, RG, CRG, vui lòng cung cấp tải trọng, tốc độ, hành trình, mô-men tác động và kích thước lắp đặt. Ngọc Huy Dương sẽ hỗ trợ lựa chọn dòng và mã phù hợp.

🧩 Phiên bản & Mã sản phẩm Ray dẫn hướng tuyến tính HIWIN CG RG CRG

Theo danh mục sản phẩm chính thức của HIWIN:

• HIWIN CG Series – Ray dẫn hướng bi chống mô-men, có dải che ray.
• HIWIN RG Series – Ray dẫn hướng con lăn độ cứng cao.
• HIWIN CRG Series – Ray dẫn hướng con lăn độ cứng cao, có dải che ray.

📩 Bạn cần bảng model HIWIN CG RG CRG đầy đủ? Gửi yêu cầu: thach.phan@ngochuyduong.com

🧩 FAQ

1. HIWIN CG Series phù hợp với trường hợp nào?
CG phù hợp với các cơ cấu cần khả năng chống mô-men cao, đặc biệt trong máy công cụ và thiết bị gia công chính xác.

2. RG và CG khác nhau như thế nào?
CG sử dụng bi thép và tập trung vào khả năng chống mô-men, trong khi RG sử dụng con lăn để đạt độ cứng và khả năng chịu tải rất cao.

3. CRG có ưu điểm gì so với RG?
CRG bổ sung dải che ray, giúp tăng khả năng bảo vệ khu vực ray khỏi bụi và phoi trong quá trình vận hành.

4. RG Series có phù hợp gia công nặng không?
Có. HIWIN định hướng RG cho CNC, máy gia công nặng, máy mài CNC, máy ép phun và máy công cụ dạng giàn lớn.

5. Nên chọn CG, RG hay CRG?
Nếu ưu tiên chống mô-men, có thể xem xét CG; nếu ưu tiên độ cứng và tải trọng cao, RG là lựa chọn phù hợp; nếu cần thêm khả năng bảo vệ ray, nên xem xét CRG. Việc chọn mã cụ thể vẫn cần dựa trên tải, tốc độ, hành trình và điều kiện lắp đặt.
