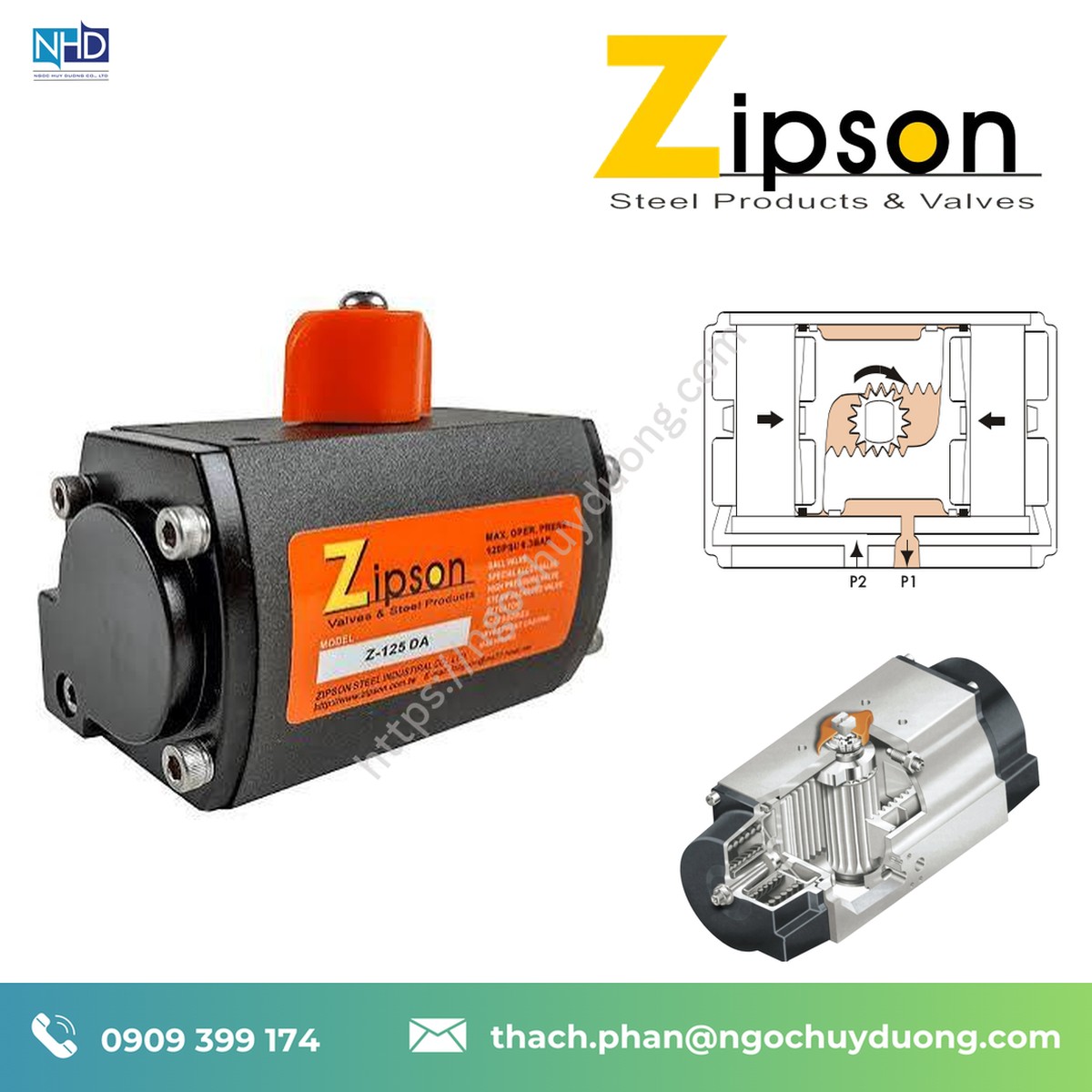

Bộ truyền động khí nén tác động kép Zipson Z-250 DA – Tích hợp van tự động trong dây chuyền công nghiệp

Trong hệ thống đường ống công nghiệp, tự động hóa van giúp điều khiển dòng môi chất theo trình tự vận hành và hỗ trợ giám sát trạng thái từ xa. Để triển khai giải pháp phù hợp, bộ truyền động cần được lựa chọn dựa trên mô-men xoắn của van, áp suất khí nén, kiểu kết nối và phương án điều khiển.

Zipson Z-250 DA là bộ truyền động khí nén tác động kép thuộc dòng Z-Series. Thiết bị sử dụng khí nén để tạo chuyển động cho cả hai chiều đóng và mở, có thể được xem xét để lắp với các loại van quay tương thích trong hệ thống tự động hóa.

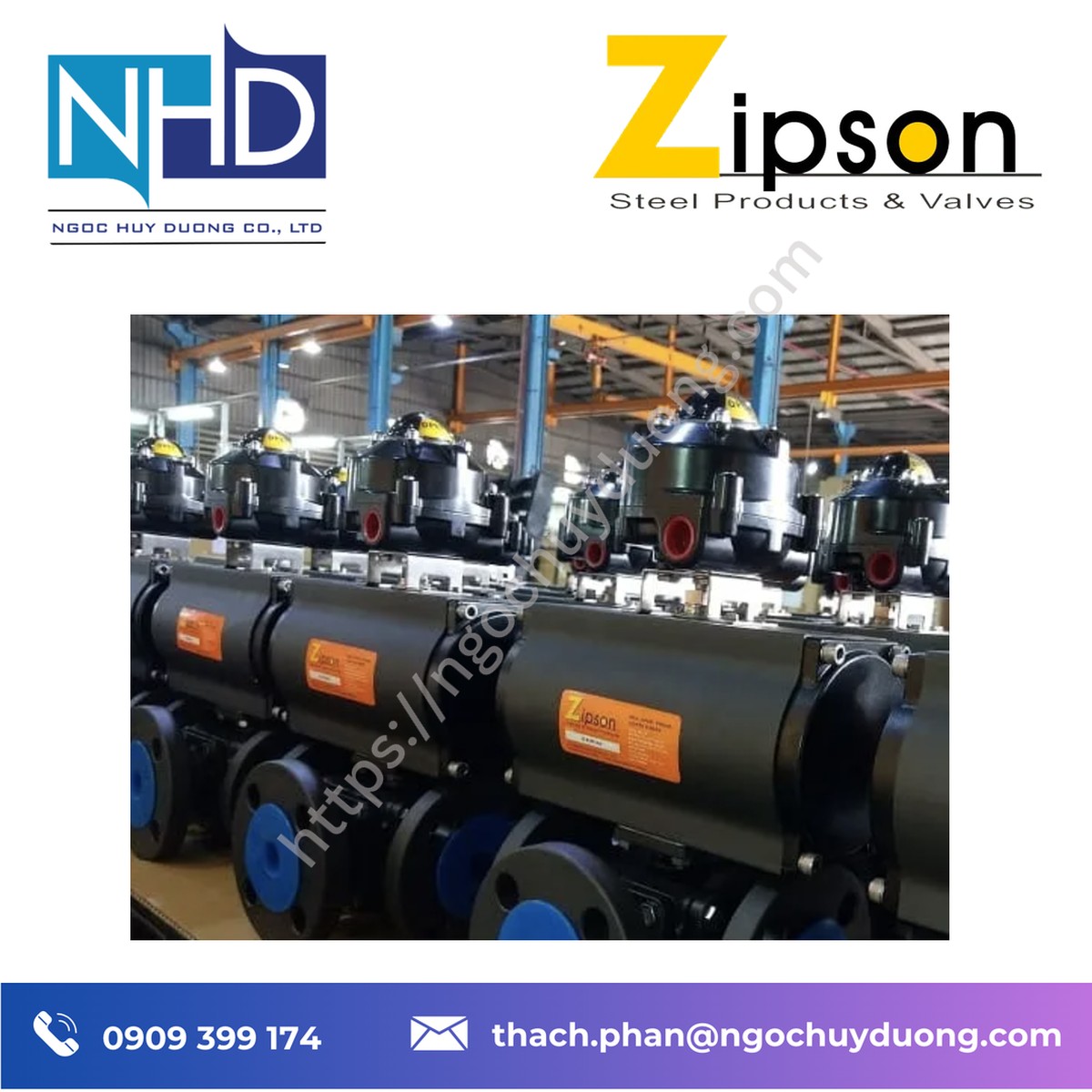

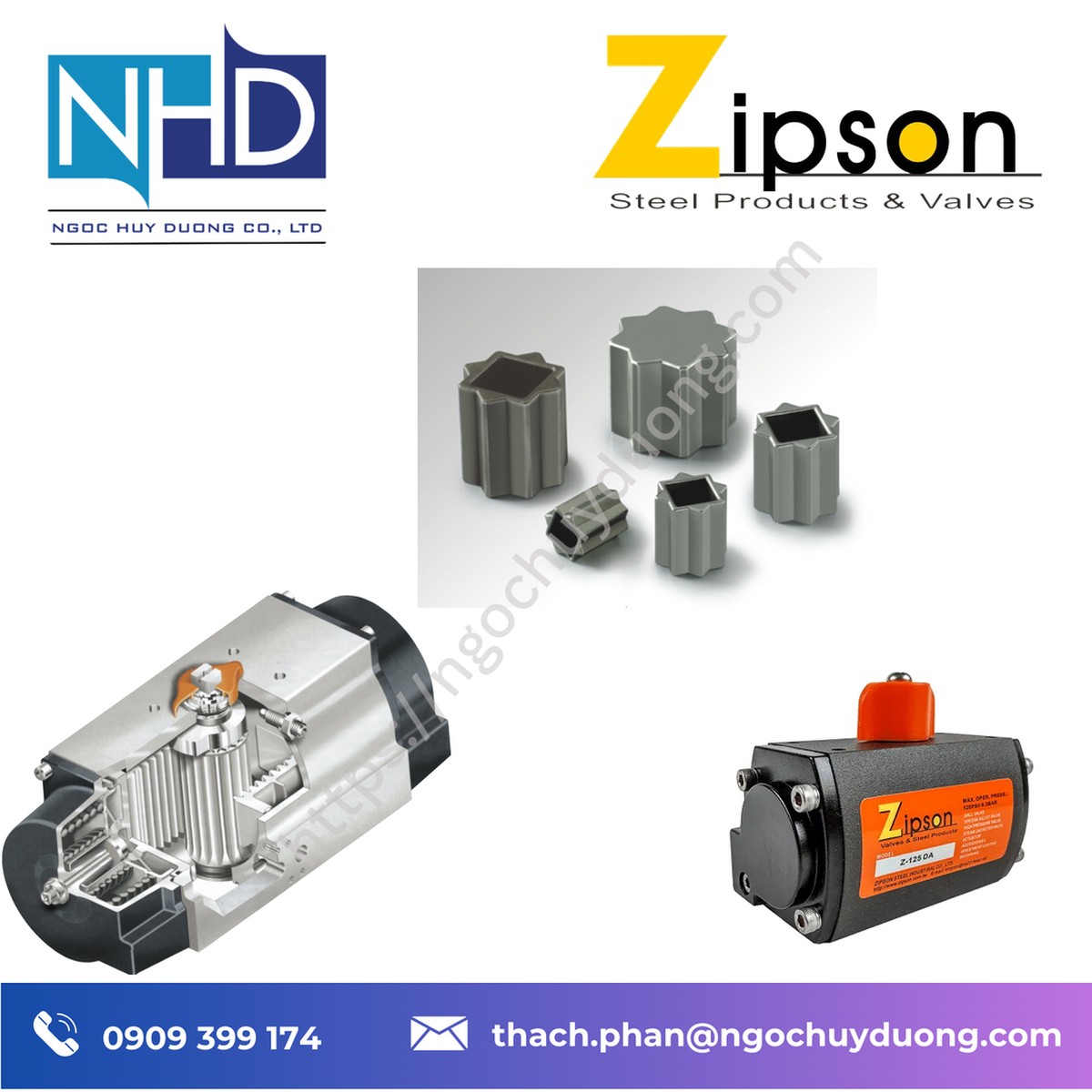

Zipson cung cấp bộ truyền động cùng các phụ kiện phục vụ lắp đặt và điều khiển van, gồm van điện từ, hộp công tắc giới hạn hành trình, bộ định vị điện-khí và phụ kiện lắp ghép tùy cấu hình. Việc lựa chọn phụ kiện cần dựa trên yêu cầu điều khiển thực tế thay vì mặc định tất cả đều đi kèm bộ truyền động.

Ngọc Huy Dương hỗ trợ tiếp nhận thông số ứng dụng và tư vấn lựa chọn thiết bị theo yêu cầu của hệ thống.
