Cảm biến đo vị trí tuyến tính TURCK LI600P0-Q25LM0-ELIU5X3-H1151 – Tối ưu giám sát chuyển động công nghiệp

Ngọc Huy Dương hỗ trợ doanh nghiệp lựa chọn thiết bị đo lường và tự động hóa theo yêu cầu của máy móc, dây chuyền sản xuất và hệ thống điều khiển.

🌐 www.ngochuyduong.com | ☎️ 0909 399 174 | ✉️ thach.phan@ngochuyduong.com

1. Giới thiệu sản phẩm

Cảm biến đo vị trí tuyến tính TURCK LI600P0-Q25LM0-ELIU5X3-H1151 là giải pháp đo vị trí theo nguyên lý cảm ứng, được thiết kế để theo dõi vị trí của phần tử định vị trong dải đo 600 mm. Tín hiệu đo có thể được sử dụng trong các chương trình điều khiển để giám sát hành trình, xác định vị trí cơ cấu và hỗ trợ đồng bộ chuyển động.

Trong các hệ thống sản xuất tự động, việc phản hồi vị trí giúp bộ điều khiển xác định cơ cấu đang ở đâu so với hành trình dự kiến. Khi được tích hợp đúng cách, cảm biến có thể hỗ trợ phát hiện sai lệch chuyển động, giám sát trạng thái và cải thiện khả năng kiểm soát quá trình.

Model tham chiếu có độ phân giải 16 bit, đầu ra analog 0–10 V và 4–20 mA, nguồn cấp 15–30 VDC cùng đầu nối M12 × 1 loại 5 chân. Cảm biến sử dụng kết cấu profile và nguyên lý đo không tiếp xúc, thích hợp để xem xét trong các ứng dụng đo hành trình tuyến tính.

TURCK là thương hiệu có nguồn gốc từ Đức, hoạt động trong lĩnh vực cảm biến và tự động hóa công nghiệp. Khi lựa chọn thiết bị, cần dựa trên dữ liệu kỹ thuật của đúng mã sản phẩm, không chỉ dựa vào tên dòng hoặc hình dáng bên ngoài.

Ngọc Huy Dương hỗ trợ tư vấn lựa chọn, kiểm tra mã hàng và cung cấp thông tin sản phẩm theo yêu cầu. Chứng từ CO/CQ, tình trạng hàng và điều kiện bảo hành cần được xác nhận cụ thể theo đơn hàng.

Liên hệ: 0909 399 174 | thach.phan@ngochuyduong.com

⚙️ 2. Tính năng nổi bật

• Đo hành trình đến 600 mm: Phù hợp với các cụm cơ khí chuyển động tịnh tiến trong giới hạn đo cho phép.
• Đầu ra analog phổ biến: Cho phép lựa chọn tín hiệu điện áp hoặc dòng điện tùy theo cấu hình và yêu cầu của hệ thống điều khiển.
• Độ phân giải 16 bit: Hỗ trợ phân biệt các mức thay đổi vị trí; không nên đồng nhất độ phân giải với độ chính xác tuyệt đối.
• Đo không tiếp xúc: Hạn chế hao mòn do tiếp xúc tại vị trí đo và giảm nhu cầu bảo trì đối với bộ phận tiếp xúc cơ học.
• Thiết kế phục vụ công nghiệp: Thân dạng profile, đầu nối M12 và đèn LED chỉ thị vùng đo hỗ trợ việc lắp đặt, theo dõi và bảo trì.

Theo datasheet tham chiếu, model có độ lặp lại không vượt quá 0,02% toàn dải, sai số tuyến tính không vượt quá 0,04% toàn dải và tốc độ lấy mẫu 5.000 Hz. Khi đưa vào vận hành, cần kiểm tra điều kiện lắp đặt, độ cứng vững của cơ cấu, nhiễu điện và khả năng cập nhật dữ liệu của bộ điều khiển.

📋 3. Thông số kỹ thuật tiêu chuẩn

Các thông số trên căn cứ theo model tham chiếu trong datasheet TURCK. Xác nhận lại mã đặt hàng và tài liệu đi kèm trước khi sử dụng trong thiết kế chính thức.

• Turck BI20U-CK40-AP6X2-H1141
• Turck BI10U-MT18-VP6X-H1141
• Turck BI7-M18-AD6X-H1141
• Turck NI8U-S12-AN6X-H1141
• Turck NI12U-S18-VP6X-H1141
• Turck NI10-M18E-LIU-H1141
• Turck BI30R-W30-DAP6X-H1141
• Turck BI5NF-EM18HE-AN6X2-H1141
• Turck BI4U-M12-AP6X-H1141
• Turck BI4U-EM12WD-VP6X-H1141
• Turck BI10U-MT18-AN6X-H1141
• Turck NI8-M12-VP6X-H1141
• Turck SM30SN6REQ
• Turck SM30SP6R W/30
• Turck QS18VP6LVQ1
• Turck QS18VP6LAFQ1
• Turck DS18VN6RQ7
• Turck QS18VP6FF100Q1
• Turck S30SP6FF400 W/30
• Turck S30SP6FF200 W/30
• Turck SM312CMHSQD
• Turck SM312CQD
• Turck B25-K6LP-Q5
• Turck BCE10-QF5.5-AN6X2-0.3-PSG3M
• Turck BC5-Q08-AP6X2/S250
• Turck BC5-M18-AZ3X
• Turck BC10-S30-RDZ3X
• Turck BC3-M12-AP6X
• Turck BC3-M12-AN6X-H1141
• Turck BCF10-S30-VP4X-H1141

4. Vật liệu, kết cấu và độ bền

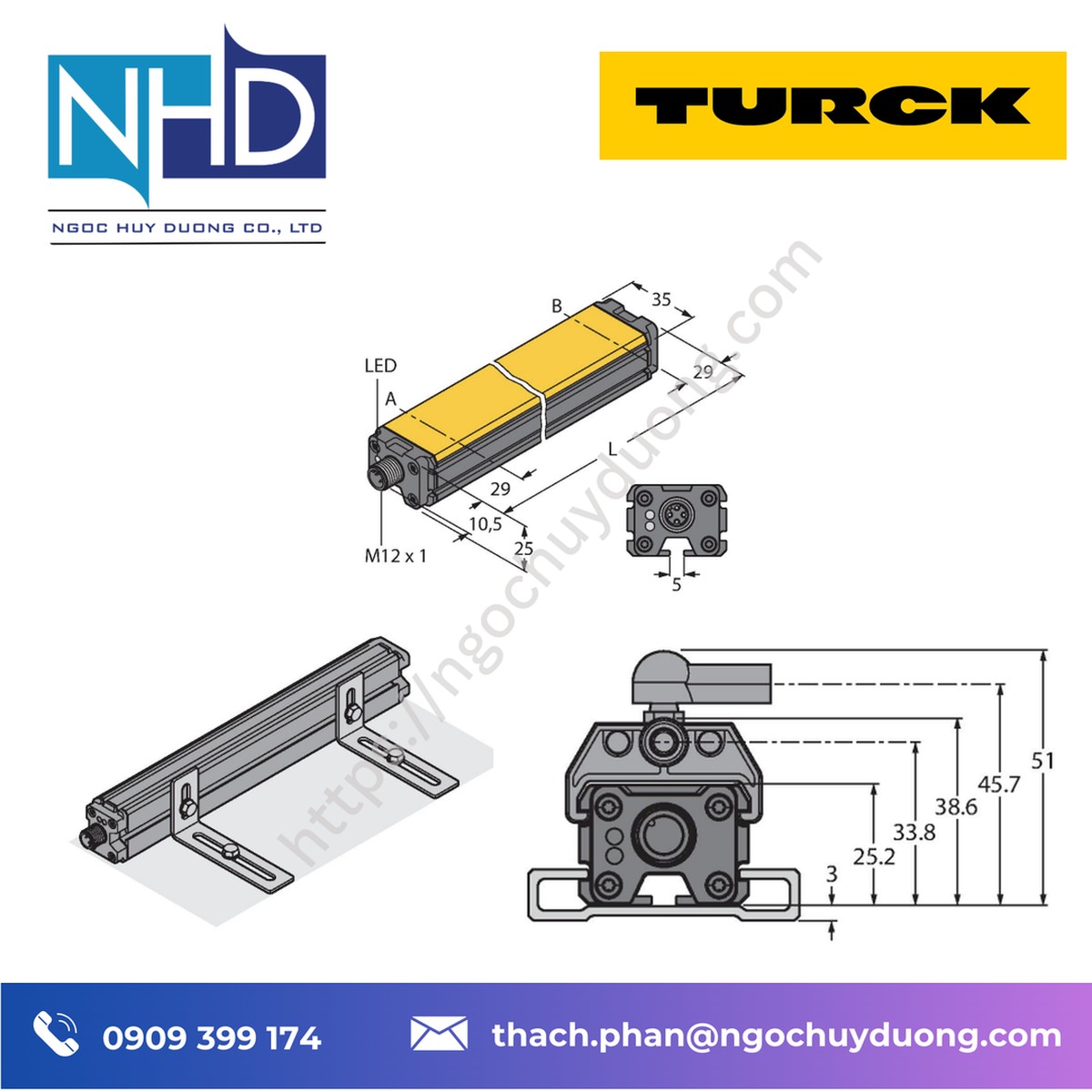

Thân cảm biến sử dụng kết cấu nhôm kết hợp nhựa kỹ thuật, trong đó PA6-GF30 được nêu trong dữ liệu sản phẩm. Dạng thanh profile hỗ trợ bố trí cảm biến dọc theo cơ cấu chuyển động, trong khi nguyên lý cảm ứng không tiếp xúc giúp giảm hao mòn do ma sát trực tiếp.

Để duy trì hiệu quả đo, cần gá lắp cảm biến chắc chắn, giữ đúng khoảng cách làm việc, căn chỉnh phần tử định vị và tránh va đập cơ học. Khi vệ sinh hoặc lắp đặt trong khu vực có chất tẩy rửa, hơi ẩm hay hóa chất, cần kiểm tra mức độ phù hợp của vật liệu và cấp bảo vệ với điều kiện thực tế.

Không nên suy luận tuổi thọ cụ thể chỉ từ nguyên lý đo không tiếp xúc. Tuổi thọ và độ ổn định còn phụ thuộc môi trường, cách lắp đặt, chế độ vận hành và việc tuân thủ tài liệu kỹ thuật.

5. Lựa chọn và thay thế cảm biến

Khi chọn cảm biến cho máy mới hoặc thay thế thiết bị đang sử dụng, cần bắt đầu từ hành trình cơ khí thực tế. Dải đo 600 mm phải được xem xét cùng vùng mù ở hai đầu để bảo đảm toàn bộ vùng hoạt động cần thiết nằm trong vùng đo cho phép.

Tiếp theo, cần xác định ngõ vào của PLC hoặc bộ điều khiển là 0–10 V hay 4–20 mA. Việc chọn sai loại tín hiệu có thể khiến thiết bị không đọc được giá trị vị trí chính xác. Kỹ sư cũng cần kiểm tra nguồn cấp 15–30 VDC, sơ đồ chân M12, tải ngõ ra, tốc độ lấy mẫu và điều kiện môi trường.

Nếu thay thế một cảm biến sử dụng giao thức số hoặc chuẩn truyền thông khác, phải đánh giá lại kiến trúc điều khiển. Model analog này không mặc nhiên tương thích trực tiếp với thiết bị dùng SSI hoặc IO-Link chỉ vì cùng có chức năng đo vị trí tuyến tính.

6. Ứng dụng trong nhà máy và dây chuyền sản xuất

• Máy lắp ráp tự động: Giám sát vị trí bàn trượt, cơ cấu đẩy và bộ phận định vị.
• Máy đóng gói: Theo dõi hành trình cơ cấu điều chỉnh hoặc cấp liệu khi yêu cầu đo phù hợp với dải hoạt động.
• Máy gia công: Phản hồi vị trí của bàn máy hoặc cụm cơ khí chuyển động tịnh tiến.
• Dây chuyền sản xuất: Hỗ trợ thu thập tín hiệu vị trí để giám sát và đồng bộ các bước vận hành.
• Hệ thống điều khiển công nghiệp: Cung cấp tín hiệu analog cho PLC hoặc bộ điều khiển có ngõ vào tương thích.
• Nhà máy thực phẩm, dược phẩm, xử lý nước và hóa chất: Có thể xem xét sử dụng trong các cụm máy phù hợp sau khi đánh giá riêng yêu cầu vệ sinh, hóa chất và điều kiện môi trường.

📞 Gọi tư vấn theo ngành: 0909 399 174 – thach.phan@ngochuyduong.com

💡 7. Tại sao nên mua tại Ngọc Huy Dương?

• Hơn 15 năm kinh nghiệm trong lĩnh vực thiết bị công nghiệp theo thông tin doanh nghiệp.
• Hỗ trợ kiểm tra model và đối chiếu thông số trước khi đặt hàng.
• Tư vấn lựa chọn tín hiệu đầu ra và phương án tích hợp theo hệ thống điều khiển.
• Hỗ trợ xác nhận chứng từ CO/CQ, tình trạng hàng và điều kiện bảo hành theo đơn hàng.
• Hỗ trợ khách hàng trên toàn quốc, đồng hành với kỹ sư, nhà máy và đơn vị tích hợp hệ thống.

📞 8. Liên hệ – Đặt hàng và tư vấn kỹ thuật

CÔNG TY TNHH NGỌC HUY DƯƠNG

🌐 Website: www.ngochuyduong.com

📧 Email: thach.phan@ngochuyduong.com

📞 Hotline: 0909 399 174

Để được tư vấn cảm biến đo vị trí tuyến tính TURCK LI600P0-Q25LM0-ELIU5X3-H1151, hãy cung cấp mã hàng, số lượng, dải hành trình, loại tín hiệu và thông tin bộ điều khiển đang sử dụng.

🧩 9. Phiên bản và mã sản phẩm

Model tham chiếu: LI600P0-Q25LM0-ELIU5X3-H1151.

Mã định danh: 100001937.

Liên hệ thach.phan@ngochuyduong.com để yêu cầu danh sách model, tài liệu kỹ thuật và thông tin phiên bản phù hợp với ứng dụng.

🧩 10. FAQ – Câu hỏi thường gặp

Vì sao nên sử dụng cảm biến đo vị trí tuyến tính?

Cảm biến giúp cung cấp thông tin vị trí thực tế của cơ cấu chuyển động, hỗ trợ giám sát hành trình và triển khai các chức năng điều khiển tự động.

Model này có dải đo bao nhiêu?

Dải đo được công bố là 600 mm. Khi thiết kế, cần tính đến vùng mù và vị trí lắp đặt theo tài liệu của nhà sản xuất.

Tín hiệu 0–10 V và 4–20 mA khác nhau thế nào khi tích hợp?

Đây là hai dạng tín hiệu analog có yêu cầu ngõ vào và phương án đấu nối khác nhau. Cần chọn loại tương thích với PLC hoặc bộ điều khiển, đồng thời tuân thủ thông số tải và sơ đồ chân.

Có thể dùng model này để thay thế mọi cảm biến tuyến tính khác không?

Không. Cần so sánh nguyên lý đo, dải đo, sai số, tín hiệu đầu ra, giao thức, kích thước lắp và điều kiện môi trường trước khi xác nhận khả năng thay thế.
