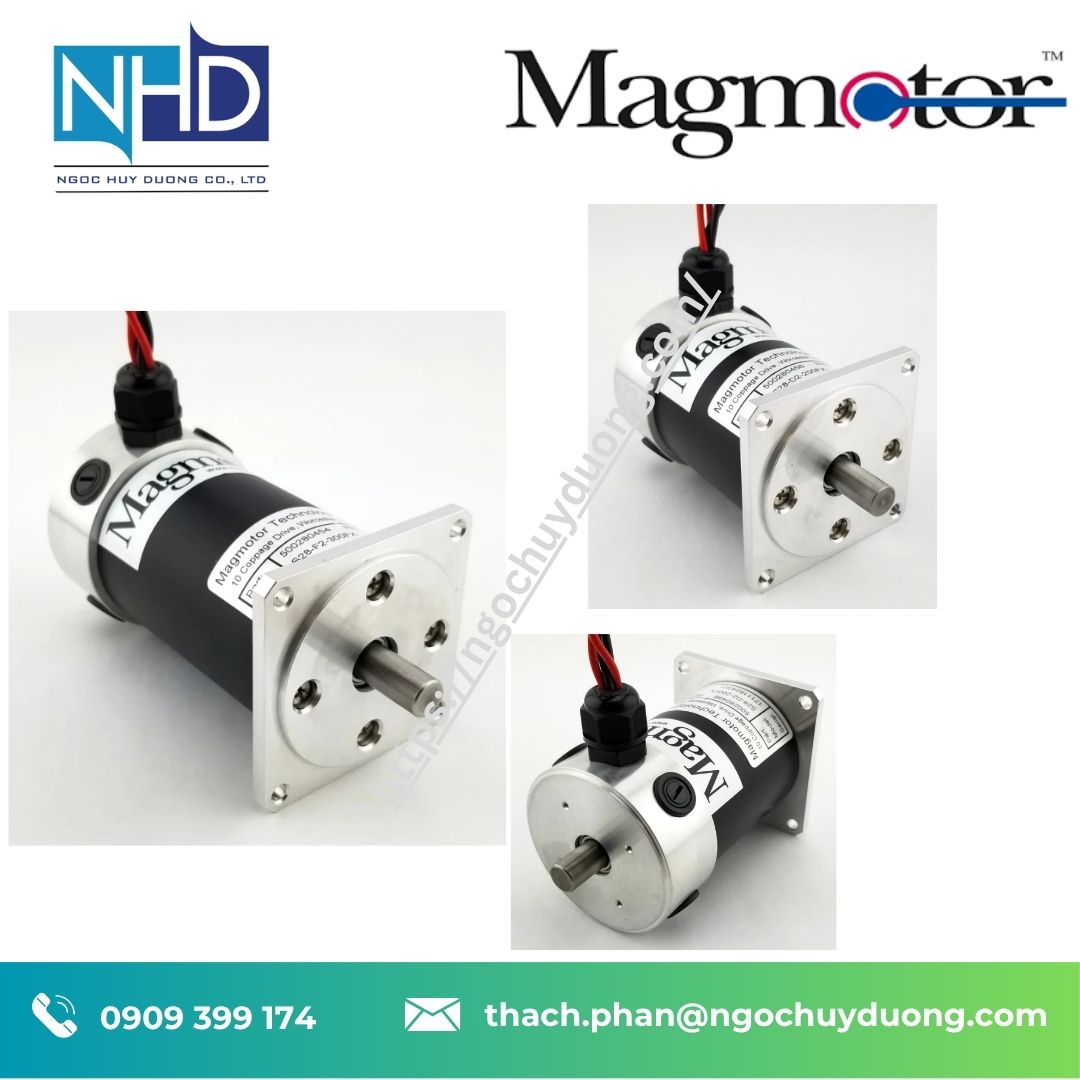

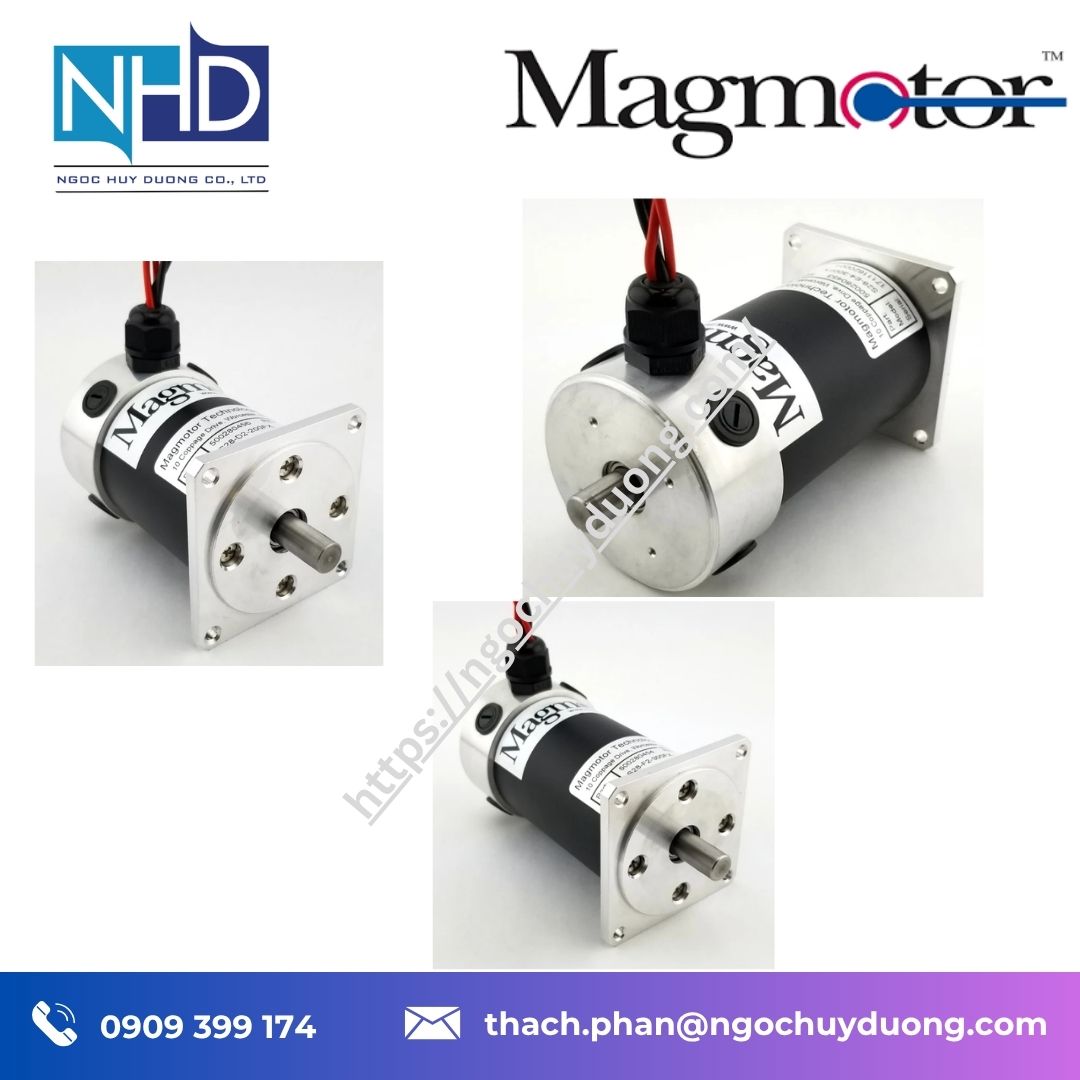

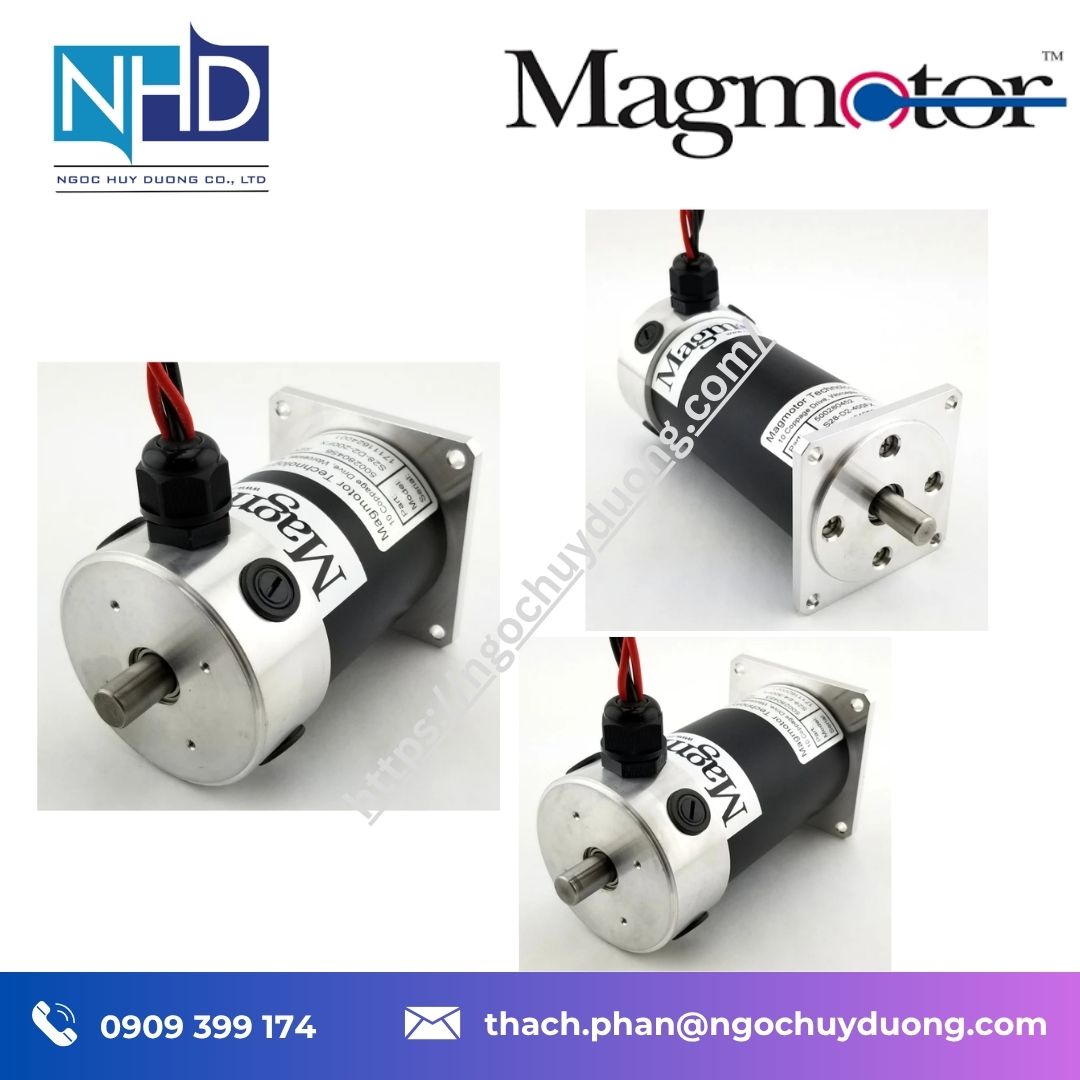

Động cơ DC chổi than Magmotor S28 – Mô-men xoắn 62–175 oz-in

Được phân phối chính hãng bởi Ngọc Huy Dương – Đơn vị chuyên cung cấp thiết bị công nghiệp tại Việt Nam
🌐 www.ngochuyduong.com | ☎️ 0909 399 174 | ✉️ thach.phan@ngochuyduong.com

📌 Giới thiệu tổng quan

Động cơ DC chổi than Magmotor S28 là dòng động cơ điện một chiều 4 cực, được thiết kế cho các hệ thống cần mật độ mô-men cao, tốc độ linh hoạt và khả năng tích hợp bộ mã hóa. Theo thông tin của Magmotor, dòng S28 sử dụng nam châm neodymium năng lượng cao, mặt bích NEMA 34, có tỷ lệ mô-men xoắn trên kích thước cao và hỗ trợ nhiều cấu hình cuộn dây. Dòng S28 có thể sử dụng điện áp nguồn điển hình 12–120 VDC tùy cấu hình và có mô-men liên tục khoảng 80–250 oz-in trong toàn bộ dòng.

Ba sản phẩm trong nhóm này gồm Magmotor S28-F2-300FX mã 500280454, S28-D2-200FX mã 500280456 và S28-H-200FX mã 500280457. Theo danh mục sản phẩm Magmotor, S28-F2-300FX hoạt động ở 24–36 VDC và đạt 62–80 oz-in mô-men liên tục; S28-D2-200FX hoạt động ở 36–72 VDC với 111–169 oz-in; S28-H-200FX cũng hoạt động ở 36–72 VDC nhưng có mô-men liên tục 55–105 oz-in.

⚙️ Tính năng kỹ thuật nổi bật

• S28-F2-300FX – 500280454: 24–36 VDC, mô-men xoắn liên tục 62–80 oz-in.
• S28-D2-200FX – 500280456: 36–72 VDC, mô-men xoắn liên tục 111–169 oz-in.
• S28-H-200FX – 500280457: 36–72 VDC, mô-men xoắn liên tục 55–105 oz-in.
• Kết cấu 4 cực, mặt bích NEMA 34.
• Sử dụng nam châm neodymium năng lượng cao, phù hợp với các hệ thống cần mô-men lớn trong kích thước động cơ gọn.
• Encoder Ready, thuận tiện tích hợp bộ mã hóa để phản hồi tốc độ hoặc vị trí.
• Có thể lựa chọn thêm hộp số, phanh, cuộn dây theo ứng dụng, dây dẫn, đầu nối và thiết kế cơ khí tùy chỉnh.
• Các cấu hình S28 được Magmotor công bố đáp ứng REACH, RoHS và CE.

📋 Thông số kỹ thuật tiêu chuẩn

Riêng S28-F2-300FX, Magmotor công bố Ke = 11,5 ±10% V/kRPM và Kt = 15,6 ±10% oz-in/A. Động cơ có thể đạt khoảng 1.985 vòng/phút tại 24 VDC với mô-men liên tục 80 oz-in, 2.520 vòng/phút tại 30 VDC với 70 oz-in và 3.050 vòng/phút tại 36 VDC với 62 oz-in.

Magmotor S28-D4-400X
Magmotor S28-F4-150X
Magmotor C33-H-200X
Magmotor S28-E-200FX
Magmotor S28-E-400FX
Magmotor S28-D4-400X
Magmotor S28-F4-150X
Magmotor S28-D4-400FX
Magmotor S28-D2-400FX
Magmotor S28-E4-300FX
Magmotor S28-F2-300FX
Magmotor S28-F-300FX
Magmotor S28-D2-200FX
Magmotor S28-H-200FX
Magmotor C33-D-400FX
Magmotor C33-F-400FX
Magmotor C33-I-400FX
Magmotor C33-G-300FX
Magmotor C33-J-300FX
Magmotor C33-L-200FX
Magmotor C40-E-300FX
Magmotor C40-B-300FX
Magmotor C40-A-200FX
Magmotor C40-D-200FX

🧱 Kết cấu & độ bền – Mật độ mô-men cao

S28 được Magmotor phát triển với nam châm neodymium năng lượng cao nhằm tạo mật độ công suất và mô-men cao. Cấu trúc 4 cực giúp động cơ phù hợp với những ứng dụng truyền động cần kiểm soát tốc độ và mô-men ổn định. Thiết kế mặt bích NEMA 34 cũng thuận tiện khi tích hợp vào các cụm máy có sẵn chuẩn lắp tương ứng.

S28-F2-300FX là cấu hình có dải điện áp 24–36 VDC, phù hợp với hệ thống nguồn DC trung bình và mô-men 62–80 oz-in. S28-D2-200FX có dải 36–72 VDC và mô-men 111–169 oz-in, trong khi S28-H-200FX có cùng dải điện áp nhưng mô-men 55–105 oz-in.

Sự khác biệt về cuộn dây và đặc tính điện cho phép lựa chọn động cơ dựa trên tốc độ, điện áp nguồn và mô-men tải thay vì chỉ dựa vào kích thước cơ khí.

🔁 Tương thích – Thay thế – Mở rộng

Ba mã đều thuộc dòng S28 và sử dụng chuẩn NEMA 34, nhưng không nên xem là các mã thay thế trực tiếp cho nhau. Khi lựa chọn động cơ thay thế cần kiểm tra:

• Điện áp nguồn DC.
• Tốc độ yêu cầu.
• Mô-men tải liên tục và mô-men khởi động.
• Dòng điện của bộ điều khiển.
• Kích thước trục và mặt bích.
• Chu kỳ làm việc.
• Yêu cầu bộ mã hóa.

Dòng S28 có thể mở rộng với bộ mã hóa, hộp số, phanh và cuộn dây chuyên dụng. Magmotor cũng cung cấp các tùy chọn dây dẫn, đầu nối, puly và thiết kế cơ khí theo yêu cầu.

🎯 Ứng dụng thực tế

Magmotor công bố S28 cho các ứng dụng như robot, tự động hóa công nghiệp, thiết bị bán dẫn, thiết bị y tế, máy lắp ráp tự động, thiết bị phòng thí nghiệm, thiết bị dược phẩm và máy định vị X-Y-Z.

Các mã trên có thể được xem xét cho:

• Cơ cấu truyền động robot.
• Máy tự động và máy lắp ráp.
• Bàn trượt, bàn định vị.
• Cơ cấu chấp hành cần mô-men cao.
• Hệ thống truyền động sử dụng nguồn DC.
• Máy cần điều khiển tốc độ.
• Thiết bị cần phản hồi tốc độ hoặc vị trí.
• Các cụm máy sử dụng chuẩn lắp NEMA 34.

💡 Tại sao nên mua tại Ngọc Huy Dương?

Ngọc Huy Dương cung cấp thiết bị công nghiệp cho nhà máy, đơn vị chế tạo máy, OEM và hệ thống tự động hóa. Với động cơ Magmotor S28, khách hàng có thể cung cấp mã động cơ, điện áp nguồn, tốc độ, mô-men tải và kích thước lắp đặt để được hỗ trợ đối chiếu cấu hình.

Việc xác định đúng mã đặc biệt quan trọng đối với động cơ DC chổi than vì các phiên bản có thể khác nhau về cuộn dây, điện áp, hằng số điện áp, hằng số mô-men và đặc tính tốc độ dù cùng chuẩn lắp.

🧩 Phiên bản & Mã sản phẩm

• Magmotor 500280454 – S28-F2-300FX: 24–36 VDC, 62–80 oz-in.
• Magmotor 500280456 – S28-D2-200FX: 36–72 VDC, 111–169 oz-in.
• Magmotor 500280457 – S28-H-200FX: 36–72 VDC, 55–105 oz-in.

📞 Liên hệ – Đặt hàng / Tư vấn kỹ thuật

Công ty TNHH Ngọc Huy Dương
🌐 www.ngochuyduong.com
☎️ 0909 399 174
✉️ thach.phan@ngochuyduong.com

Liên hệ để được tư vấn động cơ DC chổi than Magmotor S28, kiểm tra mã sản phẩm và lựa chọn cấu hình phù hợp với hệ thống máy.

🧩 FAQ – Câu hỏi thường gặp

1. Magmotor S28-F2-300FX sử dụng điện áp bao nhiêu?
S28-F2-300FX hoạt động trong dải 24–36 VDC, với mô-men xoắn liên tục 62–80 oz-in.

2. S28-D2-200FX có mô-men xoắn bao nhiêu?
Mã 500280456 được Magmotor công bố có mô-men xoắn liên tục 111–169 oz-in và dải điện áp 36–72 VDC.

3. S28-H-200FX sử dụng nguồn điện nào?
S28-H-200FX hoạt động trong dải 36–72 VDC, với mô-men xoắn liên tục 55–105 oz-in.

4. Các động cơ này có thể tích hợp bộ mã hóa không?
Có. Dòng S28 được Magmotor công bố là Encoder Ready, cho phép tích hợp bộ mã hóa tùy theo cấu hình hệ thống.

5. Dòng S28 có thể lắp thêm hộp số hoặc phanh không?
Có. Magmotor công bố các tùy chọn gồm bộ mã hóa, hộp số, phanh, cuộn dây theo ứng dụng, dây dẫn, đầu nối và thiết kế cơ khí tùy chỉnh.
