Cụm van và đế phân phối co-ax FMX-2, FMX-3, FMX-4, FMX-5, MK 10, MK 15 – Giải pháp điều khiển lưu chất gọn nhẹ
Được cung cấp bởi Công ty TNHH Ngọc Huy Dương – đơn vị chuyên cung cấp thiết bị công nghiệp tại Việt Nam.
🌐 www.ngochuyduong.com | ☎️ 0909 399 174 | ✉️ thach.phan@ngochuyduong.com
📌 Giới thiệu tổng quan cụm van và đế phân phối co-ax

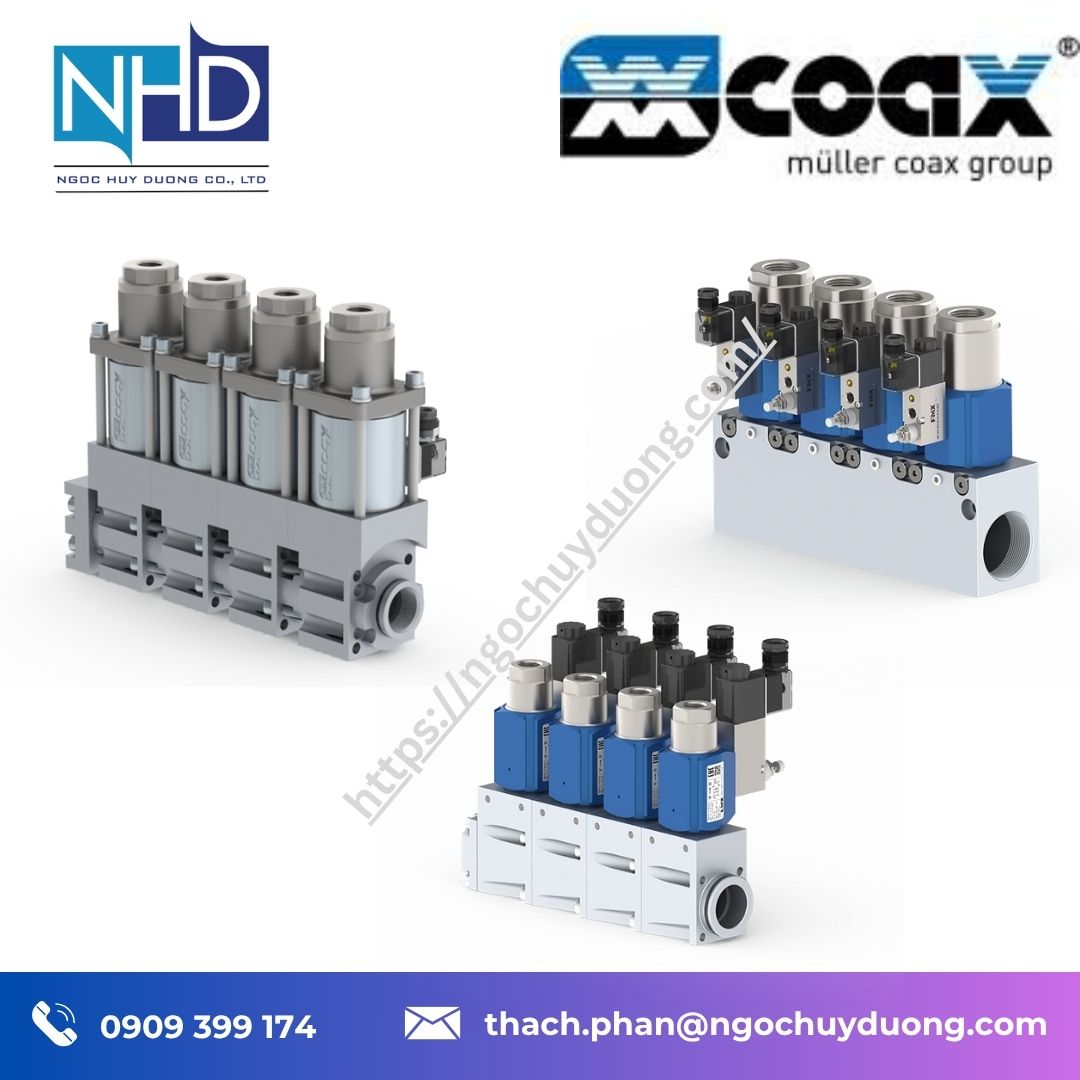

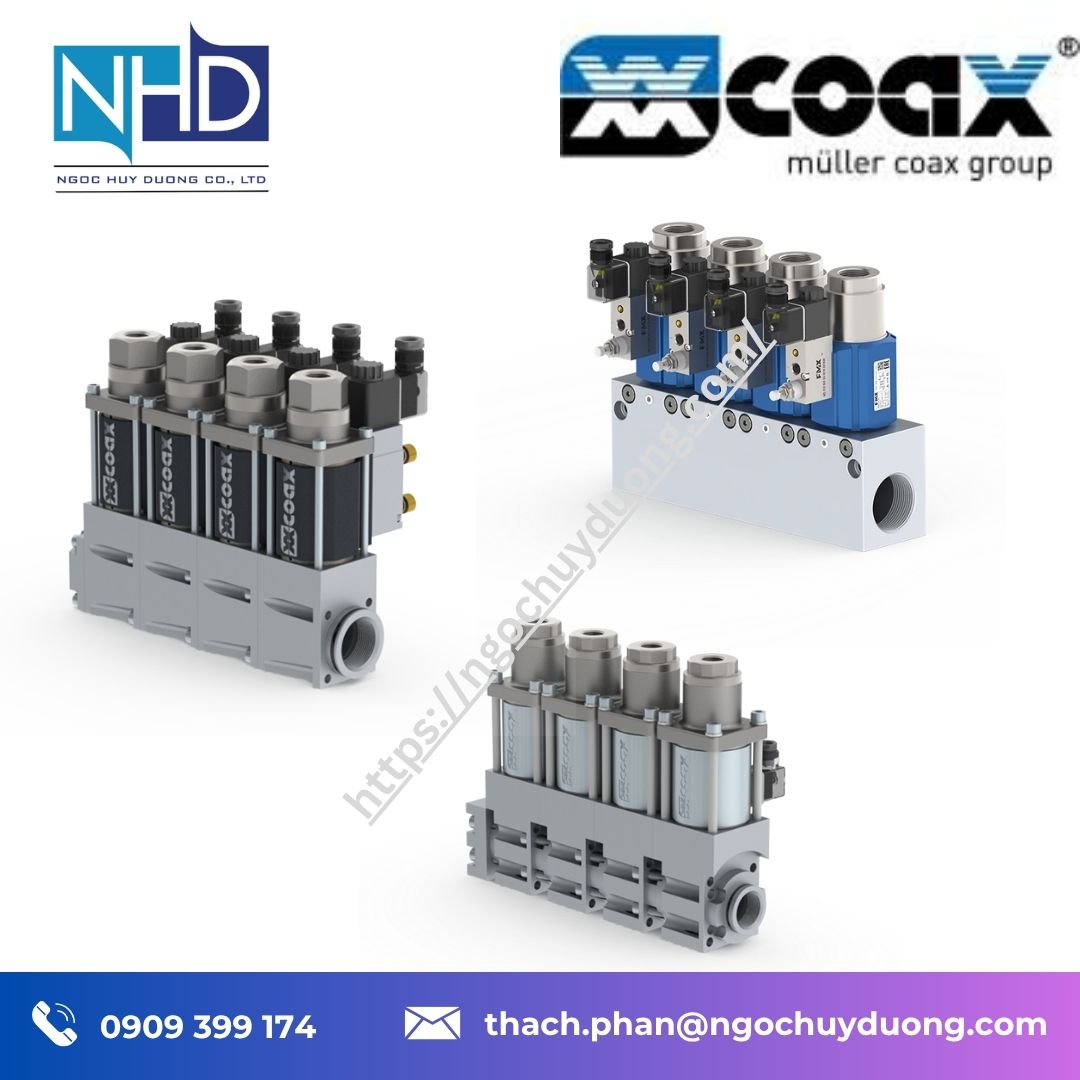

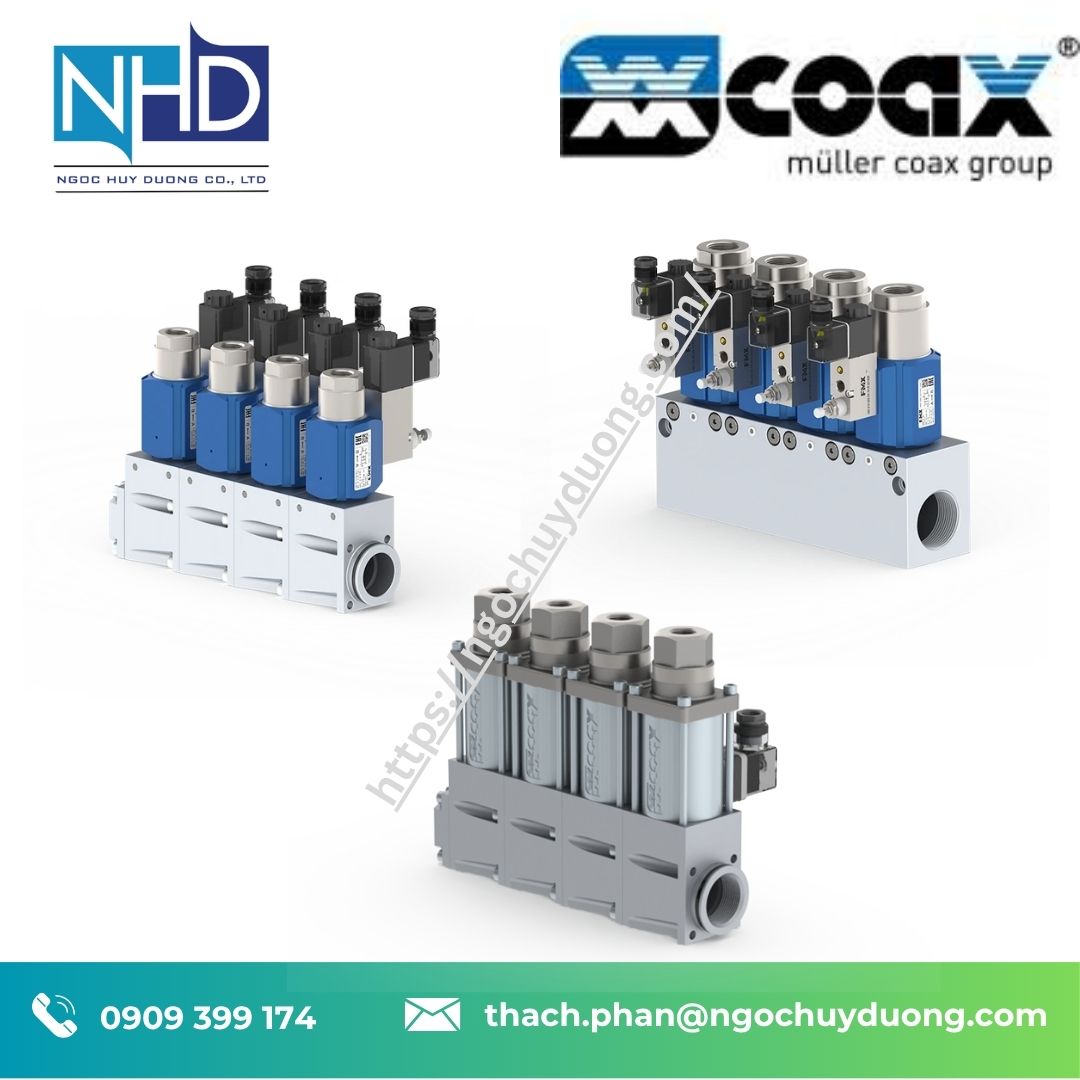

Cụm van và đế phân phối co-ax là giải pháp tích hợp nhiều van vào một thân đế chung, được phát triển bởi müller co-ax, thương hiệu thiết bị van công nghiệp của Đức. Thay vì lắp từng van riêng biệt với nhiều đoạn ống và đầu nối, người dùng có thể bố trí các van thành cụm, giúp giảm số lượng mối nối, tiết kiệm diện tích và thuận tiện khi mở rộng hệ thống.
Danh mục sản phẩm gồm hai nhóm chính. Nhóm FMX-2, FMX-3, FMX-4 và FMX-5 có đường kính danh nghĩa từ 10 đến 25 mm, áp suất tối đa 40 bar. Nhóm MK 10 và MK 15 có đường kính danh nghĩa tương ứng 10 mm và 15 mm, áp suất tối đa đến 100 bar tùy cấu hình.
Các cụm van được thiết kế để điều khiển dòng khí hoặc chất lỏng. Tùy dòng sản phẩm, van có thể hoạt động ở trạng thái thường đóng hoặc thường mở và được điều khiển bằng nam châm điện. Khi cần bố trí nhiều van trong không gian hẹp, giải pháp đế phân phối giúp giảm khối lượng đường ống và hạn chế các vị trí có nguy cơ rò rỉ.
Ngọc Huy Dương hỗ trợ khách hàng lựa chọn cụm van theo áp suất, lưu lượng, loại lưu chất và số lượng nhánh điều khiển cần thiết.
📞 Liên hệ tư vấn: 0909 399 174 | ✉️ thach.phan@ngochuyduong.com
⚙️ Tính năng kỹ thuật nổi bật của cụm van co-ax
1. Tích hợp nhiều van trên cùng một đế: Các van được lắp ghép thành cụm bằng kết cấu liên kết chuyên dụng. Người dùng có thể bố trí các nhánh điều khiển liền nhau và mở rộng khi nhu cầu vận hành thay đổi.
2. Giảm đường ống và đầu nối: So với phương án lắp từng van riêng lẻ, cụm van giúp giảm số lượng đường ống, phụ kiện và công việc lắp ráp, đồng thời hạn chế các vị trí có thể phát sinh rò rỉ.
3. Đáp ứng nhiều mức áp suất: Nhóm FMX làm việc ở áp suất tối đa 40 bar; nhóm MK 10 và MK 15 đáp ứng đến 100 bar theo cấu hình được nhà sản xuất công bố.
4. Điều khiển bằng điện: Các mẫu sử dụng nam châm điện với lựa chọn điện áp 24 V một chiều hoặc 230 V xoay chiều tùy cấu hình. Nhờ đó, cụm van có thể kết hợp với bộ điều khiển và hệ thống tự động hóa nhà máy.
5. Đóng mở nhanh: Nhóm FMX có thời gian đóng mở ngắn, khoảng 30–60 mili giây tùy mẫu và chiều chuyển trạng thái. Nhóm MK có thời gian đóng mở phụ thuộc kích thước và cấu hình van, đáp ứng các yêu cầu điều khiển khác nhau.
📧 Gửi yêu cầu tư vấn kỹ thuật: thach.phan@ngochuyduong.com
📋 Thông số kỹ thuật tiêu chuẩn
| Thông số | FMX-2 | FMX-3 | FMX-4 | FMX-5 | MK 10 | MK 15 |
|---|---|---|---|---|---|---|
| Đường kính danh nghĩa | 10 mm | 15 mm | 20 mm | 25 mm | 10 mm | 15 mm |
| Áp suất tối đa | 40 bar | 40 bar | 40 bar | 40 bar | 100 bar | 100 bar |
| Hệ số lưu lượng Kv | 3,7–4,3 | 8,5–10,5 | 15,4–17,0 | 23,7–24,6 | 2,5 | 4,8 |
| Lưu chất | Khí, chất lỏng | Khí, chất lỏng | Khí, chất lỏng | Khí, chất lỏng | Khí, chất lỏng, lưu chất bẩn phù hợp | Khí, chất lỏng, lưu chất nhớt phù hợp |
| Điều khiển | Nam châm điện | Nam châm điện | Nam châm điện | Nam châm điện | Nam châm điện | Nam châm điện |
Hệ số lưu lượng Kv có đơn vị m³/h. Áp suất tối đa, nhiệt độ làm việc và kiểu kết nối cần được xác nhận theo mã van và cấu hình đế phân phối thực tế.
📞 Hỗ trợ lựa chọn cấu hình: 0909 399 174
Coax FMX-2
Coax FMX-3
Coax FMX-4
Coax FMX-5
Coax MK 10
Coax MK 15
Coax MK 20
Coax MK 25
Coax VMK 10
Coax VMK-H 10
Coax VMK 15
Coax VMK 20
Coax VMK 25
Coax VMK 32
Coax PCD-1/2 10
Coax PCD-1/2 15
Coax PCS-1/2 10
Coax PCS-1/2 15
Coax CFM 08
🧱 Vật liệu và kết cấu – Tối ưu độ bền và khả năng lắp đặt
Cụm van co-ax được thiết kế với thân đế có các vị trí lắp van và đường dẫn lưu chất được bố trí sẵn. Các van được liên kết bằng cơ cấu giữ chuyên dụng, tạo thành một cụm thống nhất, thuận tiện cho việc lắp đặt và bảo dưỡng.
Vật liệu thân van, chi tiết làm kín và các bộ phận tiếp xúc với lưu chất phụ thuộc vào từng mẫu. Khi sử dụng với khí nén, nước, dầu hoặc hóa chất, cần kiểm tra khả năng tương thích vật liệu, nhiệt độ và áp suất để bảo đảm độ kín trong quá trình vận hành.
Đối với hệ thống có nhiều nhánh điều khiển, việc dùng đế phân phối giúp giảm không gian dành cho đường ống và tạo điều kiện bố trí thiết bị gọn gàng trong tủ máy hoặc cụm thiết bị công nghiệp.
🔁 Khả năng thay thế và mở rộng hệ thống
Cụm van FMX và MK phù hợp với các hệ thống cần bố trí nhiều van tại cùng một vị trí. Thiết kế mô-đun cho phép liên kết các phần tử theo cấu hình phù hợp và mở rộng khi cần bổ sung nhánh điều khiển.
Khi thay thế hoặc nâng cấp, cần kiểm tra đường kính danh nghĩa, áp suất làm việc, hệ số lưu lượng, kiểu kết nối, điện áp điều khiển và chức năng thường đóng hoặc thường mở. Không nên lựa chọn chỉ dựa trên kích thước van vì hai dòng có cùng đường kính vẫn có thể khác nhau về áp suất và lưu lượng.
🎯 Ứng dụng thực tế của cụm van và đế phân phối co-ax
- Máy móc tự động: Điều khiển nhiều nhánh khí hoặc chất lỏng trong cùng một cụm thiết bị.
- Dây chuyền sản xuất: Đóng mở lưu chất theo trình tự vận hành của máy.
- Hệ thống khí nén: Phân phối và kiểm soát khí cho các cơ cấu chấp hành.
- Thiết bị kiểm tra công nghiệp: Điều khiển nhiều đường dẫn trong quá trình thử nghiệm.
- Hệ thống cấp chất lỏng: Kiểm soát dòng chất lỏng theo yêu cầu của từng nhánh.
- Tủ điều khiển máy: Giảm diện tích lắp đặt và đơn giản hóa đường ống kết nối.
💡 Tại sao nên mua cụm van co-ax tại Ngọc Huy Dương?
Công ty TNHH Ngọc Huy Dương chuyên cung cấp thiết bị công nghiệp cho nhà máy, kỹ sư thiết kế, bộ phận bảo trì và nhà thầu dự án.
- Hỗ trợ lựa chọn dòng van theo áp suất và lưu lượng.
- Tư vấn cấu hình đế phân phối theo số lượng nhánh điều khiển.
- Hỗ trợ tra cứu thông số và mã sản phẩm.
- Cung cấp thông tin kỹ thuật và hồ sơ sản phẩm theo đơn hàng.
📞 Liên hệ – Đặt hàng và tư vấn kỹ thuật
CÔNG TY TNHH NGỌC HUY DƯƠNG
- Website: www.ngochuyduong.com
- Email: thach.phan@ngochuyduong.com
- Điện thoại: 0909 399 174
Để được tư vấn cụm van co-ax FMX-2, FMX-3, FMX-4, FMX-5, MK 10 hoặc MK 15, khách hàng vui lòng cung cấp áp suất làm việc, loại lưu chất, lưu lượng yêu cầu, số lượng nhánh và điện áp điều khiển.
🧩 Phiên bản và mã sản phẩm
Các mẫu tiêu biểu gồm FMX-2, FMX-3, FMX-4, FMX-5, MK 10 và MK 15. Mỗi mẫu có nhiều lựa chọn về áp suất, kiểu kết nối và cấu hình điều khiển. Mã đặt hàng hoàn chỉnh cần được xác nhận theo yêu cầu kỹ thuật của hệ thống.
📩 Yêu cầu danh sách mã sản phẩm đầy đủ: thach.phan@ngochuyduong.com.
🧩 Câu hỏi thường gặp
1. Cụm van và đế phân phối co-ax dùng để làm gì?
Sản phẩm dùng để lắp nhiều van trên cùng một cụm, giúp giảm đường ống, tiết kiệm không gian và thuận tiện bảo trì.
2. Dòng FMX chịu được áp suất bao nhiêu?
FMX-2, FMX-3, FMX-4 và FMX-5 có áp suất tối đa 40 bar theo cấu hình nhà sản xuất công bố.
3. Dòng MK 10 và MK 15 khác nhau thế nào?
MK 10 có đường kính danh nghĩa 10 mm và hệ số lưu lượng Kv 2,5 m³/h; MK 15 có đường kính danh nghĩa 15 mm và Kv 4,8 m³/h. Cả hai có thể đáp ứng áp suất đến 100 bar tùy cấu hình.
4. Cụm van sử dụng điện áp nào?
Tùy mẫu, van có thể sử dụng nam châm điện 24 V một chiều hoặc 230 V xoay chiều. Cần xác nhận điện áp theo mã đặt hàng.
5. Làm thế nào để chọn đúng cụm van?
Cần xác định áp suất, lưu lượng, loại lưu chất, số nhánh, chức năng đóng mở và điều kiện lắp đặt để lựa chọn cấu hình phù hợp.
