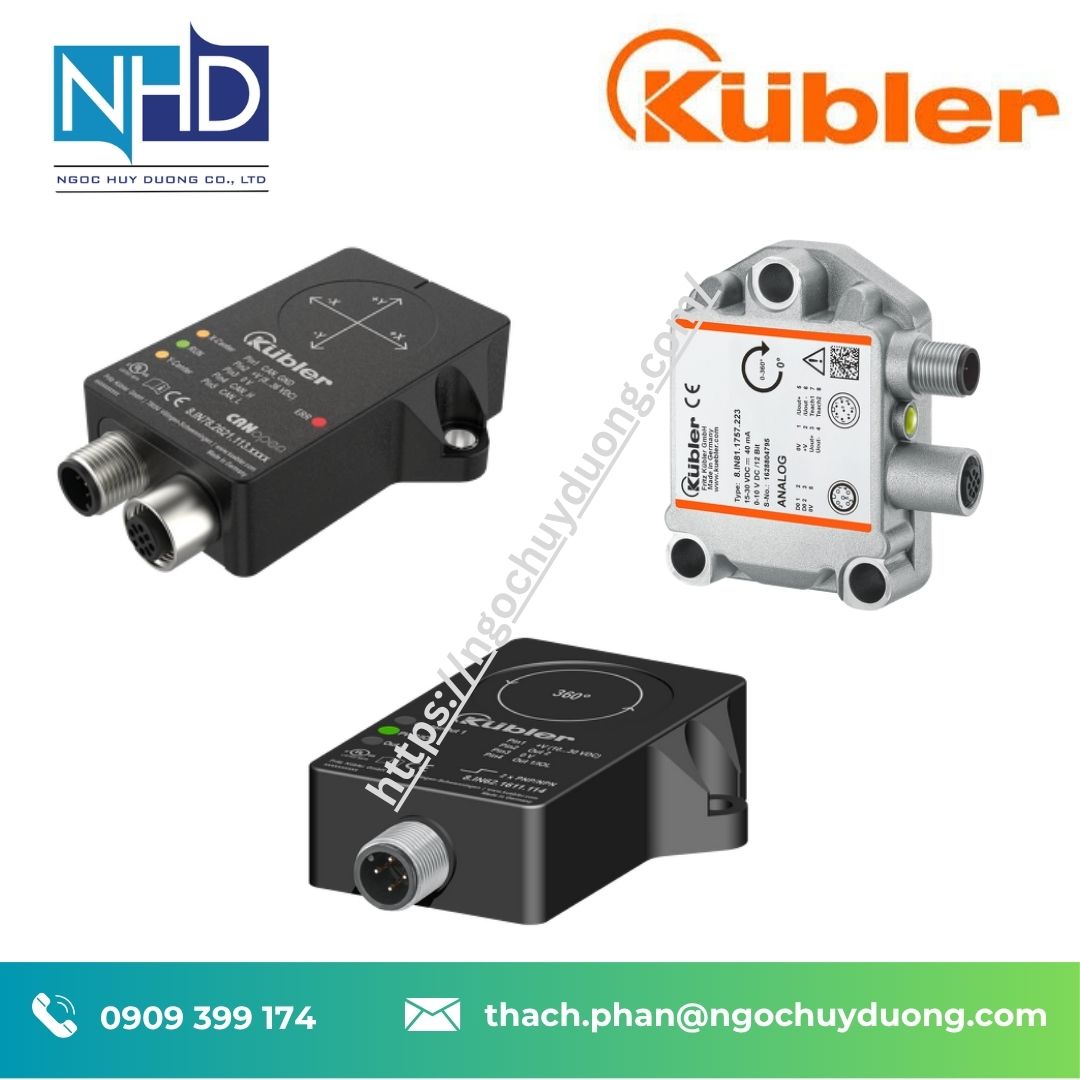

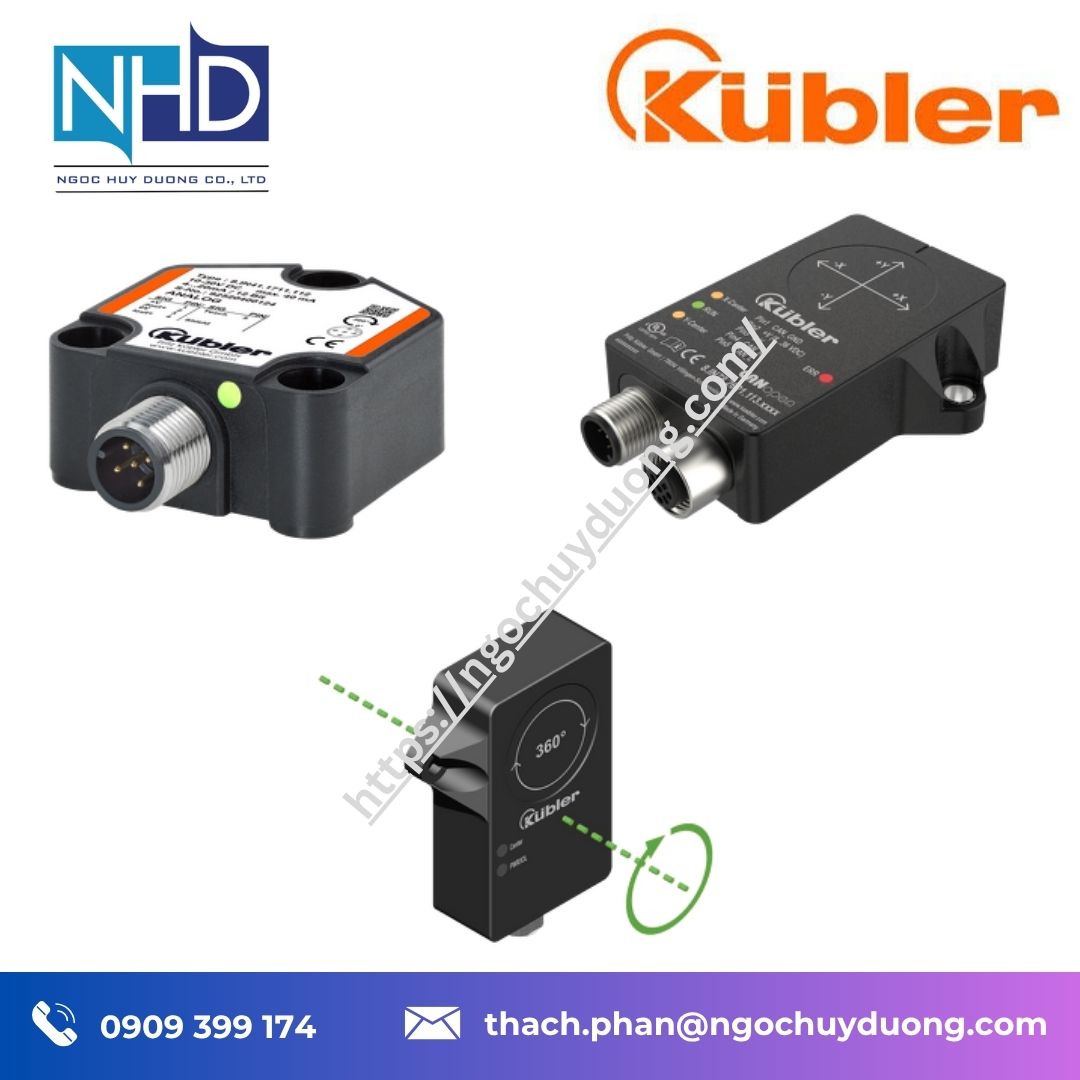

🏷️ Cảm biến góc nghiêng Kübler IN68 – IO-Link và CANopen

Cảm biến góc nghiêng Kübler IN68 là thiết bị đo độ nghiêng dành cho các ứng dụng tĩnh, sử dụng phần tử đo gia tốc để xác định góc nghiêng theo 1 trục hoặc 2 trục. Tùy cấu hình, IN68 có thể đo 1 trục trong phạm vi 0–360° hoặc 2 trục trong phạm vi -85° đến +85°. Sản phẩm có hai phương án giao tiếp nổi bật là IO-Link và CANopen, giúp kỹ sư lựa chọn cấu hình phù hợp với kiến trúc điều khiển của từng máy.

IN68 có kích thước 62,6 × 71,6 × 20 mm, kết nối M12, điện áp cấp 10–30 V DC, nhiệt độ làm việc -40 đến +85°C và cấp bảo vệ IP68/IP69K. Thiết kế chắc chắn cùng khả năng chống ảnh hưởng của hơi muối và thay đổi nhiệt độ nhanh giúp cảm biến phù hợp với cả các ứng dụng ngoài trời và môi trường công nghiệp khắc nghiệt.

Được phân phối bởi Ngọc Huy Dương – Đơn vị chuyên cung cấp thiết bị công nghiệp tại Việt Nam
🌐 www.ngochuyduong.com | ☎️ 0909 399 174 | thach.phan@ngochuyduong.com

📌 Giới thiệu tổng quan

Cảm biến góc nghiêng Kübler IN68 được phát triển để xác định độ nghiêng của máy móc, cơ cấu hoặc thiết bị trong các ứng dụng cần đo tĩnh. Thay vì sử dụng cơ cấu cơ khí để truyền chuyển động đến cảm biến, IN68 sử dụng phần tử đo gia tốc để xác định hướng nghiêng của thiết bị.

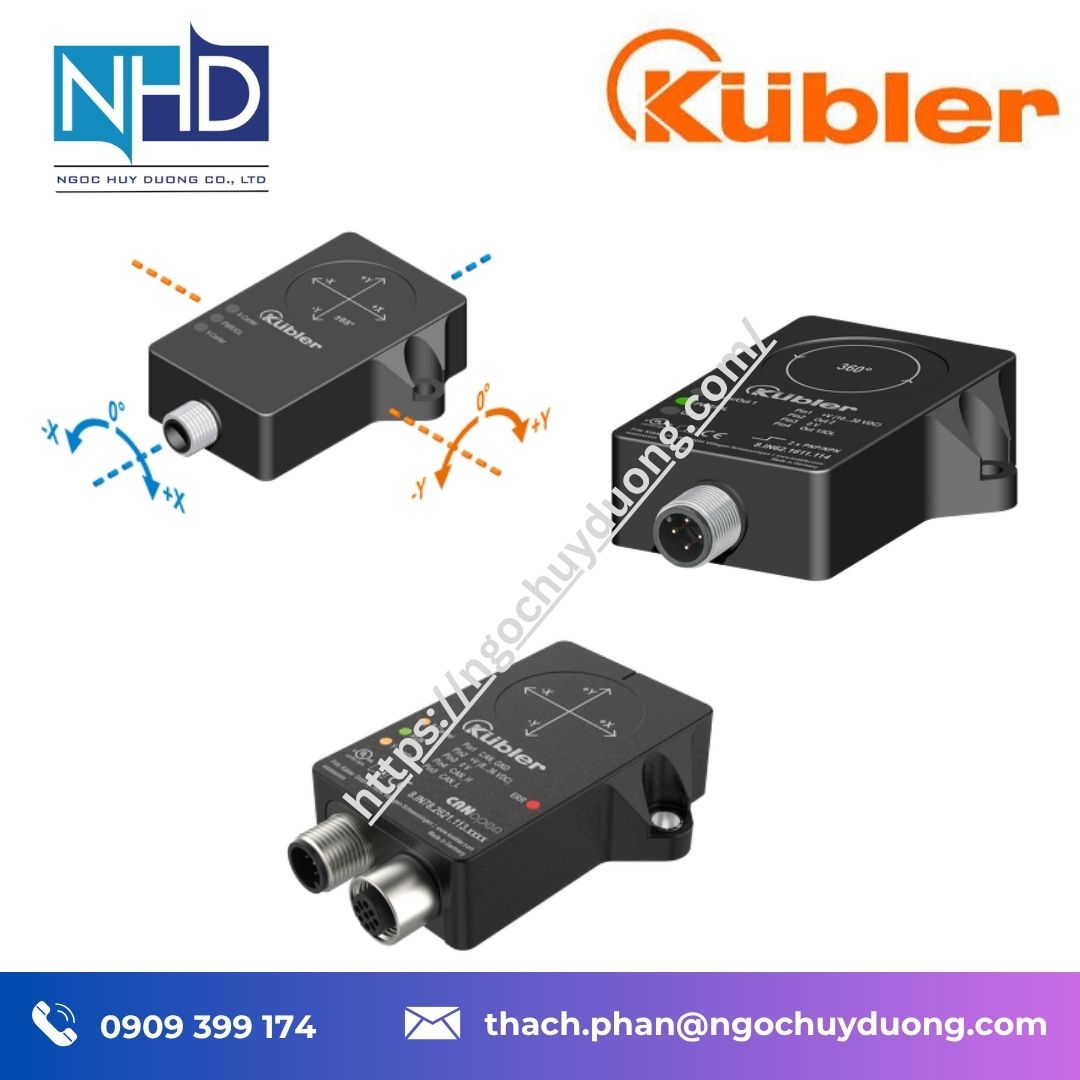

Dòng IN68 có thể đáp ứng hai phương án đo chính:

• Đo 1 trục: phạm vi 0–360°.
• Đo 2 trục: phạm vi -85° đến +85°.

Điểm đáng chú ý của IN68 là khả năng tùy chỉnh nhiều thông số theo yêu cầu thực tế. Người dùng có thể thiết lập phạm vi đo, điểm giữa, điểm đầu và điểm cuối của phép đo 1 trục, chức năng cân bằng, bộ lọc và khôi phục cài đặt nhà sản xuất.

Kübler IN68 – phiên bản IO-Link

Phiên bản IN68 IO-Link hướng đến các hệ thống tự động hóa hiện đại và mạng Công nghiệp 4.0/IIoT. Giao tiếp IO-Link cho phép kỹ thuật viên cấu hình các tham số thông qua IO-Link Master và phần mềm phù hợp.

Các thông số như phạm vi đo, điểm chuẩn, bộ lọc và chức năng cân bằng có thể được thiết lập mà không cần thay đổi phần cứng của cảm biến. Kübler cũng cung cấp hỗ trợ cấu hình thông qua PACTware, DTM và IODD.

Kübler IN68 CANopen

Phiên bản IN68 CANopen sử dụng giao tiếp CANopen, phù hợp với các hệ thống điều khiển sử dụng mạng CAN. Đây là lựa chọn phù hợp cho máy móc cần truyền dữ liệu góc nghiêng trực tiếp qua mạng truyền thông thay vì sử dụng tín hiệu tương tự.

Phiên bản CANopen vẫn duy trì phạm vi đo 0–360° đối với 1 trục và -85° đến +85° đối với 2 trục, đồng thời cho phép thiết lập nhiều tham số để phù hợp với ứng dụng.

📞 Liên hệ ngay: 0909 399 174 | ✉️ thach.phan@ngochuyduong.com – Cảm biến góc nghiêng Kübler IN68

⚙️ Tính năng kỹ thuật nổi bật Cảm biến góc nghiêng Kübler IN68

Đo góc nghiêng 1 trục và 2 trục

IN68 hỗ trợ hai phương án đo. Với cấu hình 1 trục, cảm biến có thể đo góc từ 0 đến 360°. Với cấu hình 2 trục, phạm vi đo đạt -85° đến +85°. Điều này giúp một dòng sản phẩm có thể đáp ứng nhiều kiểu bố trí cảm biến khác nhau trên máy.

Giao tiếp IO-Link hoặc CANopen

Tùy cấu hình, IN68 có thể sử dụng IO-Link hoặc CANopen.

Phiên bản IO-Link phù hợp với hệ thống tự động hóa cần khả năng cấu hình và chẩn đoán thông qua IO-Link Master. Phiên bản CANopen phù hợp với các máy đã sử dụng mạng CANopen làm nền tảng truyền thông giữa cảm biến và bộ điều khiển.

Cấu hình linh hoạt

IN68 cho phép thiết lập:

• Khôi phục cài đặt nhà sản xuất.
• Điểm giữa của phép đo.
• Điểm bắt đầu và điểm kết thúc đối với phép đo 1 trục.
• Bật hoặc tắt chức năng cân bằng.
• Phạm vi đo.
• Bộ lọc tín hiệu.

Nhờ đó, cảm biến có thể được hiệu chỉnh phù hợp với vị trí lắp đặt và yêu cầu vận hành thực tế.

Hiển thị trạng thái bằng đèn LED

IN68 được trang bị đèn LED để hiển thị trạng thái hoạt động và trạng thái giao tiếp. Với phiên bản IO-Link, đèn LED hỗ trợ theo dõi trạng thái hoạt động và giao tiếp FDT/IODD; với phiên bản CANopen, đèn LED hiển thị trạng thái hoạt động và giao tiếp CANopen.

Làm việc trong môi trường khắc nghiệt

IN68 có dải nhiệt độ làm việc -40 đến +85°C, cấp bảo vệ IP68/IP69K, đồng thời được thiết kế để hạn chế ảnh hưởng của hơi muối và sự thay đổi nhiệt độ nhanh. Đây là những đặc điểm quan trọng khi cảm biến được lắp trên máy móc ngoài trời hoặc thiết bị công nghiệp chịu điều kiện môi trường khắc nghiệt.

📧 Gửi yêu cầu tư vấn kỹ thuật: thach.phan@ngochuyduong.com

📋 Thông số kỹ thuật tiêu chuẩn Cảm biến góc nghiêng Kübler IN68

Lưu ý: Độ chính xác được Kübler công bố theo cấu hình tương ứng; khi lựa chọn mã cụ thể cần kiểm tra tài liệu kỹ thuật của phiên bản cần đặt hàng.

📞 Hỗ trợ chọn cấu hình theo yêu cầu thực tế: 0909 399 174 – Cảm biến góc nghiêng Kübler IN68

Kuebler IN41
Kuebler IN61
Kuebler IN81
Kuebler IN62
Kuebler IN68
Kuebler IN48
Kuebler IN88
Kuebler IN51
Kuebler IN58
Kuebler IN71
Kuebler IN72
Kuebler IN78
Kuebler IN58.6DoF

Kuebler Ants LEB02
Kuebler Ants LES02D
Kuebler Ants LES02
Kuebler Ants LES03
Kuebler PSU02
Kuebler PSU03
Kuebler PSU03 Light
Kuebler SGT02
Kuebler SGT03
Kuebler LEB.MK
Kuebler LES.MK

🧱 Vật liệu & xử lý – Độ bền vượt trội

Kübler IN68 có thiết kế nhỏ gọn với kích thước 62,6 × 71,6 × 20 mm, giúp dễ bố trí trên các cơ cấu máy có không gian lắp đặt hạn chế. Thiết bị sử dụng đầu nối M12, phù hợp với cách kết nối phổ biến trong các hệ thống tự động hóa công nghiệp.

Khả năng bảo vệ IP68/IP69K giúp IN68 có thể làm việc trong môi trường có bụi, nước và điều kiện vệ sinh bằng tia nước áp lực cao. Kübler đồng thời công bố khả năng bảo vệ trước ảnh hưởng của hơi muối và thay đổi nhiệt độ nhanh, mở rộng khả năng sử dụng của sản phẩm cho các thiết bị ngoài trời.

Dải nhiệt độ -40 đến +85°C giúp IN68 đáp ứng các ứng dụng có điều kiện nhiệt độ thay đổi lớn, đặc biệt là máy móc hoạt động ngoài trời, thiết bị di động và các hệ thống công nghiệp.

🌐 www.ngochuyduong.com | ☎️ 0909 399 174 | thach.phan@ngochuyduong.com

🔁 Tương thích – Thay thế – Mở rộng

Ưu điểm quan trọng của dòng Kübler IN68 là khả năng lựa chọn giao tiếp phù hợp với kiến trúc điều khiển.

IN68 IO-Link

Phiên bản IO-Link có thể tích hợp vào hệ thống Công nghiệp 4.0/IIoT thông qua IO-Link Master. Người dùng có thể thực hiện cấu hình và chẩn đoán bằng các công cụ phần mềm phù hợp.

Kübler cung cấp IODD, DTM và công cụ hỗ trợ PACTware cho quá trình cấu hình. Ngoài ra, hãng còn cung cấp các loại IO-Link Master có giao tiếp Ethernet cho EtherNet/IP, EtherCAT và PROFINET, giúp đưa thiết bị IO-Link vào các mạng tự động hóa hiện hữu.

IN68 CANopen

Phiên bản CANopen phù hợp với hệ thống sử dụng mạng CANopen. Thiết bị sử dụng đầu nối M12 và có thể sử dụng các bộ dây kết nối được Kübler cung cấp.

Việc lựa chọn CANopen giúp kỹ sư tích hợp cảm biến vào hệ thống điều khiển mà không cần chuyển đổi giá trị góc sang tín hiệu tương tự.

Phụ kiện kết nối

Kübler cung cấp nhiều phụ kiện cho IN68, bao gồm:

• Bộ dây M12.
• Đầu nối M12 5 chân.
• Đầu nối có thể đấu dây tại hiện trường.
• Bộ dây kết nối CANopen.
• Kẹp chống nhiễu điện từ EMC.
• IO-Link Master đối với phiên bản IO-Link.

Các phụ kiện này giúp quá trình lắp đặt và tích hợp cảm biến vào hệ thống thuận tiện hơn.

🌐 www.ngochuyduong.com | ☎️ 0909 399 174 | thach.phan@ngochuyduong.com

🎯 Ứng dụng thực tế Cảm biến góc nghiêng Kübler IN68

Kübler IN68 được thiết kế cho các ứng dụng đo góc nghiêng tĩnh và đặc biệt phù hợp với các thiết bị cần khả năng chống chịu môi trường cao. Kübler định hướng dòng cảm biến góc nghiêng của mình cho nhiều lĩnh vực như tự động hóa di động, máy xây dựng, máy nông nghiệp – lâm nghiệp, xe chuyên dụng, cần cẩu di động, công nghiệp nặng và năng lượng mặt trời.

Máy móc di động

IN68 có thể sử dụng để theo dõi độ nghiêng của máy xây dựng, máy nông nghiệp, phương tiện chuyên dụng và các thiết bị di động.

Cần cẩu và thiết bị nâng

Góc nghiêng có thể được đưa về bộ điều khiển để theo dõi trạng thái của cơ cấu. Phiên bản CANopen đặc biệt phù hợp với máy móc đã sử dụng mạng CAN trong hệ thống điều khiển.

Máy xây dựng

Khả năng làm việc từ -40 đến +85°C cùng cấp bảo vệ IP68/IP69K giúp IN68 phù hợp với các máy thường xuyên hoạt động ngoài trời.

Thiết bị nông nghiệp và lâm nghiệp

Cảm biến có thể được sử dụng để xác định góc nghiêng của máy hoặc cơ cấu trong những môi trường có bụi, nước và thay đổi nhiệt độ.

Hệ thống năng lượng mặt trời

Góc nghiêng là một thông số quan trọng trong các hệ thống điều chỉnh vị trí. IN68 có thể được sử dụng trong các hệ thống cần giám sát vị trí nghiêng của cơ cấu.

Công nghiệp nặng

Khả năng chống chịu môi trường của IN68 phù hợp với các thiết bị công nghiệp làm việc trong điều kiện khắc nghiệt.

📞 Gọi tư vấn theo ngành: 0909 399 174 – Cảm biến góc nghiêng Kübler IN68

💡 Nên chọn Kübler IN68 IO-Link hay IN68 CANopen?

Hai phiên bản có cùng nền tảng đo góc nghiêng nhưng phù hợp với hai kiến trúc kết nối khác nhau.

Chọn IN68 IO-Link khi:

• Hệ thống đang sử dụng IO-Link.
• Cần cấu hình cảm biến bằng IO-Link Master.
• Cần tích hợp vào mạng Công nghiệp 4.0/IIoT.
• Cần điều chỉnh nhiều thông số bằng phần mềm.
• Cần đọc dữ liệu và thực hiện chẩn đoán thuận tiện.
• Hệ thống sử dụng IO-Link Master kết nối lên PROFINET, EtherNet/IP hoặc EtherCAT.

Chọn IN68 CANopen khi:

• Hệ thống đã sử dụng CANopen.
• Cần truyền dữ liệu góc nghiêng trực tiếp qua mạng CAN.
• Máy móc sử dụng bộ điều khiển hỗ trợ CANopen.
• Cần cấu hình các thông số đo và bộ lọc.
• Cần giải pháp cảm biến phù hợp cho máy móc di động hoặc ngoài trời.

Tóm lại: nếu hệ thống của bạn sử dụng IO-Link, nên chọn IN68 IO-Link; nếu bộ điều khiển sử dụng CANopen, nên chọn IN68 CANopen. Về khả năng đo, cả hai đều hỗ trợ 0–360° cho 1 trục và -85° đến +85° cho 2 trục.

💡 Tại sao nên mua tại Ngọc Huy Dương?

Ngọc Huy Dương cung cấp thiết bị công nghiệp cho nhà máy, kỹ sư thiết kế, nhà thầu EPC và OEM tại Việt Nam.

Khi lựa chọn Kübler IN68, khách hàng được hỗ trợ:

• Tư vấn lựa chọn phiên bản IO-Link hoặc CANopen.
• Tư vấn phạm vi đo 1 trục hoặc 2 trục.
• Tư vấn giao tiếp phù hợp với PLC và bộ điều khiển.
• Tư vấn phụ kiện M12 và phương án kết nối.
• Hỗ trợ tài liệu kỹ thuật phục vụ thiết kế.
• Tư vấn cấu hình theo điều kiện lắp đặt thực tế.
• Hỗ trợ kỹ thuật trong quá trình lựa chọn và sử dụng sản phẩm.

Với các hệ thống cần đo góc nghiêng ngoài trời, việc lựa chọn đúng cấp bảo vệ, phạm vi đo và giao tiếp truyền thông ngay từ đầu sẽ giúp quá trình tích hợp và vận hành thuận lợi hơn.

🌐 www.ngochuyduong.com | ☎️ 0909 399 174 | thach.phan@ngochuyduong.com

📞 Liên hệ – Đặt hàng / Tư vấn kỹ thuật Cảm biến góc nghiêng Kübler IN68

CÔNG TY TNHH NGỌC HUY DƯƠNG

🌐 Website: www.ngochuyduong.com
📧 Email: thach.phan@ngochuyduong.com
📞 Hotline: 0909 399 174

Để được tư vấn Kübler IN68, khách hàng nên cung cấp phạm vi góc cần đo, số trục, giao tiếp mong muốn, điện áp cấp và điều kiện môi trường lắp đặt.

Ngọc Huy Dương hỗ trợ xác định cấu hình phù hợp với hệ thống thực tế, đặc biệt trong trường hợp cần lựa chọn giữa IO-Link và CANopen.

🧩 Phiên bản & Mã sản phẩm Cảm biến góc nghiêng Kübler IN68

Kübler IN68 – IO-Link

Phiên bản IN68 IO-Link có các đặc điểm:

• Đo 1 trục: 0–360°.
• Đo 2 trục: -85° đến +85°.
• Giao tiếp IO-Link.
• Điện áp cấp: 10–30 V DC.
• Kết nối M12.
• Kích thước 62,6 × 71,6 × 20 mm.
• Nhiệt độ làm việc -40 đến +85°C.
• Cấp bảo vệ IP68/IP69K.
• Có thể thiết lập phạm vi đo.
• Có thể thiết lập điểm giữa.
• Có thể thiết lập bộ lọc.
• Hỗ trợ chức năng cân bằng.
• Hỗ trợ cấu hình thông qua IO-Link Master và PACTware.

Kübler IN68 – CANopen

Phiên bản IN68 CANopen có các đặc điểm:

• Đo 1 trục: 0–360°.
• Đo 2 trục: -85° đến +85°.
• Giao tiếp CANopen.
• Kết nối M12.
• Kích thước 62,6 × 71,6 × 20 mm.
• Nhiệt độ làm việc -40 đến +85°C.
• Cấp bảo vệ IP68/IP69K.
• Có thể thiết lập phạm vi đo.
• Có thể thiết lập điểm giữa.
• Có thể thiết lập bộ lọc.
• Có chức năng cân bằng.
• Đèn LED hiển thị trạng thái hoạt động và giao tiếp CANopen.

📩 Bạn cần bảng mã Kübler IN68 IO-Link / IN68 CANopen đầy đủ? Gửi yêu cầu: thach.phan@ngochuyduong.com

🧩 FAQ – Câu hỏi thường gặp

1. Kübler IN68 là gì?
Kübler IN68 là cảm biến góc nghiêng dùng cho ứng dụng tĩnh, sử dụng phần tử đo gia tốc để xác định độ nghiêng theo 1 hoặc 2 trục.

2. IN68 đo được bao nhiêu độ?
Cấu hình 1 trục có phạm vi 0–360°, trong khi cấu hình 2 trục có phạm vi -85° đến +85°.

3. IN68 IO-Link và IN68 CANopen khác nhau như thế nào?
Khác biệt chính nằm ở giao tiếp. IN68 IO-Link sử dụng IO-Link, còn IN68 CANopen sử dụng CANopen. Hai phiên bản có cùng định hướng đo góc nghiêng nhưng được lựa chọn theo hệ thống điều khiển thực tế.

4. Kübler IN68 có dùng ngoài trời được không?
Có. Thiết bị có dải nhiệt độ làm việc -40 đến +85°C, cấp bảo vệ IP68/IP69K và được thiết kế để chống ảnh hưởng của hơi muối cũng như thay đổi nhiệt độ nhanh.

5. IN68 có thể điều chỉnh phạm vi đo không?
Có. Người dùng có thể thiết lập phạm vi đo, điểm giữa và điểm đầu/cuối đối với cấu hình đo 1 trục, đồng thời điều chỉnh bộ lọc theo yêu cầu.

6. IN68 có kết nối M12 không?
Có. Kübler IN68 sử dụng đầu nối M12. Hãng cũng cung cấp các bộ dây và đầu nối M12 tương ứng cho việc lắp đặt.

7. IN68 có phù hợp với Công nghiệp 4.0 không?
Phiên bản IN68 IO-Link được Kübler định hướng trực tiếp cho việc tích hợp vào mạng Công nghiệp 4.0/IIoT, với khả năng cấu hình thông qua IO-Link Master.

8. Khi nào nên chọn IN68 CANopen?
Nên chọn phiên bản CANopen khi máy hoặc hệ thống điều khiển đã sử dụng mạng CANopen và cần truyền dữ liệu góc nghiêng trực tiếp qua giao tiếp này.

Cảm biến góc nghiêng Kübler IN68 là giải pháp đo góc nghiêng tĩnh có khả năng tích hợp linh hoạt nhờ hai lựa chọn giao tiếp IO-Link và CANopen. Với phạm vi đo 0–360° cho 1 trục, -85° đến +85° cho 2 trục, nhiệt độ làm việc -40 đến +85°C, cấp bảo vệ IP68/IP69K và khả năng thiết lập nhiều thông số, IN68 phù hợp cho máy móc công nghiệp, thiết bị di động, cần cẩu, máy xây dựng, thiết bị ngoài trời và các hệ thống tự động hóa hiện đại.
