Hytork XL – Bộ truyền động khí nén Rack & Pinion cho van công nghiệp

Hytork XL là dòng bộ truyền động khí nén Rack & Pinion được thiết kế để tự động hóa các loại van quay 90° trong hệ thống công nghiệp. Dòng sản phẩm sử dụng thân nhôm đúc LM25 độ bền cao, thiết kế mô-đun và có thể chuyển đổi tại hiện trường giữa cấu hình tác động kép và hồi lò xo.

Theo tài liệu của hãng, Hytork XL có 12 kích thước actuator, với dải mô-men của phiên bản tác động kép từ khoảng 19 đến 3.232 Nm tại 5,5 barg, đáp ứng nhiều loại van quay như:

• Van bi.
• Van bướm.
• Van plug.
• Các cơ cấu quay 90° khác.

Dòng sản phẩm hướng tới các hệ thống cần actuator nhỏ gọn nhưng vẫn có độ bền cơ khí cao, khả năng chống ăn mòn và thuận tiện khi tích hợp các phụ kiện điều khiển.

CÔNG TY TNHH NGỌC HUY DƯƠNG
Website: www.ngochuyduong.com
Điện thoại: 0909 527562
Email: khoiphong@ngochuyduong.com

Hytork XL là gì?

Hytork XL là actuator khí nén dạng Rack & Pinion, trong đó lực tuyến tính của piston được chuyển thành chuyển động quay thông qua thanh răng và bánh răng.

Nguyên lý hoạt động:

Khí nén

↓

Piston dịch chuyển

↓

Thanh răng chuyển động

↓

Bánh răng quay

↓

Trục actuator quay

↓

Van đóng hoặc mở

Cấu trúc Rack & Pinion cho phép thiết bị tạo chuyển động quay trực tiếp, phù hợp với các loại van cần góc quay một phần tư vòng.

Hãng thiết kế dòng sản phẩm theo dạng mô-đun, vì vậy một actuator có thể được cấu hình tác động kép hoặc hồi lò xo tùy yêu cầu.

Đặc điểm nổi bật của Hytork XL

Một trong những điểm đáng chú ý của dòng actuator này là hãng tập trung đồng thời vào độ bền, khả năng bảo vệ bên trong và sự thuận tiện khi bảo trì.

Các đặc điểm chính gồm:

• Thân actuator bằng nhôm LM25 đúc.
• Thiết kế Rack & Pinion.
• Cấu hình Double Acting hoặc Spring Return.
• Có thể chuyển đổi cấu hình tại hiện trường.
• Hệ thống SAFEKEY.
• Lớp bảo vệ CEREMIGARD.
• Ổ đỡ DURASTRIP được bôi trơn lâu dài.
• Cổng khí bên trong có tiết diện lớn.
• Giao diện lắp phụ kiện NAMUR.
• Giao diện lắp van theo ISO 5211.
• Chỉ thị vị trí trực quan.
• Cữ giới hạn hành trình hai chiều.
• Bánh răng và thanh răng có kích thước răng lớn.
• Có nhiều lựa chọn bộ lò xo.

Những đặc điểm này giúp Hytork XL phù hợp với các hệ thống van tự động cần làm việc liên tục trong môi trường công nghiệp.

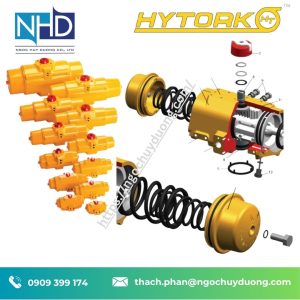

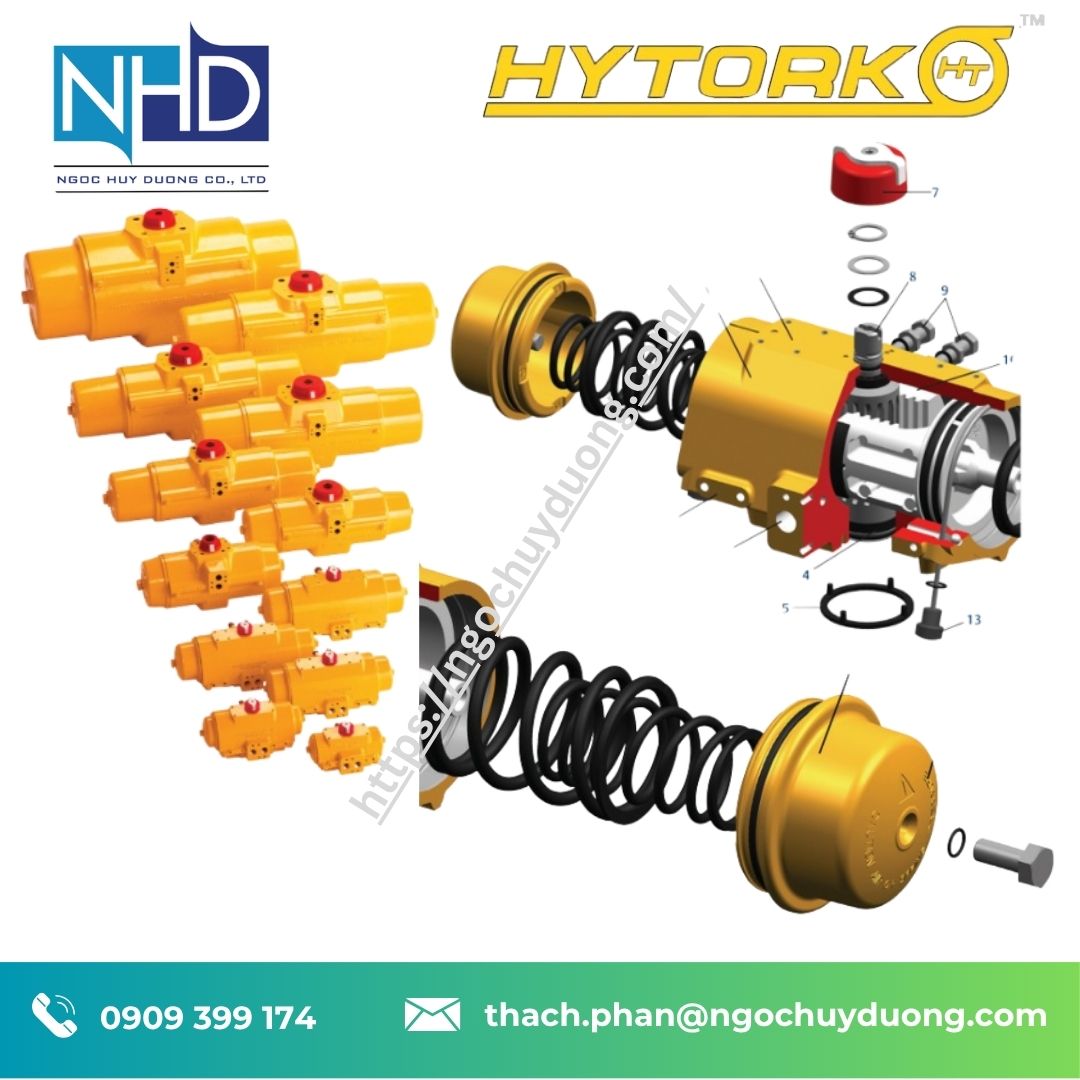

Cấu tạo của bộ truyền động Hytork XL

Một actuator hoàn chỉnh gồm các thành phần chính:

• Thân actuator.
• Hai piston.
• Thanh răng.
• Bánh răng trung tâm.
• Trục đầu ra.
• Ổ đỡ piston.
• Ổ đỡ bánh răng.
• Gioăng làm kín.
• Cữ giới hạn hành trình.
• Chỉ thị vị trí.
• Bộ lò xo đối với phiên bản Spring Return.

Thiết kế hai piston giúp lực tác động lên cơ cấu bánh răng được phân bố theo hai phía, tạo chuyển động quay ổn định.

Theo brochure, dòng sản phẩm được thiết kế với chỉ ba bộ phận chuyển động chính, đồng thời sử dụng ổ đỡ DURASTRIP để giảm ma sát và hỗ trợ tăng tuổi thọ chu kỳ.

Cơ cấu Rack & Pinion

Cơ cấu Rack & Pinion là nền tảng của Hytork XL.

Khi khí nén được đưa vào actuator, piston di chuyển theo phương thẳng. Thanh răng gắn với piston tác động lên bánh răng trung tâm.

Bánh răng sau đó truyền chuyển động tới trục đầu ra.

Ưu điểm của kết cấu này:

• Chuyển động quay trực tiếp.
• Kết cấu tương đối gọn.
• Dễ lắp trên van quay.
• Dễ kết hợp phụ kiện.
• Phù hợp các ứng dụng đóng/mở tự động.
• Có thể sử dụng cho nhiều kích thước van khác nhau.

Hãng cũng sử dụng thiết kế răng lớn trên thanh răng và bánh răng nhằm tăng mức độ ăn khớp, giảm ứng suất trên răng và hỗ trợ tuổi thọ cơ cấu truyền động.

Hytork XL Double Acting

Phiên bản Double Acting sử dụng khí nén cho cả hai chiều chuyển động.

Khi cấp khí vào một phía:

piston dịch chuyển → actuator quay theo một chiều.

Khi cấp khí vào phía đối diện:

piston dịch chuyển ngược → actuator quay theo chiều còn lại.

Cấu hình này phù hợp với các hệ thống có nguồn khí nén liên tục và cần điều khiển chủ động cả chiều mở lẫn chiều đóng.

Một số ứng dụng:

• Van bi.
• Van bướm.
• Van plug.
• Damper.
• Máy tự động hóa.
• Hệ thống đường ống.

Hytork XL Spring Return

Phiên bản Spring Return sử dụng khí nén cho một chiều và bộ lò xo cho chiều còn lại.

Khi có khí:

actuator thực hiện thao tác đóng hoặc mở.

Khi mất nguồn khí:

lò xo đưa actuator về trạng thái được thiết kế trước.

Tùy cách lắp đặt, hệ thống có thể được cấu hình theo:

• Fail Close.
• Fail Open.

Đây là lựa chọn phù hợp với những ứng dụng cần xác định rõ trạng thái của van khi mất nguồn điều khiển.

Brochure mô tả bộ lò xo của dòng XL sử dụng cấu trúc lồng đồng tâm, được xử lý chống ăn mòn và được hãng thiết kế để hạn chế nguy cơ gãy lò xo.

Có thể chuyển đổi Double Acting và Spring Return

Một ưu điểm đáng chú ý là thiết kế của dòng actuator có tính mô-đun.

Theo hãng, actuator có thể chuyển đổi tại hiện trường từ Double Acting sang Spring Return và ngược lại.

Điều này có thể hữu ích trong:

• Bảo trì.
• Thay đổi cấu hình máy.
• Chuẩn hóa phụ tùng.
• Điều chỉnh yêu cầu an toàn của hệ thống.

Tuy nhiên, việc chuyển đổi phải được thực hiện theo đúng tài liệu lắp đặt và bảo trì của nhà sản xuất, đặc biệt đối với phiên bản có lò xo chịu lực.

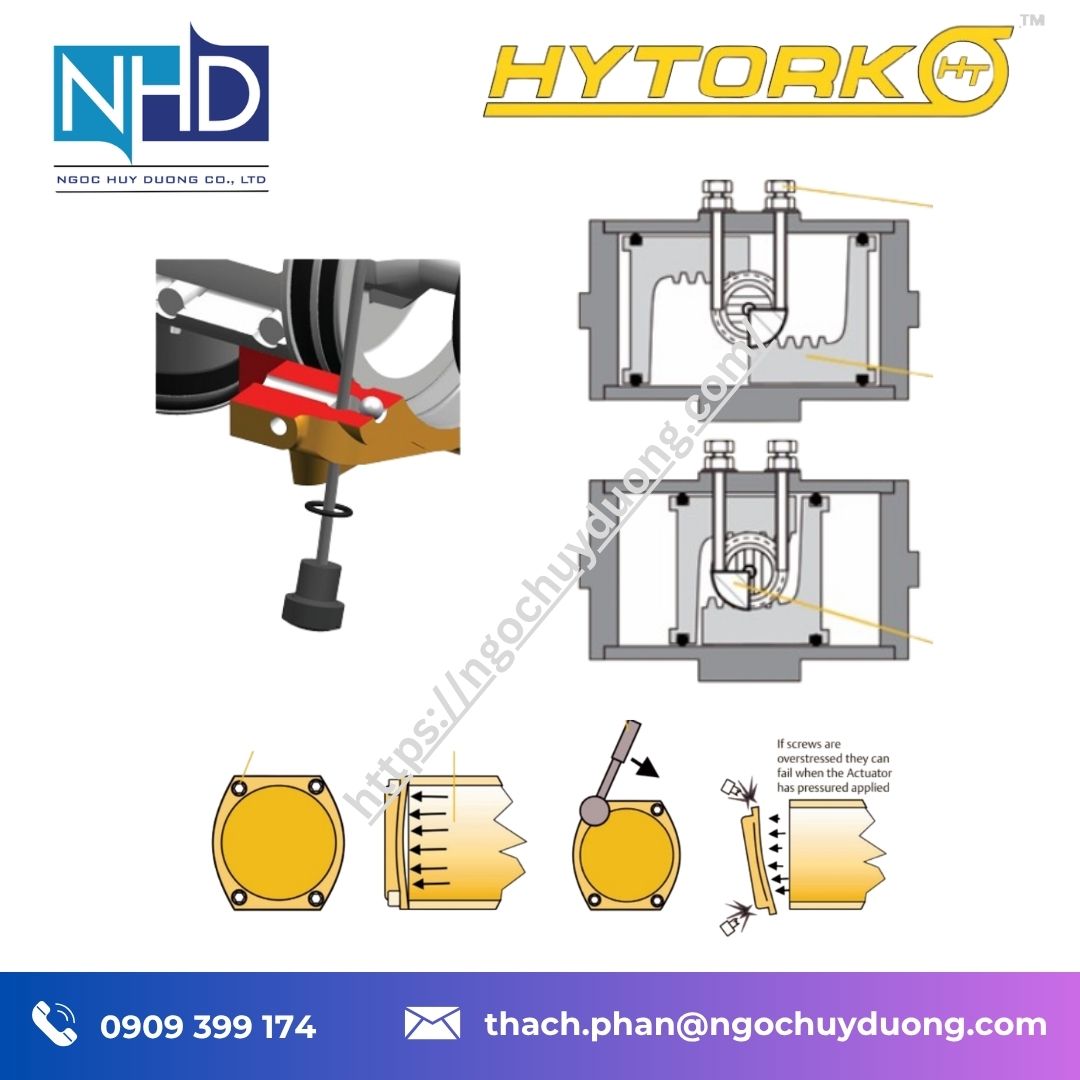

Hệ thống SAFEKEY của Hytork XL

SAFEKEY là một trong những đặc điểm an toàn nổi bật của dòng sản phẩm.

Theo brochure, SAFEKEY sử dụng một chốt thép không gỉ đàn hồi nằm trong rãnh gia công bên trong thân actuator. Hệ thống này được làm kín bằng gioăng O-ring và được thiết kế để giảm nguy cơ nhiễm bẩn từ bên ngoài cũng như giảm tập trung ứng suất so với cách cố định bằng bu lông truyền thống.

Một điểm quan trọng là brochure mô tả SAFEKEY được thiết kế để không thể tháo ra khi actuator đang có áp suất hoặc khi bộ lò xo vẫn đang chịu lực.

Đây là đặc điểm liên quan trực tiếp tới an toàn bảo trì.

Khi tháo actuator Spring Return, vẫn phải tuân thủ đầy đủ quy trình của nhà sản xuất và sử dụng đúng dụng cụ chuyên dụng.

CEREMIGARD – bảo vệ bên trong actuator

Các khoang bên trong của Hytork XL được xử lý bằng lớp phủ CEREMIGARD.

Theo tài liệu, đây là lớp hoàn thiện dạng gốm chống ăn mòn dựa trên Di-Aluminium Tri-oxide – Al₂O₃.

Mục đích:

• Bảo vệ bề mặt bên trong.
• Hạn chế ảnh hưởng của ăn mòn.
• Tăng khả năng bảo vệ các khoang piston.
• Hỗ trợ độ bền trong môi trường công nghiệp.

Đặc biệt với phiên bản Spring Return, các khoang lò xo có liên quan trực tiếp tới môi trường bên ngoài nên khả năng bảo vệ bề mặt bên trong là một yếu tố đáng chú ý.

Ổ đỡ DURASTRIP

Các bộ phận chuyển động được bảo vệ bằng DURASTRIP bearings.

Đây là hệ thống ổ đỡ được bôi trơn lâu dài theo thiết kế của hãng.

Vai trò:

• Giảm ma sát.
• Hỗ trợ chuyển động ổn định.
• Giảm hao mòn.
• Tăng tuổi thọ chu kỳ.

Brochure xác định DURASTRIP là một trong những yếu tố giúp bảo vệ các bộ phận chuyển động của actuator.

Thân actuator bằng nhôm LM25

Thân của dòng sản phẩm sử dụng nhôm LM25 đúc có độ bền cao.

Theo hãng, kết cấu này được thiết kế để hạn chế ảnh hưởng của:

• Va đập.
• Móp thân.
• Tải trọng bên ngoài.
• Mỏi vật liệu.

Việc sử dụng nhôm đúc cũng giúp duy trì trọng lượng hợp lý so với các thiết kế actuator có thân bằng vật liệu nặng hơn.

Bảo vệ bề mặt bên ngoài

Ngoài CEREMIGARD bên trong, thân và nắp của actuator còn có lớp sơn bột polyester theo cấu hình tiêu chuẩn.

Mục đích là tăng khả năng bảo vệ trước môi trường công nghiệp có tính ăn mòn.

Hãng cũng cung cấp phiên bản Hytork XL Commando dành cho môi trường ăn mòn mạnh hơn, sử dụng hệ xử lý bề mặt chuyên dụng và pinion được phủ fluoropolymer.

Pinion chống ăn mòn

Pinion thép của dòng sản phẩm được phủ cobalt-zinc để tăng khả năng chống ăn mòn.

Brochure cũng cho biết actuator đã trải qua thử nghiệm phun muối tới 1.000 giờ và pinion được thiết kế với cơ cấu cữ dừng riêng.

Điều này đặc biệt đáng chú ý khi actuator được sử dụng trong:

• Nhà máy hóa chất.
• Khu vực ngoài trời.
• Khu vực ven biển.
• Hệ thống dầu khí.
• Môi trường có độ ẩm cao.

Cữ giới hạn hành trình hai chiều

Hytork XL được trang bị cữ giới hạn hành trình theo cả hai chiều.

Điều này cho phép:

• Điều chỉnh vị trí đóng.
• Điều chỉnh vị trí mở.
• Kiểm soát chính xác góc quay.
• Hạn chế việc van vượt quá hành trình.

Theo brochure, tính năng này đặc biệt hữu ích với các loại van yêu cầu độ chính xác cao như van bướm hiệu suất cao hoặc van có ghế kim loại.

Các model Hytork XL2586 và Hytork XL4581 sử dụng cụm cữ dừng bố trí phía dưới theo tài liệu.

Chỉ thị vị trí trực quan

Actuator được trang bị visual position indicator giúp người vận hành quan sát nhanh trạng thái của van.

Chỉ thị có thể chuyển đổi giữa:

• Hiển thị theo phương ngang.
• Hiển thị theo phương thẳng hàng.

Điều này giúp thuận tiện hơn khi bố trí actuator ở các hướng khác nhau trên van.

Giao diện ISO 5211

Pinion drive của Hytork XL được chế tạo theo giao diện ISO 5211 và sử dụng dạng star drive.

Điều này giúp việc lắp trực tiếp actuator lên van thuận tiện hơn và tăng khả năng tương thích với các bộ gá van phù hợp.

Khi thay thế actuator, vẫn cần kiểm tra:

• Kích thước mặt bích.
• Vòng lỗ.
• Kích thước trục van.
• Chiều cao trục.
• Kiểu coupling.

Không nên chỉ dựa vào việc cả hai sản phẩm đều ghi ISO 5211.

Giao diện NAMUR cho phụ kiện

Phần lắp phụ kiện của Hytork XL sử dụng chuẩn VDE/VDI 3845 – NAMUR.

Điều này cho phép tiêu chuẩn hóa việc lắp:

• Van điện từ.
• Công tắc vị trí.
• Bộ điều khiển.
• Các phụ kiện khí nén khác.

Hãng cũng giới thiệu Hytork XL như nền tảng để xây dựng các cụm điều khiển van hoàn chỉnh cùng phụ kiện Valvetop.

Cổng khí bên trong có tiết diện lớn

Một đặc điểm của thiết kế là large internal air passages.

Mục tiêu:

• Giảm tổn thất dòng khí.
• Hỗ trợ tốc độ vận hành van.
• Hạn chế nguy cơ tắc nghẽn đường khí.

Tuy nhiên tốc độ thực tế không chỉ phụ thuộc actuator.

Cần xem xét đồng thời:

• Lưu lượng van điện từ.
• Đường kính ống.
• Chiều dài ống.
• Fitting.
• Áp suất nguồn.
• Bộ điều chỉnh tốc độ.

Hãng cũng nhấn mạnh rằng thiết kế đường khí lớn là một phần trong giải pháp tăng tốc độ vận hành và độ tin cậy.

Dải model Hytork XL

Tài liệu kỹ thuật của hãng liệt kê các kích thước:

• Hytork XL26
• Hytork XL71
• Hytork XL131
• Hytork XL186
• Hytork XL221
• Hytork XL281
• Hytork XL426
• Hytork XL681
• Hytork XL1127
• Hytork XL1372
• Hytork XL2586
• Hytork XL4581

Đây là 12 kích thước actuator, tạo thành dải mô-men từ loại nhỏ đến loại lớn.

Mô-men xoắn của Hytork XL

Tại áp suất khí 5,5 barg, bảng kỹ thuật cho phiên bản Double Acting thể hiện:

Các giá trị trên là mô-men từ phía hành trình khí của phiên bản Double Acting tại điều kiện áp suất nêu trên.

Không nên lấy bảng này để chọn trực tiếp cho Spring Return vì cấu hình lò xo có đặc tính mô-men khác.

Áp suất vận hành

Thông số sản phẩm hiện được công bố cho Hytork XL cho biết áp suất vận hành có thể lên tới:

8,3 bar / 120 psi.

Tuy nhiên, mô-men actuator thay đổi theo áp suất.

Ví dụ với Hytork XL26 Double Acting:

• 3 bar: 10 Nm.
• 4 bar: 14 Nm.
• 5 bar: 17 Nm.
• 5,5 bar: 19 Nm.
• 6 bar: 21 Nm.
• 7 bar: 24 Nm.
• 8 bar: 28 Nm.

Vì vậy khi chọn actuator cần sử dụng áp suất thực tế thấp nhất của hệ thống, không nên chỉ lấy áp suất tối đa của nguồn khí.

Cách chọn Hytork XL theo mô-men van

Không nên chọn actuator chỉ dựa vào DN của van.

Cần lấy từ nhà sản xuất van các thông số:

• Break torque.
• Running torque.
• End torque hoặc seating torque.
• Mô-men tối đa cho phép trên trục van.
• Chiều quay.
• Vị trí xuất hiện mô-men lớn nhất.

Tài liệu kỹ thuật Hytork cũng khuyến nghị nhà sản xuất van cung cấp mô-men yêu cầu tối đa, bao gồm các điều chỉnh hoặc hệ số an toàn phù hợp với điều kiện sử dụng.

Ví dụ chọn actuator

Giả sử một van yêu cầu mô-men phá kẹt:

40 Nm

và kỹ sư áp dụng hệ số an toàn:

1,2

Mô-men dùng để lựa chọn:

40 × 1,2 = 48 Nm

Nếu áp suất khí tối thiểu là 5,5 barg, bảng Double Acting cho thấy:

• Hytork XL71: 47 Nm → chưa đạt 48 Nm.
• Hytork XL131: 89 Nm → đạt yêu cầu.

Khi đó cần tiếp tục kiểm tra mô-men tối đa trên trục van để đảm bảo actuator không vượt giới hạn cho phép.

Đây là ví dụ minh họa phương pháp chọn; hệ số an toàn thực tế phải căn cứ vào nhà sản xuất van và điều kiện ứng dụng.

Hytork XL cho van bi

Van bi là một trong những ứng dụng điển hình của dòng actuator này.

Van bi thường cần:

• Góc quay 90°.
• Mô-men phá kẹt đáng kể.
• Đóng mở nhanh.
• Khả năng vận hành tự động.

Rack & Pinion phù hợp với yêu cầu chuyển đổi chuyển động tuyến tính thành chuyển động quay.

Ứng dụng có thể gồm:

• Đường ống nước.
• Khí nén.
• Dầu.
• Hóa chất.
• Hệ thống xử lý công nghiệp.

Hytork XL cho van bướm

Van bướm cũng là ứng dụng phổ biến.

Actuator cần tạo đủ mô-men ở các vùng góc quay khác nhau.

Cữ giới hạn hành trình hai chiều của dòng sản phẩm giúp kiểm soát chính xác điểm dừng đóng và mở. Hãng đặc biệt nhấn mạnh tính năng này đối với các van bướm hiệu suất cao cần độ chính xác góc quay.

Hytork XL cho van plug

Van plug sử dụng chuyển động quay để thay đổi trạng thái dòng chảy.

Dòng actuator này có thể được lựa chọn nếu:

• Mô-men van nằm trong phạm vi của actuator.
• Giao diện cơ khí phù hợp.
• Góc quay phù hợp.
• Điều kiện khí nén đáp ứng.

Không nên chọn actuator chỉ dựa trên loại van; thông số mô-men vẫn là cơ sở chính.

Ứng dụng trong dầu khí và hóa chất

Hytork XL được định hướng cho các ứng dụng van trong môi trường công nghiệp, bao gồm các hệ thống có yêu cầu về độ bền và khả năng chống ăn mòn.

Các đặc điểm như:

• CEREMIGARD.
• Sơn bột bảo vệ.
• Pinion phủ cobalt-zinc.
• SAFEKEY.
• Cấu hình Spring Return.

giúp thiết bị phù hợp với nhiều môi trường vận hành khắt khe.

Với môi trường ăn mòn mạnh hơn, Hytork còn cung cấp dòng Hytork XL Commando với hệ xử lý bề mặt fluoropolymer chuyên dụng.

Hytork XL và hệ thống ESD

Phiên bản Spring Return có thể được sử dụng trong những ứng dụng cần đưa van về trạng thái xác định khi mất nguồn khí.

Một cấu trúc điển hình:

Tín hiệu ESD

↓

Van điện từ

↓

Hytork XL Spring Return

↓

Van cách ly

Khi điều kiện sự cố xảy ra, hệ thống điều khiển có thể tác động lên van điện từ để actuator thực hiện trạng thái an toàn được thiết kế.

Việc lựa chọn Fail Open hay Fail Close phải dựa trên phân tích an toàn của chính quá trình.

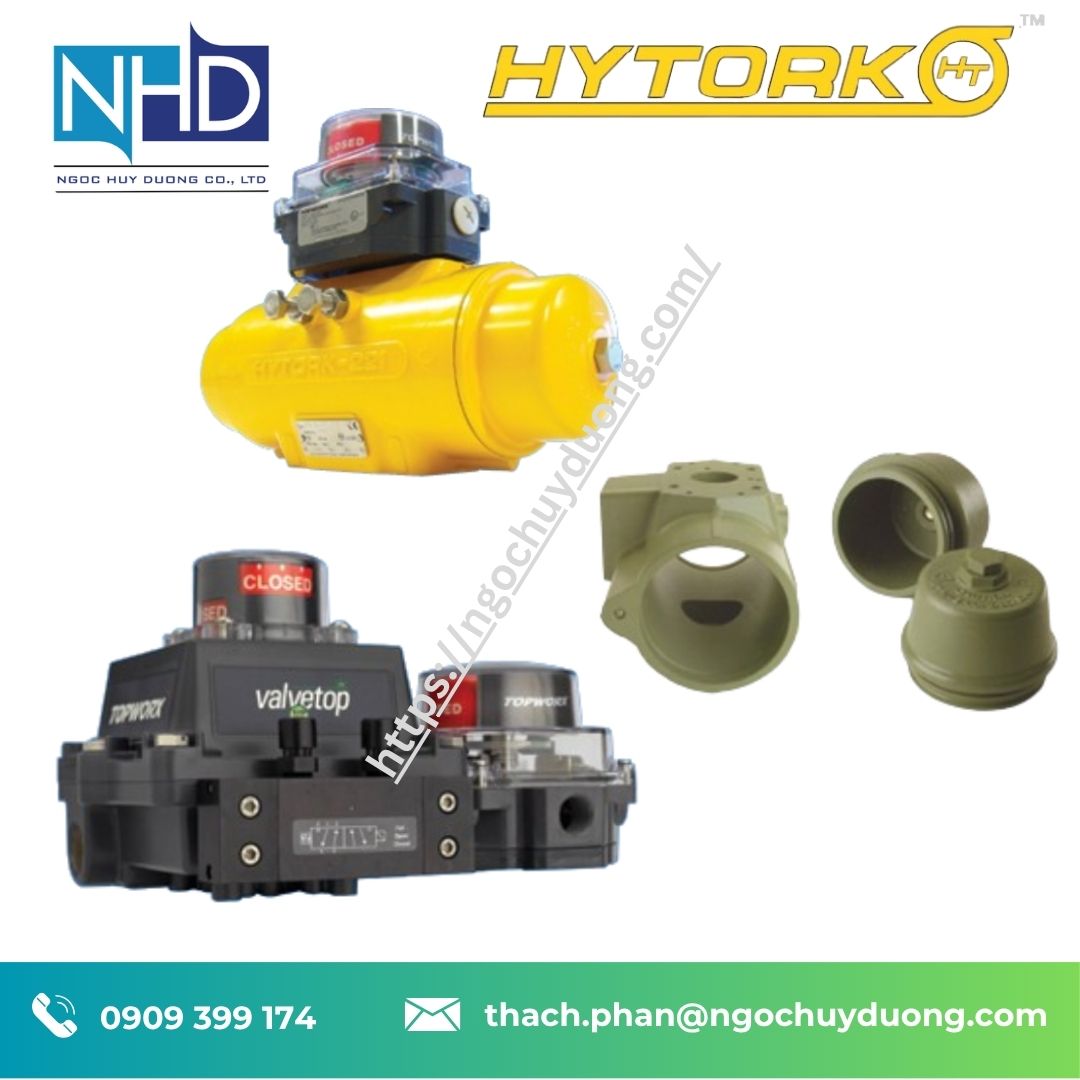

Phụ kiện điều khiển cho Hytork XL

Dòng actuator được thiết kế để kết hợp với nhiều phụ kiện thông qua các giao diện tiêu chuẩn.

Có thể sử dụng:

• Van điện từ.
• Bộ điều chỉnh áp suất.
• Bộ lọc.
• Công tắc vị trí.
• Hộp công tắc.
• Bộ chỉ thị vị trí.
• Bộ định vị.
• Thiết bị phản hồi.
• Bộ điều khiển kỹ thuật số.

Brochure giới thiệu Valvetop của TopWorx như một nhóm bộ điều khiển/giám sát van có thể kết hợp với Hytork XL, với các lựa chọn cảm biến và truyền thông như FOUNDATION Fieldbus, DeviceNet, AS-i, PROFIBUS, HART và các loại công tắc khác tùy cấu hình.

Hytork XL và Valvetop

Khi kết hợp actuator với bộ điều khiển Valvetop, có thể xây dựng một cụm:

Actuator + van điện từ + phản hồi vị trí + truyền thông

thay vì quản lý từng thành phần hoàn toàn độc lập.

Brochure cũng cho biết các giao diện lắp phụ kiện của Hytork XL tuân theo các chuẩn như EN 15714-3 và VDE/VDI 3845 – NAMUR, giúp thuận tiện tích hợp phụ kiện điều khiển và phản hồi.

Hytork XL có thể dùng cho điều khiển On/Off và Modulating không?

Trang sản phẩm hiện hành của Emerson mô tả Hytork XL là actuator cho các ứng dụng On/Off, Positioning, Modulating và ESD khi được cấu hình với hệ thống điều khiển phù hợp.

Tuy nhiên, bản thân actuator khí nén không tự động trở thành van điều khiển tuyến tính chỉ bằng cách lắp lên van.

Ứng dụng Modulating cần xem xét thêm:

• Bộ định vị.
• Tín hiệu điều khiển.
• Đặc tính van.
• Tần suất chuyển động.
• Khả năng điều khiển của hệ thống.

Bảo trì Hytork XL

Một trong những điểm hãng nhấn mạnh là khả năng bảo trì tương đối thuận tiện.

Brochure cho biết có thể thực hiện các công việc như:

• Thay van điện từ.
• Thay bộ định vị.
• Điều chỉnh công tắc.
• Thay đổi cấu hình lò xo.
• Thay ổ đỡ.
• Thay gioăng.

mà không nhất thiết phải thay toàn bộ actuator.

Đối với Spring Return, việc tháo lắp lò xo cần đặc biệt tuân thủ quy trình an toàn của Hytork và sử dụng dụng cụ phù hợp.

Không được tự ý tháo nắp actuator khi lò xo vẫn còn năng lượng cơ học.

Tuổi thọ và độ tin cậy

Brochure nhấn mạnh các yếu tố:

• DURASTRIP bearings.
• Răng Rack & Pinion kích thước lớn.
• CEREMIGARD.
• SAFEKEY.
• Bộ lò xo cấu trúc lồng.
• Thân LM25.

Mục tiêu của thiết kế là:

• Giảm ma sát.
• Giảm hao mòn.
• Tăng tuổi thọ chu kỳ.
• Bảo vệ actuator trong môi trường công nghiệp.

Không nên hiểu các đặc điểm này là một con số tuổi thọ cố định cho mọi ứng dụng; tuổi thọ thực tế vẫn phụ thuộc tải, tần suất, chất lượng khí, nhiệt độ và điều kiện môi trường.

So sánh Hytork XL với actuator Scotch Yoke

Việc lựa chọn giữa hai cơ cấu phải dựa trên đặc tính mô-men của van, không nên chỉ dựa vào tên loại actuator.

So sánh Hytork XL với Biffi RPD RPS

Hai dòng đều sử dụng Rack & Pinion nhưng cần đối chiếu đúng model, mô-men, giao diện lắp và phụ kiện trước khi thay thế.

Cách chọn Hytork XL đúng model

Bước 1 – Xác định loại van

• Van bi.
• Van bướm.
• Van plug.
• Damper.

Bước 2 – Lấy thông số mô-men

Cần có:

• Break torque.
• Running torque.
• Seating torque.
• Maximum stem torque.

Bước 3 – Xác định áp suất khí

Không lấy áp suất tối đa của hệ thống thay cho áp suất thực tế tại actuator.

Bước 4 – Chọn Double Acting hoặc Spring Return

Nếu cần điều khiển hai chiều bằng khí:

Double Acting.

Nếu cần trạng thái xác định khi mất khí:

Spring Return.

Bước 5 – Kiểm tra giao diện cơ khí

• ISO 5211.
• Kích thước trục.
• Vòng lỗ.
• Bộ gá.
• Coupling.

Bước 6 – Chọn phụ kiện

• Solenoid.
• Limit switch.
• Positioner.
• Feedback.
• Bộ lọc/điều áp.

Những lỗi thường gặp khi chọn Hytork XL

Chọn actuator theo DN van

DN không đủ để xác định actuator.

Chỉ nhìn mô-men tại 5,5 bar

Nếu hệ thống thực tế chỉ đạt 4 bar, mô-men sẽ thấp hơn đáng kể.

Không kiểm tra Maximum Stem Torque

Actuator đủ lực chưa chắc phù hợp với giới hạn trục van.

Nhầm Double Acting và Spring Return

Hai cấu hình có hành vi khác nhau khi mất khí.

Không kiểm tra hướng Fail

Spring Return cần xác định rõ Fail Open hay Fail Close.

Bỏ qua lưu lượng van điện từ

Actuator có đường khí lớn nhưng van điện từ hoặc đường ống quá nhỏ vẫn có thể làm giảm tốc độ.

Thông số kỹ thuật Hytork XL

Các thông số trên được tổng hợp từ brochure Hytork XL, dữ liệu kỹ thuật Hytork và trang sản phẩm hiện hành của Emerson.

Thông tin cần cung cấp khi báo giá Hytork XL

Để lựa chọn chính xác Hytork XL, nên cung cấp:

• Model actuator hiện tại.
• Loại van.
• DN van.
• Break torque.
• Running torque.
• Seating torque.
• Maximum stem torque.
• Áp suất khí.
• Double Acting hoặc Spring Return.
• Fail Open hoặc Fail Close.
• Nhiệt độ làm việc.
• Môi trường.
• Kiểu mặt bích.
• Kích thước trục van.
• Phụ kiện cần lắp.

Nếu đang thay thế actuator cũ, nên gửi ảnh nhãn model, mặt trên actuator, phần lắp với van và hệ thống phụ kiện để đối chiếu.

Tại sao nên chọn Hytork XL tại Ngọc Huy Dương?

Việc lựa chọn actuator không nên chỉ dựa trên tên model.

Cần đồng bộ:

mô-men van + áp suất khí + cấu hình actuator + giao diện cơ khí + phụ kiện điều khiển.

Ngọc Huy Dương hỗ trợ:

• Đối chiếu model Hytork.
• Kiểm tra actuator thay thế.
• Tư vấn Double Acting hoặc Spring Return.
• Đối chiếu mô-men theo áp suất.
• Kiểm tra giao diện lắp van.
• Cấu hình phụ kiện điều khiển.

Liên hệ báo giá Hytork XL

CÔNG TY TNHH NGỌC HUY DƯƠNG

Website: www.ngochuyduong.com
Email: khoiphong@ngochuyduong.com
Điện thoại: 0909 527562

Khi yêu cầu báo giá Hytork XL, vui lòng cung cấp:

model actuator | loại van | mô-men yêu cầu | áp suất khí | Double Acting/Spring Return | số lượng.

Nếu chưa xác định được model, có thể gửi hình ảnh actuator và van để hỗ trợ đối chiếu.

Câu hỏi thường gặp về Hytork XL

1. Hytork XL là loại actuator gì?

Đây là dòng bộ truyền động khí nén Rack & Pinion dùng để tự động hóa các loại van quay 90° như van bi, van bướm và van plug.

2. Hytork XL có những model nào?

Các kích thước được tài liệu kỹ thuật liệt kê gồm Hytork XL26, XL71, XL131, XL186, XL221, XL281, XL426, XL681, XL1127, XL1372, XL2586 và XL4581.

3. Hytork XL có Double Acting và Spring Return không?

Có. Thiết kế mô-đun cho phép dòng sản phẩm được cấu hình theo Double Acting hoặc Spring Return, và hãng cho biết có thể chuyển đổi giữa hai cấu hình tại hiện trường theo thiết kế và hướng dẫn tương ứng.

4. Mô-men của Hytork XL là bao nhiêu?

Tại 5,5 barg, các model Double Acting trong bảng kỹ thuật có mô-men từ khoảng 19 Nm đối với Hytork XL26 đến 3.232 Nm đối với Hytork XL4581.

5. Hytork XL chịu áp suất bao nhiêu?

Trang sản phẩm hiện hành công bố áp suất vận hành tới 8,3 bar / 120 psi. Mô-men thực tế phải được xác định theo áp suất vận hành và đúng model.

6. Hytork XL có lắp trực tiếp lên van được không?

Dòng sản phẩm sử dụng giao diện ISO 5211 cho phía van và NAMUR VDE/VDI 3845 cho nhiều phụ kiện. Tuy nhiên vẫn phải kiểm tra đúng kích thước mặt bích, trục van và bộ gá trước khi lắp.

7. SAFEKEY trên Hytork XL có tác dụng gì?

SAFEKEY là hệ thống cố định nắp actuator sử dụng chốt thép không gỉ nằm trong rãnh gia công bên trong. Brochure mô tả hệ thống này nhằm tăng độ an toàn khi tháo lắp và được thiết kế để không tháo được khi actuator còn áp suất hoặc khi lò xo còn chịu lực.

8. Hytork XL có dùng được trong môi trường ăn mòn không?

Có các giải pháp bảo vệ bề mặt như CEREMIGARD, sơn bột và pinion phủ cobalt-zinc. Ngoài ra hãng còn có Hytork XL Commando dành cho môi trường ăn mòn mạnh hơn.

9. Làm sao chọn đúng Hytork XL?

Cần bắt đầu từ mô-men yêu cầu của van, sau đó đối chiếu với mô-men actuator tại áp suất khí thực tế, đồng thời kiểm tra giới hạn mô-men của trục van, kiểu Double Acting/Spring Return và giao diện cơ khí. Không nên chọn chỉ theo DN van.
