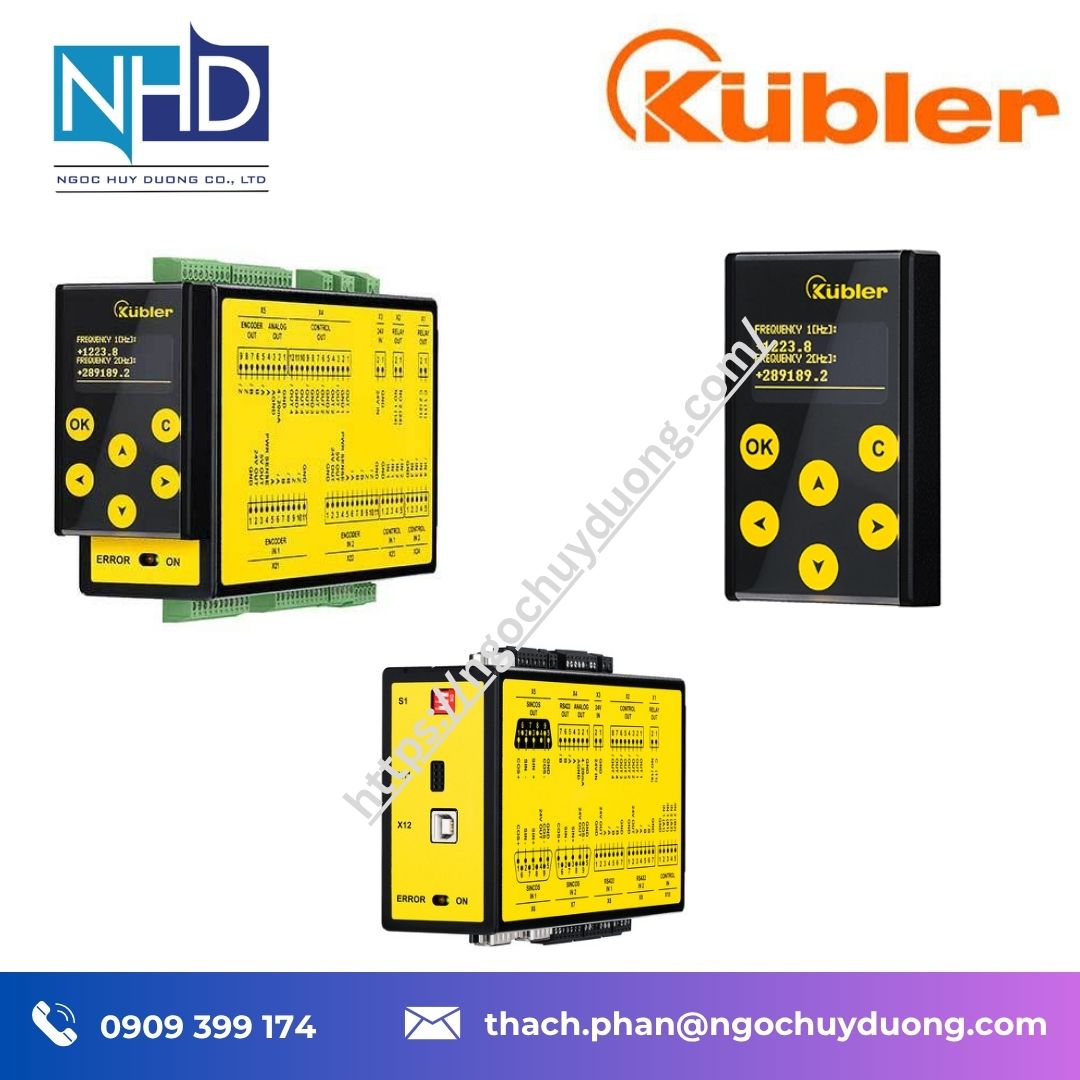

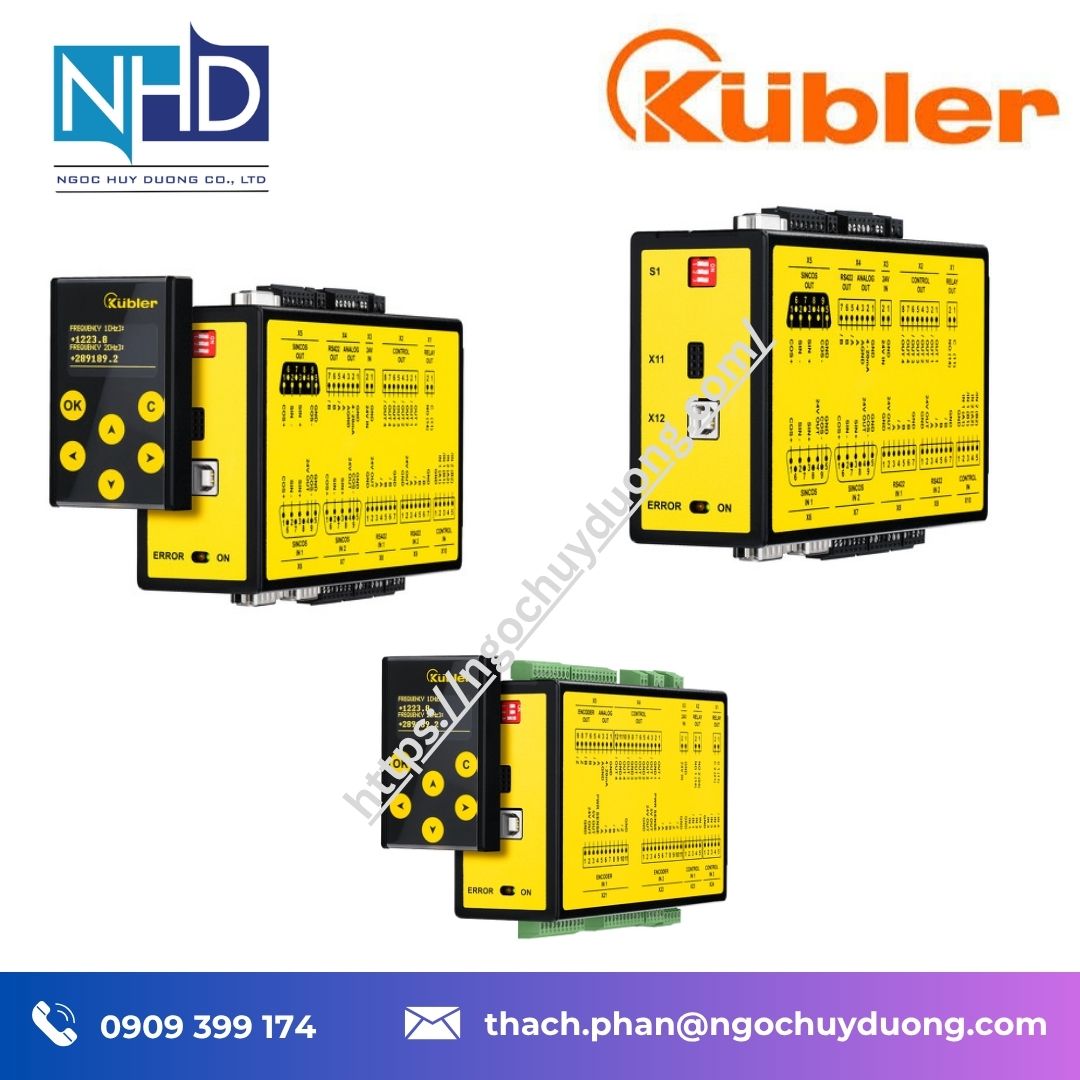

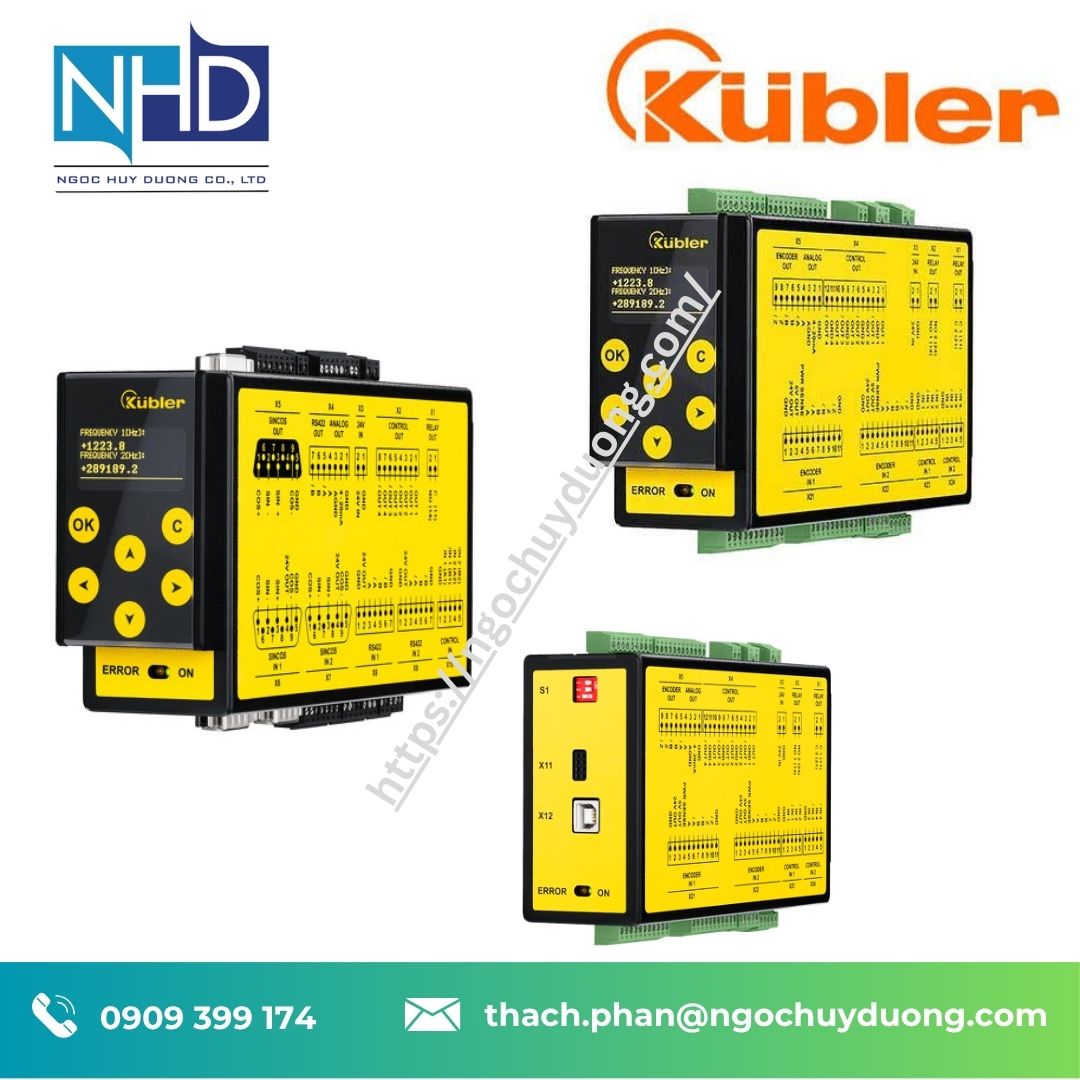

Bộ giám sát tốc độ an toàn Kübler Safety-M compact – SMC1.1, SMC2.2, SMC1.3, SMC2.4

Được phân phối bởi Ngọc Huy Dương – Đơn vị chuyên cung cấp thiết bị công nghiệp tại Việt Nam
🌐 www.ngochuyduong.com | ☎️ 0909 399 174 | ✉️ thach.phan@ngochuyduong.com

📌 Giới thiệu tổng quan bộ giám sát tốc độ an toàn Kübler

Bộ giám sát tốc độ an toàn Kübler Safety-M compact là dòng mô-đun an toàn nhỏ gọn dùng để giám sát tốc độ, trạng thái chuyển động và điều kiện dừng an toàn của máy móc. Thiết bị được Kübler phát triển dưới dạng một bộ giám sát tốc độ hoàn chỉnh trong thân thiết bị chỉ 50 mm chiều rộng, có thể tích hợp trực tiếp vào mạch an toàn hiện có hoặc sử dụng để nâng cấp các máy đời cũ. Kübler Group

Safety-M compact có bộ xử lý giám sát tốc độ tích hợp, các ngõ vào/ra an toàn và bộ chia tín hiệu. Thiết bị có thể hoạt động độc lập trong chức năng giám sát tốc độ mà không cần bổ sung PLC an toàn, tùy theo cấu hình và yêu cầu của hệ thống. Kübler Group

Danh mục Safety-M compact gồm bốn cấu hình chính:

• Kübler SMC1.1 – giám sát tốc độ an toàn với 1 hệ thống encoder SinCos.
• Kübler SMC2.2 – giám sát với 2 hệ thống encoder, hỗ trợ SinCos, HTL và TTL.
• Kübler SMC1.3 – giám sát với 1 encoder hoặc cảm biến gia tăng an toàn.
• Kübler SMC2.4 – giám sát với 2 hệ thống encoder hoặc cảm biến gia tăng.

Tùy model, thiết bị đạt cấp độ an toàn SIL2/PLd hoặc SIL3/PLe. Kübler Group

📞 Liên hệ ngay: 0909 399 174 | ✉️ thach.phan@ngochuyduong.com

⚙️ Tính năng kỹ thuật nổi bật bộ giám sát tốc độ an toàn Kübler

1. Giám sát tốc độ an toàn trong không gian nhỏ

Safety-M compact được thiết kế thành bộ giám sát tốc độ hoàn chỉnh, với chiều rộng mô-đun chỉ 50 mm. Thiết kế này giúp tiết kiệm không gian trong tủ điện nhưng vẫn cung cấp các chức năng cần thiết cho hệ thống an toàn máy. Kübler Group

Thiết bị có thể giám sát một trục và một hoặc hai hệ thống encoder tùy model. Điều này cho phép lựa chọn cấu hình theo phương án đo tốc độ của từng máy.

2. Hỗ trợ nhiều loại encoder và tín hiệu

Safety-M compact hỗ trợ các dạng tín hiệu khác nhau như:

• SinCos
• HTL
• TTL
• RS422
• Cảm biến tiệm cận trong các cấu hình phù hợp.

SMC1.1 dành cho hệ thống encoder SinCos an toàn, trong khi SMC2.2 hỗ trợ hai hệ thống encoder với các tín hiệu HTL, TTL và SinCos. SMC1.3 và SMC2.4 được thiết kế cho encoder/cảm biến gia tăng với HTL, TTL hoặc RS422 tùy cấu hình. Kübler Group

3. Bộ chia tín hiệu tích hợp

Một ưu điểm quan trọng của Safety-M compact là signal splitter – bộ chia tín hiệu tích hợp. Tín hiệu encoder có thể được chia để kết nối với các bộ điều khiển khác sử dụng cùng hệ thống encoder, giúp giảm nhu cầu đi dây bên ngoài phức tạp. Kübler Group

Ngoài ra, thiết bị có thể cung cấp giá trị tốc độ dạng tín hiệu analog, chẳng hạn 4–20 mA, cho các thiết bị hiển thị hoặc hệ thống điều khiển khác. Kübler Group

4. Cấu hình và chẩn đoán thuận tiện

Safety-M compact có thể được cấu hình thông qua màn hình vận hành và chẩn đoán OLED tháo rời hoặc phần mềm OSxx/SafeConfig trên máy tính. Người dùng có thể thực hiện cài đặt và chẩn đoán tại máy hoặc từ máy tính. Kübler Group

Đèn LED phía trước hiển thị trạng thái hoạt động, giúp kỹ thuật viên nhanh chóng nhận biết tình trạng của mô-đun. Kübler Group

5. Nhiều ngõ vào và ngõ ra an toàn

Tùy model, Safety-M compact cung cấp 4/2 hoặc 8/4 ngõ vào số an toàn, 8/4 ngõ ra số an toàn và 1 hoặc 2 ngõ ra rơ le an toàn. Cấu hình cụ thể được lựa chọn theo số encoder và yêu cầu an toàn của ứng dụng. Kuebler

📧 Gửi yêu cầu tư vấn kỹ thuật: thach.phan@ngochuyduong.com

📋 Thông số kỹ thuật tiêu chuẩn Kübler Safety-M compact

Các model đều sử dụng nguồn 24 V DC, chiều rộng mô-đun 50 mm. SMC1.1 sử dụng giao tiếp encoder SinCos; SMC2.2 hỗ trợ HTL/TTL/SinCos; SMC1.3 và SMC2.4 hỗ trợ HTL/TTL theo cấu hình. Kuebler

Kuebler PNOZmulti 2
Kuebler PNOZmulti Mini
Kuebler SRP
Kuebler SRP-E
Kuebler SRP/3
Kuebler SRP/2
Kuebler SMI4000
Kuebler SMI4000-EL
Kuebler SMI5000
Kuebler SMI5000-EL

🔐 Kübler SMC1.1 – Giám sát tốc độ an toàn với encoder SinCos

Kübler SMC1.1 là mô-đun an toàn dành cho một trục với một hệ thống encoder an toàn SinCos. Đây là cấu hình phù hợp khi máy đã sử dụng encoder SinCos và cần bổ sung chức năng giám sát tốc độ an toàn. Kübler Group

SMC1.1 có:

• 1 giao diện encoder.
• 4/2 ngõ vào số an toàn.
• 8/4 ngõ ra số an toàn.
• 1 ngõ ra rơ le an toàn.
• Giao tiếp SinCos.
• HTL.
• TTL/RS422.
• Ngõ ra analog 4–20 mA.
• Nguồn 24 V DC.
• Cấp độ SIL3/PLe.

Thiết bị có kích thước 50 × 100 × 165 mm, cấp bảo vệ IP20 và phạm vi nhiệt độ làm việc -20 đến +55 °C. Kübler Group

SMC1.1 còn có bộ chuyển đổi và chia tín hiệu tích hợp, cho phép đưa tín hiệu encoder tới bộ điều khiển khác và xuất giá trị tốc độ analog khi cần. Kübler Group

🔄 Kübler SMC2.2 – Giám sát hai hệ thống encoder

Kübler SMC2.2 được thiết kế cho một trục với hai hệ thống encoder khác nhau. Thiết bị hỗ trợ các phương án cảm biến như HTL, cảm biến tiệm cận, RS422 và SinCos, cho phép sử dụng hai nguồn tín hiệu để giám sát tốc độ đáng tin cậy hơn. Kübler Group

Cấu hình tiêu chuẩn gồm:

• 2 giao diện encoder.
• 4/2 ngõ vào số an toàn.
• 8/4 ngõ ra số an toàn.
• 1 ngõ ra rơ le an toàn.
• Giao tiếp HTL, TTL/RS422 và SinCos.
• Ngõ ra analog tùy chọn.
• Nguồn 24 V DC.
• Cấp độ SIL3/PLe. Kuebler

SMC2.2 phù hợp khi hệ thống cần giám sát tốc độ dựa trên hai tín hiệu encoder/cảm biến, đồng thời cần chia tín hiệu tới các bộ điều khiển khác.

🛡️ Kübler SMC1.3 – Giám sát encoder gia tăng an toàn

Kübler SMC1.3 là mô-đun Safety-M compact dành cho một trục với một hệ thống encoder hoặc cảm biến gia tăng an toàn. Thiết bị hỗ trợ các tín hiệu HTL vi sai, HTL một đầu, cảm biến tiệm cận và RS422. Kübler Group

SMC1.3 cung cấp:

• 1 giao diện encoder.
• 8/4 ngõ vào số an toàn.
• 8/4 ngõ ra số an toàn.
• 2 ngõ ra rơ le an toàn.
• Ngõ ra analog 4–20 mA.
• Nguồn 24 V DC.
• Cấp độ SIL2/PLd. Kübler Group

Thiết bị cũng hỗ trợ EDM – giám sát thiết bị bên ngoài, cho phép sử dụng contactor bên ngoài để nhân hoặc khuếch đại tiếp điểm trong các cấu hình phù hợp. Kübler Group

⚡ Kübler SMC2.4 – Giám sát hai encoder gia tăng

Kübler SMC2.4 là phiên bản dành cho một trục với hai hệ thống encoder/cảm biến gia tăng khác nhau. Đây là cấu hình phù hợp cho những hệ thống cần giám sát tốc độ dựa trên hai nguồn tín hiệu. Kübler Group

Thiết bị hỗ trợ:

• 2 giao diện encoder.
• 8/4 ngõ vào số an toàn.
• 8/4 ngõ ra số an toàn.
• 2 ngõ ra rơ le an toàn.
• HTL vi sai.
• HTL một đầu/cảm biến tiệm cận.
• RS422.
• Ngõ ra analog 4–20 mA.
• Nguồn 24 V DC.
• Cấp độ SIL3/PLe. Kübler Group

SMC2.4 có kích thước 50 × 100 × 165 mm, cấp bảo vệ IP20 và nhiệt độ làm việc -20 đến +55 °C. Kübler Group

🧱 Thiết kế – Lắp đặt – Chẩn đoán

Safety-M compact được thiết kế để gắn trên thanh C-profile 35 mm, phù hợp với cách bố trí thiết bị trong tủ điện công nghiệp. Thân thiết bị có chiều rộng chỉ 50 mm, giúp tiết kiệm không gian lắp đặt. Kübler Group

Mặt trước có đèn LED hiển thị trạng thái hoạt động. Với các cấu hình phù hợp, người dùng có thể lắp thêm màn hình OLED vận hành và chẩn đoán tháo rời. Màn hình cho phép thiết lập thông số và theo dõi trạng thái vận hành, trạng thái lỗi tại hiện trường. Kübler Group

Ngoài màn hình, Kübler cung cấp phần mềm cấu hình để kỹ thuật viên thực hiện:

• Cài đặt tham số.
• Chẩn đoán lỗi.
• Theo dõi trạng thái.
• Cấu hình thiết bị bằng máy tính.
• Kết nối thông qua giao diện USB. Kübler Group

🔁 Tương thích – Thay thế – Mở rộng

Safety-M compact được phát triển để tích hợp vào mạch an toàn hiện có hoặc nâng cấp máy móc cũ. Bộ chia tín hiệu tích hợp giúp giảm việc phải sử dụng thêm hệ thống dây dẫn bên ngoài khi một tín hiệu encoder cần được sử dụng bởi nhiều bộ điều khiển. Kübler Group

Khi lựa chọn model, cần xác định:

• Số trục cần giám sát.
• Số lượng encoder/cảm biến.
• Loại tín hiệu encoder.
• Cấp độ an toàn yêu cầu.
• Số ngõ vào an toàn.
• Số ngõ ra an toàn.
• Số ngõ ra rơ le.
• Có cần tín hiệu analog 4–20 mA hay không.
• Có cần màn hình OLED tháo rời hay không.

Bốn model SMC1.1, SMC2.2, SMC1.3 và SMC2.4 đều được thiết kế cho giám sát một trục, nhưng khác nhau về số hệ thống encoder, loại tín hiệu và cấu hình ngõ vào/ra. Kuebler

📞 Hỗ trợ chọn cấu hình theo yêu cầu thực tế: 0909 399 174

🎯 Ứng dụng thực tế bộ giám sát tốc độ an toàn Kübler

Safety-M compact có thể được sử dụng trong những hệ thống mà tốc độ, chiều quay hoặc trạng thái dừng của cơ cấu truyền động cần được giám sát an toàn.

Cầu trục và thiết bị nâng

Trong hệ thống cầu trục, tốc độ nâng/hạ và tốc độ di chuyển theo các trục X, Y có thể được giám sát nhằm hạn chế chuyển động không mong muốn và giảm nguy cơ hàng hóa bị dao động. Kübler đưa đây là một trong những ví dụ ứng dụng của Safety-M compact. Kübler Group

Máy lưu kho và lấy hàng tự động

Trong hệ thống kho tự động, thiết bị có thể giám sát tốc độ chuyển động của cơ cấu nâng hạ. Khi tốc độ vượt giới hạn, chức năng an toàn có thể hỗ trợ đưa hệ thống về trạng thái an toàn. Kübler Group

Tuabin gió

Safety-M compact có thể được sử dụng để giám sát tốc độ, chiều quay và trạng thái dừng an toàn của hệ thống tuabin gió. Kübler cũng đề cập đến chức năng giám sát trạng thái dừng khi có sự cố. Kübler Group

Máy sản xuất tự động

Trong dây chuyền sản xuất và máy gia công tự động, các ngõ vào điều khiển bổ sung có thể hỗ trợ tích hợp màn chắn sáng, hàng rào sáng hoặc công tắc giám sát cửa, giúp phối hợp chức năng giám sát tốc độ với các chức năng an toàn khác. Kübler Group

💡 Tại sao nên chọn bộ giám sát tốc độ an toàn Kübler?

Safety-M compact tập trung vào một yêu cầu quan trọng trong tự động hóa hiện đại: giám sát chuyển động an toàn nhưng vẫn giữ thiết kế thiết bị nhỏ gọn.

Ưu điểm nổi bật

• Thiết kế nhỏ gọn, chiều rộng mô-đun 50 mm.
• Giám sát tốc độ cho một trục.
• Hỗ trợ một hoặc hai hệ thống encoder tùy model.
• Hỗ trợ SinCos, HTL, TTL và RS422 theo cấu hình.
• Có bộ chia tín hiệu tích hợp.
• Có giao diện USB để cấu hình.
• Hỗ trợ màn hình OLED tháo rời.
• Có chức năng chẩn đoán.
• Có ngõ vào/ra số an toàn.
• Có ngõ ra rơ le an toàn.
• Có thể xuất tín hiệu analog 4–20 mA ở cấu hình phù hợp.
• Hỗ trợ tích hợp vào mạch an toàn hiện có.
• Có thể sử dụng để nâng cấp máy móc cũ.
• Cấp độ an toàn đến SIL3/PLe tùy model. Kübler Group

🧩 Phiên bản & Mã sản phẩm Kübler Safety-M compact

Kübler SMC1.1

Bộ giám sát tốc độ an toàn cho 1 hệ thống encoder SinCos, cấp độ SIL3/PLe, 1 ngõ ra rơ le an toàn, 4/2 ngõ vào số an toàn và 8/4 ngõ ra số an toàn. Kübler Group

Kübler SMC2.2

Bộ giám sát tốc độ an toàn cho 2 hệ thống encoder, hỗ trợ HTL, TTL và SinCos, cấp độ SIL3/PLe, 1 ngõ ra rơ le an toàn. Kübler Group

Kübler SMC1.3

Bộ giám sát tốc độ với 1 encoder/cảm biến gia tăng an toàn, hỗ trợ HTL, TTL/RS422, cấp độ SIL2/PLd, 2 ngõ ra rơ le an toàn. Kübler Group

❓ FAQ – Câu hỏi thường gặp

1. Kübler Safety-M compact dùng để làm gì?
Đây là dòng mô-đun dùng để giám sát tốc độ an toàn, tích hợp các chức năng giám sát truyền động và có thể đưa vào mạch an toàn hiện có. Kübler Group

2. Safety-M compact có cần PLC an toàn bổ sung không?
Các SMC được Kübler mô tả là bộ giám sát tốc độ độc lập, với chức năng giám sát tích hợp và không yêu cầu thêm PLC an toàn cho chức năng giám sát tốc độ cơ bản của mô-đun. Kübler Group

3. SMC1.1 và SMC2.2 khác nhau thế nào?
SMC1.1 sử dụng 1 hệ thống encoder SinCos, trong khi SMC2.2 hỗ trợ 2 hệ thống encoder và các tín hiệu HTL, TTL, SinCos. Kübler Group

4. SMC1.3 và SMC2.4 dùng cho loại encoder nào?
Hai model này được thiết kế cho encoder/cảm biến gia tăng; SMC1.3 có 1 hệ thống encoder, còn SMC2.4 có 2 hệ thống. Các tín hiệu được hỗ trợ gồm HTL và TTL/RS422 tùy cấu hình. Kübler Group

5. Safety-M compact có thể dùng cho cầu trục không?
Có. Kübler đưa hệ thống cầu trục vào nhóm ứng dụng của Safety-M compact, trong đó tốc độ nâng/hạ và chuyển động theo các trục có thể được giám sát để hỗ trợ vận hành an toàn. Kübler Group
