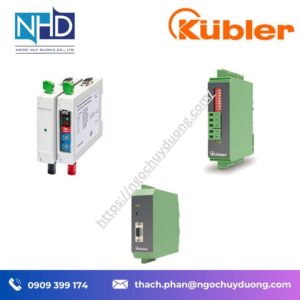

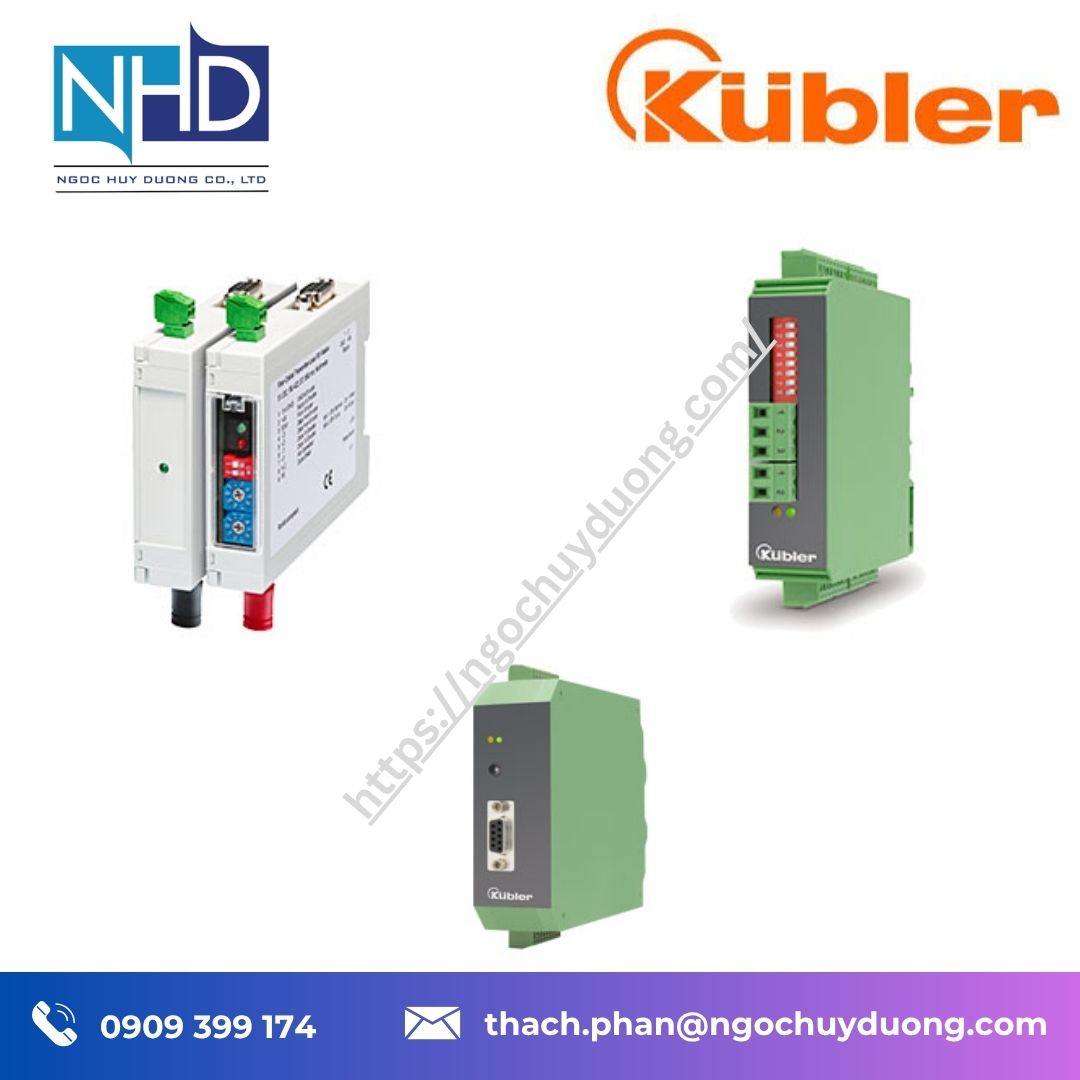

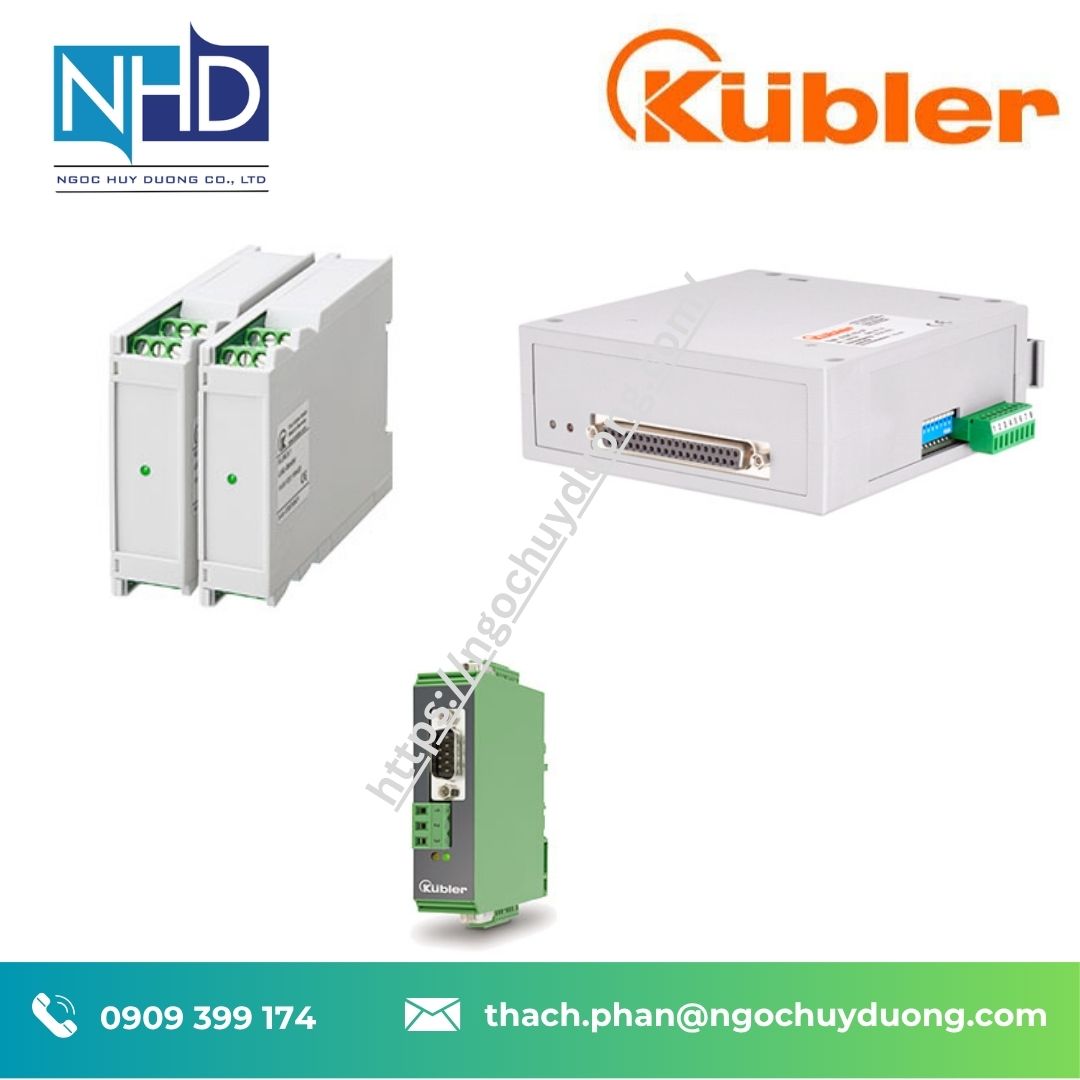

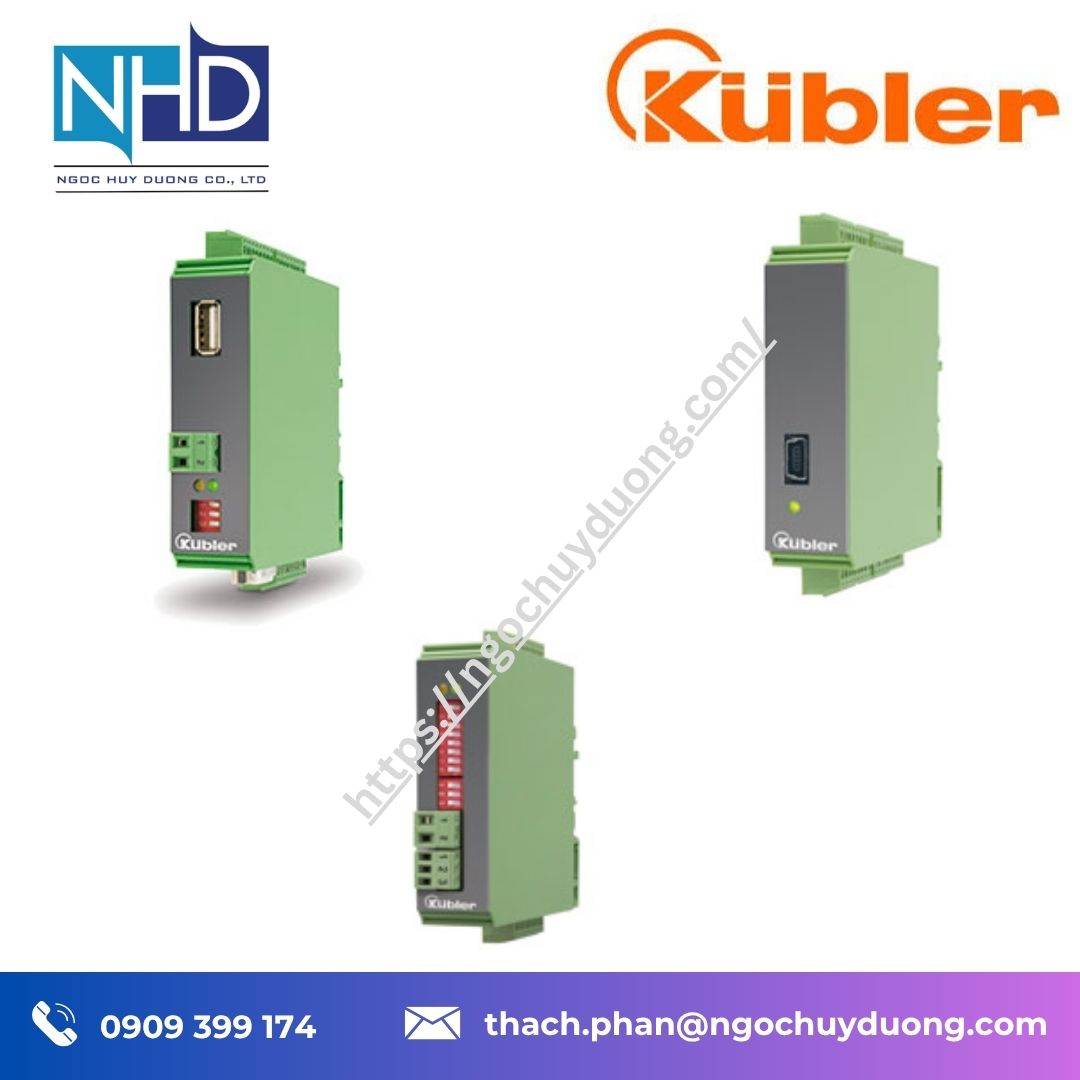

Bộ chuyển đổi tín hiệu Kübler – Chuyển đổi, cách ly và xử lý tín hiệu công nghiệp

Được phân phối chính hãng bởi Ngọc Huy Dương – Đơn vị chuyên cung cấp thiết bị công nghiệp tại Việt Nam

Hotline: 0909 399 174
Email: thach.phan@ngochuyduong.com

📌 Giới thiệu tổng quan

Bộ chuyển đổi tín hiệu Kübler là nhóm thiết bị thuộc hệ thống truyền tín hiệu của Kübler, được sử dụng để kết nối giữa cảm biến, bộ mã hóa và hệ thống điều khiển trong các ứng dụng tự động hóa công nghiệp.

Thiết bị có nhiệm vụ chuyển đổi định dạng tín hiệu đầu vào sang định dạng đầu ra phù hợp với thiết bị tiếp nhận. Ngoài chức năng chuyển đổi đơn thuần, một số bộ chuyển đổi còn hỗ trợ lọc tín hiệu, tuyến tính hóa, chia tín hiệu, lấy mẫu, ghi dữ liệu, tính toán và thay đổi mức điện áp. Nhờ đó, tín hiệu từ cảm biến hoặc encoder có thể được đưa về PLC, bộ điều khiển, màn hình hoặc thiết bị xử lý mà không cần thay đổi toàn bộ thiết bị đo.

Danh mục của Kübler bao gồm nhiều giải pháp như bộ chuyển đổi tín hiệu, bộ chia tín hiệu, bộ chuyển đổi mức, bộ chia tần số và mô-đun truyền tín hiệu bằng cáp quang. Các giao diện được hỗ trợ gồm tín hiệu tương tự, song song, HTL/TTL, SSI, RS232/RS485 và SinCos.

Một ưu điểm đáng chú ý là các thiết bị được thiết kế để lắp đặt trên thanh DIN, thuận tiện tích hợp vào tủ điện và hệ thống điều khiển công nghiệp. Một số thiết bị cũng hỗ trợ cách ly điện thế nhằm giảm ảnh hưởng giữa các mạch và tăng độ tin cậy khi truyền tín hiệu.

Ngọc Huy Dương cung cấp các giải pháp Kübler chính hãng, hỗ trợ lựa chọn thiết bị dựa trên loại tín hiệu đầu vào, tín hiệu đầu ra, nguồn cấp, yêu cầu cách ly và cấu trúc hệ thống điều khiển.

⚙️ Tính năng kỹ thuật nổi bật của bộ chuyển đổi tín hiệu Kübler

1. Chuyển đổi nhiều dạng tín hiệu

Kübler phát triển bộ chuyển đổi cho nhiều chuẩn tín hiệu khác nhau, trong đó có:

• Tín hiệu tương tự.
• HTL.
• TTL/RS422.
• SSI.
• SinCos.
• RS232.
• RS485.
• Tín hiệu song song.

Nhờ nhiều lựa chọn giao diện, thiết bị có thể được sử dụng giữa các encoder, cảm biến đo tuyến tính, cảm biến góc nghiêng và hệ thống điều khiển có chuẩn tín hiệu khác nhau.

2. Chuyển đổi và xử lý tín hiệu

Bộ chuyển đổi Kübler không chỉ thay đổi định dạng tín hiệu mà còn có thể thực hiện các chức năng xử lý bổ sung.

Tùy dòng sản phẩm, có thể thực hiện:

• Lọc tín hiệu.
• Tuyến tính hóa.
• Chia hoặc nhân tín hiệu.
• Chuyển đổi mức tín hiệu.
• Lấy mẫu.
• Ghi dữ liệu.
• Thiết lập điểm 0.
• Tính toán và xử lý dữ liệu.
• Điều chỉnh tín hiệu đầu ra.

Các chức năng này giúp kỹ sư dễ dàng thích nghi tín hiệu cảm biến với yêu cầu thực tế của hệ thống điều khiển.

3. Dễ cài đặt và tham số hóa

Một số bộ chuyển đổi Kübler được thiết kế để thiết lập thông số bằng phần mềm, trong khi các dòng khác có thể sử dụng công tắc DIL tùy cấu hình.

Một số model hỗ trợ phần mềm OSxx, giúp người dùng thực hiện cài đặt và lập trình các thông số chuyển đổi.

4. Lắp đặt thuận tiện trong tủ điện

Thiết bị được thiết kế dạng mô-đun với khả năng lắp trên thanh DIN, phù hợp với tủ điều khiển, tủ điện máy và hệ thống tự động hóa.

Thiết kế mô-đun giúp tiết kiệm không gian và thuận tiện khi bố trí nhiều thiết bị xử lý tín hiệu cạnh nhau.

5. Hỗ trợ cách ly điện thế

Một số bộ chuyển đổi được sử dụng để cách ly điện thế giữa các mạch, giúp hạn chế ảnh hưởng của chênh lệch điện thế và nhiễu giữa cảm biến, bộ điều khiển và thiết bị xử lý.

Đây là chức năng đặc biệt hữu ích trong các hệ thống công nghiệp có nhiều thiết bị điện tử cùng hoạt động.

6. Truyền tín hiệu bằng cáp quang

Trong các hệ thống cần truyền tín hiệu trên khoảng cách lớn hoặc yêu cầu khả năng chống nhiễu cao, Kübler cung cấp mô-đun truyền tín hiệu bằng cáp quang.

Theo thông tin của nhà sản xuất, giải pháp cáp quang có thể truyền tín hiệu không bị ảnh hưởng bởi nhiễu điện từ trên khoảng cách đến 2.000 m, sử dụng bộ phát và bộ thu tương ứng cho tín hiệu tăng dần và tín hiệu tuyệt đối.

📋 Thông số kỹ thuật tiêu chuẩn

Do Signal Converters Kübler là một nhóm sản phẩm gồm nhiều loại thiết bị, thông số cụ thể phụ thuộc vào từng model và chức năng chuyển đổi.

Các dải tín hiệu và nguồn cấp trên được tổng hợp từ bộ lọc sản phẩm chính thức của Kübler; cần đối chiếu đúng mã trước khi lựa chọn thiết bị.

Kuebler SR060E
Kuebler SR060U
Kuebler SR075
Kuebler SR085
Kuebler SR085B
Kuebler SR085IE
Kuebler SR085SE
Kuebler SR120
Kuebler SR130
Kuebler SR160
Kuebler SR160P
Kuebler SR200
Kuebler SR250
Kuebler SR250H
Kuebler SRS250
Kuebler SR130
Kuebler SR160
Kuebler SR160P
Kuebler SR200
Kuebler SR250
Kuebler SR250H

🧱 Các nhóm sản phẩm trong hệ thống chuyển đổi tín hiệu Kübler

Bộ chuyển đổi tín hiệu

Đây là nhóm thiết bị chính dùng để biến đổi tín hiệu đầu vào thành định dạng đầu ra mong muốn.

Một số cấu hình hỗ trợ chuyển đổi giữa tín hiệu số, SSI, tín hiệu tương tự và giao tiếp nối tiếp. Thiết bị cũng có thể thực hiện các chức năng như tỷ lệ hóa, loại bỏ bit, tuyến tính hóa hoặc xử lý tín hiệu tùy model.

Bộ chia tín hiệu

Signal splitter dùng để sao chép tín hiệu đầu vào thành nhiều tín hiệu đầu ra mà không làm mất tín hiệu gốc.

Ví dụ, model SP 2D-2D hỗ trợ sao chép tín hiệu HTL hoặc TTL/RS422. Model SP 1SC-2SC2D có thể nhận tín hiệu SinCos và cung cấp đồng thời nhiều dạng đầu ra, bao gồm HTL, TTL/RS422 và SinCos.

Bộ chuyển đổi mức

Bộ chuyển đổi mức dùng để thay đổi hoặc đảo mức điện áp của tín hiệu, đặc biệt giữa HTL và TTL.

Model PW 1D-1D còn hỗ trợ cách ly điện thế và chức năng giải mã hướng, phù hợp với các hệ thống sử dụng tín hiệu số từ encoder.

Bộ chia tần số

Bộ chia tần số được sử dụng để điều chỉnh tần số tín hiệu, kể cả khi tín hiệu đầu vào có tần số cao.

Kübler cũng cung cấp khả năng chia riêng xung chuẩn 0, phù hợp với các hệ thống encoder cần điều chỉnh tần số trước khi đưa tín hiệu đến thiết bị điều khiển.

Mô-đun truyền cáp quang

Mô-đun cáp quang gồm bộ phát và bộ thu, tạo đường truyền tín hiệu có khả năng chống nhiễu điện từ cao.

Đây là lựa chọn phù hợp khi khoảng cách giữa cảm biến và bộ điều khiển lớn hoặc môi trường có nhiều nguồn gây nhiễu điện.

🔁 Tương thích – Thay thế – Mở rộng

Bộ chuyển đổi tín hiệu Kübler đặc biệt phù hợp với các hệ thống sử dụng encoder và cảm biến đo lường.

Một encoder có thể tạo ra tín hiệu HTL, TTL, SSI, SinCos hoặc một định dạng khác, trong khi PLC hoặc thiết bị điều khiển hiện hữu lại yêu cầu dạng tín hiệu khác. Trong trường hợp này, thay vì thay toàn bộ encoder hoặc PLC, kỹ sư có thể sử dụng bộ chuyển đổi tín hiệu phù hợp để tạo giao diện trung gian.

Kübler cũng cho biết các bộ chuyển đổi có thể kết hợp với encoder Kübler, cảm biến tuyến tính và cảm biến góc nghiêng của hãng, giúp xây dựng một hệ thống đo lường – truyền tín hiệu đồng bộ.

Khi lựa chọn thiết bị thay thế, cần xác định:

• Chuẩn tín hiệu đầu vào.
• Chuẩn tín hiệu đầu ra.
• Điện áp hoặc dòng tín hiệu.
• Tần số tín hiệu.
• Yêu cầu cách ly.
• Số lượng thiết bị nhận tín hiệu.
• Nguồn cấp.
• Kiểu đấu nối.
• Kích thước tủ điện.
• Yêu cầu lập trình hoặc tham số hóa.

🎯 Ứng dụng thực tế

Hệ thống encoder và đo tốc độ

Bộ chuyển đổi có thể được đặt giữa encoder và PLC để thay đổi chuẩn tín hiệu, chia tín hiệu hoặc điều chỉnh tần số trước khi đưa vào hệ thống điều khiển.

Máy tự động hóa

Trong máy tự động, nhiều cảm biến và encoder có thể sử dụng những chuẩn tín hiệu khác nhau. Bộ chuyển đổi giúp đồng bộ các tín hiệu này với PLC hoặc bộ điều khiển trung tâm.

Hệ thống điều khiển động cơ

Tín hiệu phản hồi tốc độ và vị trí từ encoder có thể được chuyển đổi sang định dạng phù hợp với bộ điều khiển động cơ.

Máy đóng gói

Các encoder trên máy đóng gói thường phải phối hợp với hệ thống điều khiển tốc độ, vị trí và chiều dài vật liệu. Bộ chuyển đổi tín hiệu giúp thích nghi giữa cảm biến và thiết bị điều khiển.

Máy công nghiệp có khoảng cách truyền lớn

Mô-đun cáp quang Kübler phù hợp với những hệ thống cần truyền tín hiệu xa và hạn chế ảnh hưởng của nhiễu điện từ. Hệ thống có thể truyền tín hiệu trên khoảng cách đến 2.000 m tùy cấu hình.

Tủ điều khiển và hệ thống đo lường

Kiểu lắp thanh DIN giúp các bộ chuyển đổi được tích hợp trực tiếp vào tủ điện, thuận tiện cho việc đấu dây, bảo trì và mở rộng hệ thống.

💡 Tại sao nên mua bộ chuyển đổi tín hiệu Kübler tại Ngọc Huy Dương?

Lựa chọn bộ chuyển đổi tín hiệu không chỉ dựa vào tên thiết bị mà cần xác định chính xác chuẩn tín hiệu vào – chuẩn tín hiệu ra – điện áp nguồn – tần số – chức năng cách ly và yêu cầu xử lý.

Ngọc Huy Dương hỗ trợ kỹ sư và doanh nghiệp:

• Tư vấn chọn đúng model Kübler.
• Đối chiếu tín hiệu đầu vào và đầu ra.
• Tư vấn thiết bị cho encoder Kübler và encoder của hãng khác.
• Hỗ trợ lựa chọn bộ chia tín hiệu.
• Tư vấn bộ chuyển đổi HTL/TTL.
• Tư vấn giải pháp SSI, SinCos, RS232/RS485.
• Tư vấn truyền tín hiệu bằng cáp quang.
• Cung cấp hàng chính hãng và chứng từ theo yêu cầu.
• Hỗ trợ kỹ thuật trong quá trình lắp đặt và vận hành.

📞 Liên hệ – Đặt hàng / Tư vấn kỹ thuật

Bộ chuyển đổi tín hiệu Kübler giúp giải quyết bài toán tương thích giữa cảm biến, encoder và hệ thống điều khiển. Với danh mục gồm bộ chuyển đổi tín hiệu, bộ chia tín hiệu, bộ chuyển đổi mức, bộ chia tần số và mô-đun cáp quang, Kübler cung cấp nhiều phương án cho các hệ thống tự động hóa công nghiệp.

Để lựa chọn chính xác, khách hàng nên cung cấp mã encoder/cảm biến đang sử dụng, loại tín hiệu đầu ra của cảm biến và loại tín hiệu mà PLC hoặc bộ điều khiển yêu cầu.

Công ty TNHH Ngọc Huy Dương
Hotline: 0909 399 174
Email: thach.phan@ngochuyduong.com

🧩 Phiên bản & Mã sản phẩm

Một số model tiêu biểu trong danh mục bộ chuyển đổi và xử lý tín hiệu Kübler gồm:

• Kübler PW 1D-1D – bộ chuyển đổi mức tín hiệu HTL/TTL, hỗ trợ cách ly điện thế và giải mã hướng.
• Kübler SP 2D-2D – bộ chia tín hiệu HTL/TTL, sao chép tín hiệu không tổn hao.
• Kübler SP 1SC-2SC2D – bộ chia tín hiệu SinCos sang các đầu ra số và SinCos.
• Kübler SK 1S1D-1A2RS – bộ chuyển đổi tín hiệu số/SSI sang tín hiệu tương tự hoặc giao tiếp nối tiếp.
• Kübler SK 1A-1S1D2RS – bộ chuyển đổi tín hiệu tương tự sang tín hiệu số hoặc giao tiếp nối tiếp.
• Kübler SK 1S-1P – bộ chuyển đổi tín hiệu sang đầu ra song song.
• Kübler 1SC-1D – bộ chuyển đổi SinCos sang HTL/TTL.
• Kübler 1S-1P – bộ chuyển đổi SSI sang tín hiệu song song.
• Kübler 1S1D-1A2RS – bộ chuyển đổi số/SSI sang tương tự hoặc RS232/RS485.
• Kübler 1A-1S1D2RS – bộ chuyển đổi tín hiệu tương tự sang HTL, TTL/RS422, SSI hoặc RS232/RS485.
• Kübler FT 1D-1D – bộ chia tần số cho tín hiệu tốc độ cao.

Danh sách model và chức năng được đối chiếu từ Product Finder của Kübler; cấu hình đầu vào, đầu ra và kích thước cần được xác nhận theo đúng mã đặt hàng.

🧩 FAQ – Câu hỏi thường gặp

1. Bộ chuyển đổi tín hiệu Kübler dùng để làm gì?

Thiết bị dùng để chuyển đổi định dạng tín hiệu giữa cảm biến/encoder và hệ thống điều khiển. Ngoài ra, tùy model còn có thể lọc, tuyến tính hóa, chia, lấy mẫu hoặc ghi dữ liệu.

2. Kübler có bộ chuyển đổi HTL sang TTL không?

Có. Kübler cung cấp các thiết bị xử lý và chuyển đổi mức HTL/TTL, trong đó PW 1D-1D hỗ trợ chuyển đổi HTL và TTL/RS422, đồng thời có chức năng cách ly điện thế và giải mã hướng.

3. Có thể chuyển đổi tín hiệu SSI sang tín hiệu tương tự không?

Có. Một số bộ chuyển đổi Kübler hỗ trợ tín hiệu SSI ở đầu vào và cung cấp đầu ra tương tự như ±10 V, 0–10 V, 0–20 mA hoặc 4–20 mA, tùy model.

4. Bộ chuyển đổi Kübler có thể lắp trong tủ điện không?

Có. Các thiết bị được thiết kế để lắp đặt trên thanh DIN, phù hợp với tủ điều khiển và tủ điện công nghiệp.

5. Khi nào nên dùng bộ chuyển đổi cáp quang?

Nên cân nhắc cáp quang khi tín hiệu cần truyền trên khoảng cách lớn hoặc môi trường có nhiễu điện từ cao. Kübler công bố giải pháp truyền tín hiệu quang có thể đạt khoảng cách đến 2.000 m, tùy cấu hình hệ thống.
